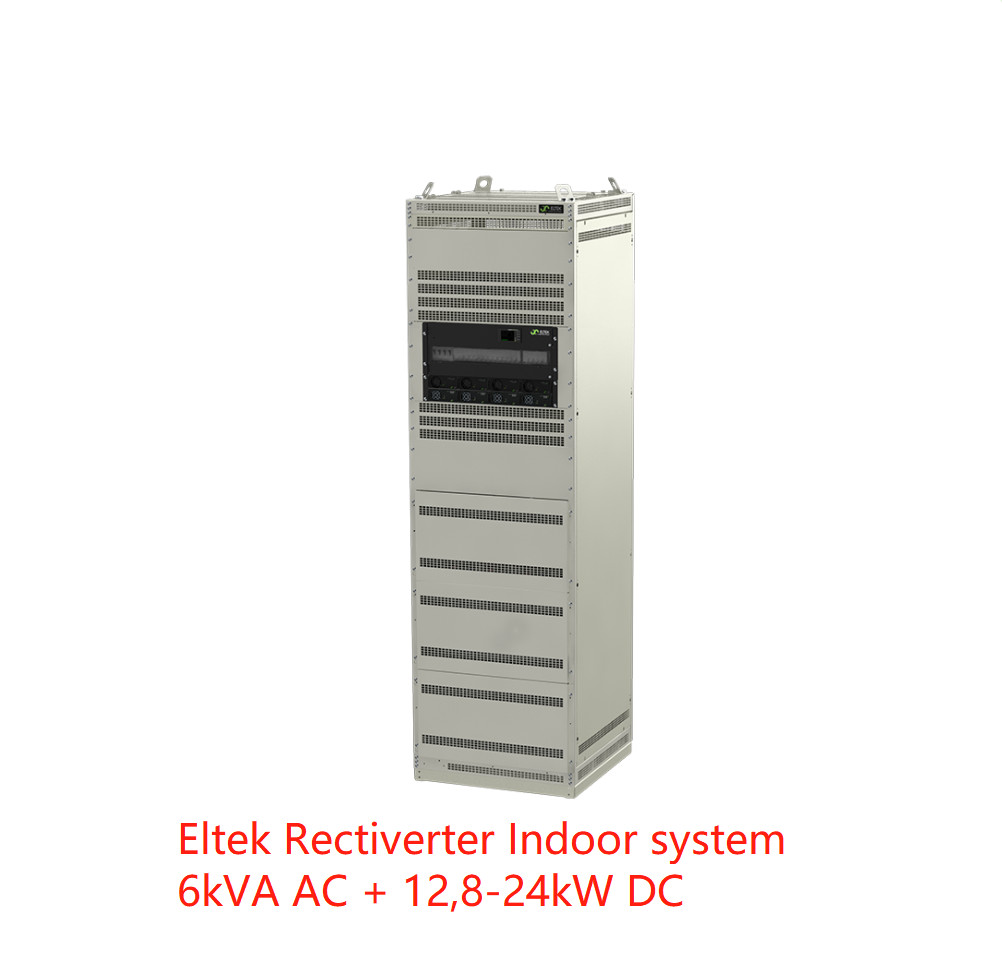

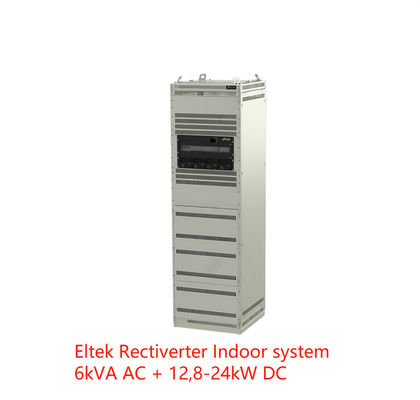

Eltek Rectiverter Hệ thống tủ trong nhà 6 kVA AC + 12,8-24 kW DC với đầu vào AC / DC (CTEJ0843.4000 CTEJ0843.4001)
Eltek Rectiverter Hệ thống tủ trong nhà 6 kVA AC + 12,8-24 kW DC với đầu vào AC / DC (CTEJ0843.4000 CTEJ0843.4001)
Hệ thống trong nhà Rectiverter kết hợp cả nguồn cấp AC và DC thành một khối chung, đồng thời cung cấp nguồn điện dự phòng AC cho 230 tải Vac và nguồn 48 Vdc cho tải DC và sạc pin.
Nó được thiết kế cho cấp bảo vệ IP20-21.Tổng đầu ra DC có thể được định cấu hình lên đến 24kW tải DC trong đó giới hạn cho tải AC được đặt thành tối đa 6kVA.
Thông số :
| Hệ thống trong nhà Rectiverter | |||||||
| Mô hình / thông tin đặt hàng 6kVA + 12,8 kW DC | 6kVA + 16,8 kW DC | 6kVA + 16,0 kW DC | 6kVA + 24,0 kW DC | ||||
| Mã sản phẩm CTEJ0843.4000 | CTEJ0843.4001 | CTE20843R1.4000 | CTE30843R1.4000 | ||||
| DỮ LIỆU ĐẦU RA AC | |||||||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 230 VAC/ 200 - 240 VAC | ||||||
| Tần số (chế độ biến tần mặc định) | 50 Hz (thích ứng) | ||||||
| Tần số (chế độ biến tần có thể cài đặt) | 50Hz, 60Hz hoặc 50 / 60Hz được đồng bộ hóa lần cuối (thích ứng) | ||||||
| Công suất tối đa (liên tục / quá tải (<15 giây)) | 4800 W (6000 VA) / 8000 VA | ||||||
|
Hiện tại tối đa (liên tục / quá tải (<15 giây)) |
26ARMS/ 34,8ARMS | ||||||
| Hiện tại (tối đa) Chuyến đi nhanh (20ms) | 120A (6 x danh nghĩa) | ||||||
| Giữ máy (Giảm điện áp) (trước khi chuyển sang pin) | > 5 ms @ 4800W tải | ||||||
| THD | <1,5% ở tải điện trở | ||||||
| Tính năng đầu ra | Cầu chì ở L và N, có thể cắm nóng | ||||||
| DỮ LIỆU ĐẦU RA DC | |||||||
| Điện áp (mặc định) / (phạm vi điều chỉnh) | 53,5 VDC/ 43 - 58 VDC | ||||||
| Công suất (đầu vào @ danh nghĩa tối đa) 12,8 kW1) | 16,8 kw1) | 16,0 kw1) | 24,0 kw1) | ||||
| Hiện tại (tối đa @VNGOÀI≤ 48 VDC) 267 A1) | 350 A1) | 333 A1) | 500 A1) | ||||
| Giữ thời gian, công suất đầu ra tối đa | > 10ms;VNGOÀI> 41 VDC | ||||||
| Tính năng đầu ra | Chống ngắn mạch, tắt máy quá áp | ||||||
| DỮ LIỆU ĐẦU VÀO | |||||||
| Điện áp đầu vào nguồn AC (3 pha Y) | 400 VAC | ||||||
| Bảo vệ chống sét lan truyền | OVP Lớp 2 | ||||||
| Dòng điện AC / Pha (ở điện áp đầu ra danh định) (tùy thuộc vào loại) 28-58 ARMS 3) | |||||||
| Tần số (mặc định: phạm vi đồng bộ hóa) | 47-53 Hz | ||||||
| Tần số (có thể thiết lập: phạm vi đồng bộ hóa) | 47-53 Hz, 57-63 Hz hoặc cả hai (thích ứng) | ||||||
| Hệ số công suất / THD | > 0,99 khi tải 50% trở lên / <3,5% | ||||||
|
Điện áp DC Dải danh định / mở rộng (không quá tải)2) |
45 - 58 VDC/ 40 - 45 VDC | ||||||
| Dòng điện DC (tối đa) | 128 A / 180A khi quá tải (15 giây) | ||||||
|
Tính năng đầu vào |
Cầu chì ở L và N, Có thể cắm nóng, Biến trở, Đầu vào AC có thể cắm nóng Các đầu vít riêng lẻ 10 mm2 cho L1, L2,L3,N & PE Bộ ngắt pin (loại plug-in), mặc định LVBD |
||||||
| PHÂN PHỐI TẢI 6kVA + 12,8kW DC | 6kVA + 16,8kW DC | 6kVA + 16,0 kW DC | 6kVA + 24,0 kW DC | ||||
| LVLD | 300 A | ||||||
| Phân phối AC 1 cực (kết nối L trên MCB) | 2 * 2A, 4 * 6A, 4 * 10A C | 2 * 6A, 2 * 10A C | |||||
| -48 VDCphân phối (tải ưu tiên) 4 * 10A, 4 * 16A, 4 * 32A, 4 * 63A | 4 * 10A, 2 * 16A, 4 * 32A, 4 * 63A | 4 * 10A, 4 * 16A, 4 * 32A, 4 * 63A | 4 * 10A, 4 * 16A, 6 * 32A, 6 * 63A | ||||
| -48 VDCphân phối (không tải ưu tiên) | 2 * 10A, 2 * 16A, 2 * 32A, 2 * 63A | 2 * 10A, 2 * 16A, 3 * 32A, 3 * 63A | |||||
| Ngắt pin | 3 * 100 A, D (plug-in) | 3 * 200 A, D (plug-in) | |||||
| ĐẶC ĐIỂM KỸ THUẬT KHÁC | |||||||
| Kiểm soát và giám sát (xem biểu dữ liệu Smartpack2) | Bảng điều khiển Smartpack S gắn | Smartpack 2 | |||||
| Hiệu suất> 96% (chế độ nguồn (AC / AC và AC / DC)),> 94% (chế độ biến tần (DC / AC)) | |||||||
| Nhiệt độ hoạt động -40 đến + 55 ° C (-40 đến + 131 ° F), độ ẩm 5 - 95% RH không ngưng tụ | |||||||
| Nhiệt độ bảo quản -40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 0 - 99% RH không ngưng tụ | |||||||
| Kích thước [WxDxH] / Trọng lượng 600 x 600x 2000mm (23,7 x 23,7 x 78,8 ”) / 150 kg (551 lbs) | |||||||
| Lớp bảo vệ IP 20 | |||||||
| TIÊU CHUẨN THIẾT KẾ | |||||||
| An toàn điện EN 60950-1, EN 62040-1 An toàn UPS | |||||||
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Phần 15 EN 61000-6-1 / -2 / -3 / -4 |
|||||||
| Môi trường ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) tuân thủ RoHS (2011/65 / EU) và WEEE (2002/96 / EC) | |||||||
|
1) Tải AC được ưu tiên.Tối đacó sẵnCông suất đầu ra DC và dòng điện phụ thuộc trên tải AC tức thời và điện áp đầu vào AC;tức là tối đa 10,9 kW / 18,9 kW ở nguồn AC đầy đủ và đầu vào danh nghĩa cho 230VAC. 2) 40 - 45 VDC: giảm hiệu suất - không tăng công suất và tăng điện áp THD trên đầu ra AC |
3) Nếu điện áp DC được kéo xuống dưới 43V, dòng điện đầu vào có thể tăng trên mức này | ||||||

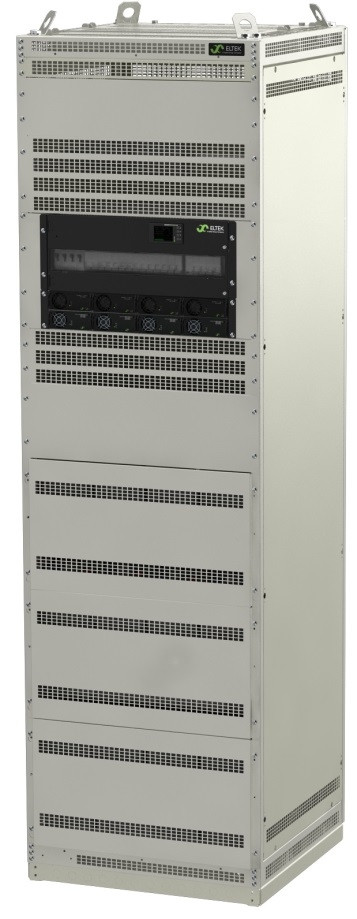

* Tủ Rectiverter trong nhà với nguồn cấp AC & DC trong một tủ
Tùy chọn sơ đồ 1
Tùy chọn sơ đồ 2
Tùy chọn sơ đồ 3
