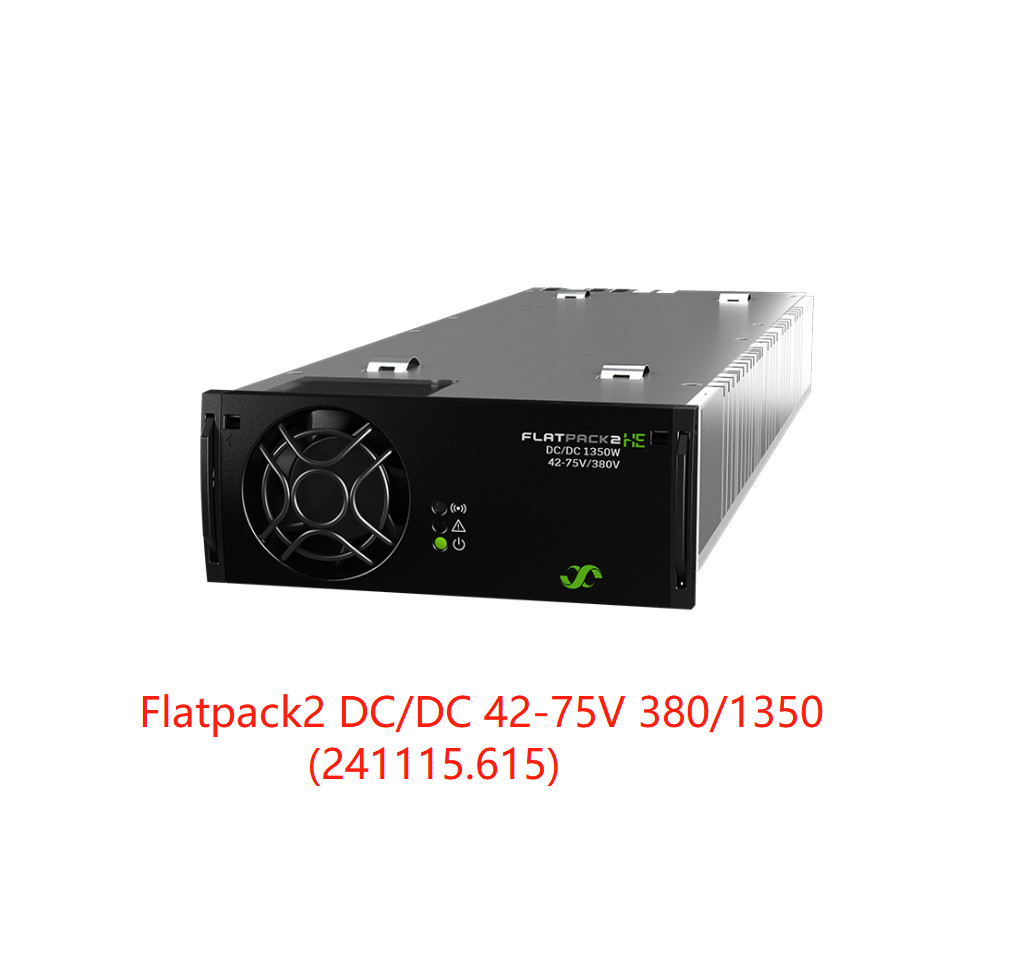

Bộ chuyển đổi DC/DC Eltek Flatpack2 Flatpack2 DC/DC 42-75/380 1350 (241115.615)
Bộ chuyển đổi Flatpack2 DC/DC này cung cấp đầu ra 310-400 Vdc thứ cấp từ một tổ hợp pin 48V hoặc 60V chính. Điều này cho phép truyền năng lượng được sao lưu bằng pin hiệu quả cao đến các địa điểm từ xa nhỏ mà không cần lưới điện.
Bus CAN cách ly điện có thể được kết nối với hệ thống điều khiển của hệ thống điện Eltek đang cung cấp, cho phép giám sát và điều khiển các bộ chuyển đổi DC/DC mà không cần thêm bộ điều khiển riêng.
l Phạm vi đầu vào rộng
l Bảo vệ OR-ing trên đầu raChế độ tăng cườngHiệu quả caoKhóa điện ápTích hợp liền mạch trong hệ thống điều khiển
| MODEL | DC/DC 42-75/380 1350 |
| Mã sản phẩm | 241115.615 |
| DỮ LIỆU ĐẦU VÀO | |
| Dải điện áp | 42 - 75 VDC (tắt máy < 39VDC) |
| Dòng điện (tối đa) | 38 ADC (62 ADC trong khi tăng cường) |
| Bảo vệ | Cầu chì ở cực âm |
| DỮ LIỆU ĐẦU RA | |
| Điện áp (mặc định) | 400 VDC |
| Điện áp (dải điều chỉnh) | 310 - 400 VDC |
|
Công suất liên tục (tối đa) Tăng cường công suất 15s / phục hồi 10 phút Giới hạn công suất không đổi |
1350 W |
| Dòng điện (tối đa) | |
| Tăng cường dòng điện 15s / phục hồi 10 phút | 4.5 A |
| (tối đa) | 7.5 A |
| Giới hạn dòng điện không đổi | VOUT < 300VDC |
| Điều chỉnh điện áp tĩnh (tải 0 - 100%) | ±0.5% |
| Độ gợn, băng thông 20MHz | < 1000 mVpp |
| Điều chỉnh điện áp động | ±5.0% cho biến đổi tải 10-90% hoặc 90-10%, thời gian điều chỉnh < 30ms |
| Bảo vệ |
Chống đoản mạch, Tắt máy nếu VOUT < 300 VDC trong 5 giây (chu kỳ nguồn để khởi động lại), điốt OR-ing, Bảo vệ nhiệt độ cao, Giới hạn dòng điện đột biến khi cắm nóng, Quá mức chọn lọc |
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | |
| Hiệu quả | Lên đến 94.5 % |
| Cách ly |
0.71 kVDC - đầu vào đến khung máy 0.71 kVDC - CAN/Báo động đến khung máy |
| Báo động: Đèn LED màu đỏ |
Tắt điện áp đầu vào thấp và cao, Tắt nhiệt độ cao và thấp, Bộ chuyển đổi |
| Cảnh báo: Đèn LED màu vàng | Bộ chuyển đổi ở chế độ giảm công suất, Giới hạn dòng điện đầu ra từ xa được kích hoạt, Điện áp đầu vào ngoài phạm vi, nhấp nháy khi quá áp, Mất giao tiếp CAN với bộ điều khiển |
| Hoạt động bình thường: Đèn LED màu xanh lá cây | |
|
Rơ le báo động (NC) |
Đóng khi có Báo động (như được chỉ định ở trên) và thiếu điện áp cung cấp. [tối đa 75 VDC / 100 mA] |
| MTBF (Phương pháp III (a) của Telcordia SR-332, Phiên bản I) |
|
| Nhiệt độ hoạt động | -40 đến +75°C (-40 đến +167°F), độ ẩm 5 - 95% RH không ngưng tụ |
| Giảm công suất nhiệt độ trên 55°C (131°F) | 1350W đến 800W @ 75°C (167°F) |
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước[RxCxS] / Trọng lượng | 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / < 1.95 kg (4.3 lbs) |
| TIÊU CHUẨN THIẾT KẾ | |
| An toàn điện | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Phần 15:2013 |
| Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) |
Giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát hiện trường, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc. Chúng tôi có một đội ngũ có năng lực và mạng lưới các Đối tác đáng tin cậy trên toàn thế giới.
Câu hỏi thường gặp :
1. Làm thế nào để bạn kiểm soát chất lượng?
A: Tất cả các sản phẩm trước khi xuất xưởng đều được mô phỏng các tình huống sử dụng, thử nghiệm tải và tải đầy đủ và chia sẻ dòng điện để đảm bảo chất lượng sản phẩm.
2. Số lượng đặt hàng tối thiểu của bạn là gì?
A: Không có số lượng đặt hàng tối thiểu và một cũng có thể được thực hiện. Sự khác biệt duy nhất là giá cả và lịch trình.
3. Bạn có thể giới thiệu công ty của bạn?
A: Tôi rất vinh dự. Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin của công ty chúng tôi.
4. Ưu điểm của công ty bạn là gì?
A: Hàng tồn kho đầy đủ và đảm bảo cung cấp cho việc đổi mới cung cấp sau đó, linh hoạt được cung cấp theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo nó cho tôi cùng với giá cả?
A: Bạn có thể gửi mẫu, các mẫu phải chịu sự tự hào lớn và bạn cần phải chịu cước phí.
6. Công ty của bạn giải quyết vấn đề về chất lượng như thế nào?
A: Công ty chúng tôi đã làm trong ngành này gần 10 năm. Nó đã có một danh tiếng nhất định. Chúng tôi sẽ phân tích cẩn thận. Nếu đúng là vấn đề về chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ làm mọi việc theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn có bất kỳ lo lắng nào sau đó, nhóm dịch vụ của chúng tôi sẽ rất vui khi phục vụ bạn.
7 What about the quality ?
A: 100% nguyên bản với gói mới. chúng tôi sẽ kiểm tra từng mặt hàng trước khi đăng để đảm bảo từng mặt hàng có chất lượng tốt.
8 How many months for guarantee ?
A: Bảo hành chất lượng 1 năm
9 Làm thế nào để đối phó với bất kỳ hàng hóa chất lượng kém nào?
A: Hàng hóa có thể được gửi bằng phí bưu điện của chúng tôi cho bất kỳ sản phẩm chất lượng kém nào trong thời gian bảo hành.
