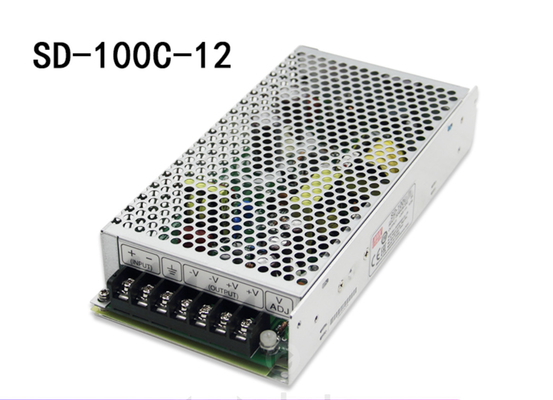

Mean Well Original Switch Power Supply SD-100C-12 DC chuyển đổi module 36-72VAC 12dc module 100W
Đặc điểm:
| Mô hình | SD-100A-5 | SD-100B-5 | SD-100C-5 | SD-100D-5 | SD-100A-12 | SD-100B-12 | SD-100C-12 | SD-100D-12 | SD-100A-24 | SD-100B-24 | SD-100C-24 | SD-100D-24 | |
|
Sản phẩm |
DC VOLTAGE | 5V | 12V | 24V | |||||||||
| Đánh giá hiện tại | 18A | 20A | 8.5A | 4.2A | |||||||||
| Giai đoạn hiện tại | 0 ~ 18A | 0 ~ 20A | 0 ~ 8,5A | 0 ~ 4.2A | |||||||||
| Năng lượng định giá | 90W | 100W | 102W | 100.8W | |||||||||
| RIPPLE & NOISE (tối đa).2 | 100mVp-p | 120mVp-p | 150mVp-p | ||||||||||
| Điện áp ADJ. | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | ||||||||||
| Lưu ý về dung nạp điện áp.3 | ± 2,0% | ± 1,0% | ± 1,0% | ||||||||||
| Quy định dòng | ± 0,5% | ± 0,3% | ± 0,2% | ||||||||||
| Quy định tải | ± 0,5% | ± 0,3% | ± 0,2% | ||||||||||
| SETUP, RISE time | 2s, 50ms ((chỉ chế độ D) ở tải đầy đủ | ||||||||||||
| Giữ thời gian (Typ.) | 20ms ((chỉ chế độ D) ở tải đầy đủ | ||||||||||||
|
INPUT |
Phạm vi điện áp | A:9.5 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC hoặc 85 ~ 132VAC | |||||||||||
| Hiệu quả (loại) | 78% | 74% | 75% | 76% | 82% | 75% | 77% | 80% | 84% | 78% | 81% | 83% | |
| DC CURRENT (Typ.) | 9.7A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10.4A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | |
| Lưu ý: | D:18A/96VDC | ||||||||||||
| Dòng chảy rò rỉ | < 0,75mA/120VAC ((SD-100D) | ||||||||||||
|
Bảo vệ |
Tải quá tải | 105 ~ 135% công suất đầu ra định số | |||||||||||
| Loại bảo vệ: Chế độ cúi, tự động phục hồi sau khi loại bỏ tình trạng lỗi | |||||||||||||
| Tăng điện áp | 5.75 ~ 6.75V/10% tải | 16.8 ~ 20V/10% tải |
31.5 ~ 37.5V 5% tải |
31.5 ~ 37.5V/10% tải | |||||||||
| Loại bảo vệ: Chế độ cúi, tự động phục hồi sau khi loại bỏ tình trạng lỗi | |||||||||||||
|
Môi trường |
Thời gian làm việc. | -15 ~ +60 °C (SD-100A), -10 ~ +60 °C (SD-100B / C / D) (Đề cập đến "Đường cong giảm nhiệt") | |||||||||||
| Độ ẩm làm việc | 20 ~ 90% RH không ngưng tụ | ||||||||||||
| Thời gian lưu trữ, độ ẩm | -20 ~ + 85 °C, 10 ~ 95% RH không ngưng tụ | ||||||||||||
| TEMP. COEFICIENT | ± 0,03%/°C (0 ~ 50°C) | ||||||||||||
| VIBRATION | 10 ~ 500Hz, 2G 10min. / 1 chu kỳ, 60min. mỗi dọc theo trục X, Y, Z | ||||||||||||
|
An toàn & EMC (Lưu ý 4) |
Tiêu chuẩn an toàn | IEC/BS EN/EN 62368-1 ((chỉ dành cho loại D), EAC TP TC 004 được phê duyệt, thiết kế tham chiếu đến AS/NZS 62368.1 | |||||||||||
| Tăng áp chống điện | I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||
| Chống cô lập | I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH | ||||||||||||
| EMC EMI | Phù hợp với BS EN/EN55032 (CISPR32) lớp B, EAC TP TC 020 | ||||||||||||
| Phòng chống điện tử | Phù hợp với BS EN/EN61000-4-2,3,4,6,8, công nghiệp nhẹ, EAC TP TC 020 | ||||||||||||
|
Các loại khác |
MTBF | 2600.2K giờ phút Telcordia SR-332 (Bellcore); 399.9K giờ phút MIL-HDBK-217F (25 °C) | |||||||||||

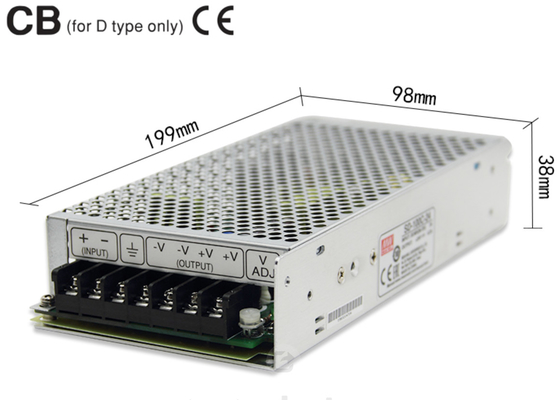

| Kích thước | 199*98*38mm (L*W*H) | ||||||||||||
| Bao bì | 0.65kg; 20pcs/13.8Kg/0.85CUFT | ||||||||||||
| Lưu ý |
1Tất cả các tham số KHÔNG được đề cập đặc biệt được đo ở 12,24,48, 96VDC đầu vào, tải trọng định số và nhiệt độ môi trường 25 °C. 2. Ripple & tiếng ồn được đo ở băng thông 20MHz bằng cách sử dụng một dây cặp xoắn 12 "được kết thúc bằng một tụ điện song song 0.1uf & 47uf. 3. dung nạp: bao gồm dung nạp thiết lập, điều chỉnh đường dây và điều chỉnh tải. 4Nguồn cung cấp điện được coi là một thành phần sẽ được lắp đặt vào một thiết bị cuối cùng. |
||||||||||||
Giải pháp
Chúng tôi cung cấp một giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật,và dịch vụ bảo trì cho các công ty viễn thông trong và ngoài Trung QuốcChúng tôi có một đội ngũ có năng lực và một mạng lưới các đối tác đáng tin cậy trên toàn thế giới.
FAQ:
1Làm thế nào để kiểm soát chất lượng?
A:Tất cả các sản phẩm trước khi vận chuyển được mô phỏng các kịch bản sử dụng, tải và tải đầy đủ và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2Số lượng đặt hàng tối thiểu là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cũng có thể được thực hiện.
3Cô có thể giới thiệu công ty của cô không?
A: Tôi rất vinh dự. Tôi sẽ gửi cho bạn tài liệu giới thiệu công ty sau đó để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin công ty của chúng tôi.
4Ưu điểm của công ty anh là gì?
A:Dự trữ đầy đủ và đảm bảo cung cấp cho việc gia hạn tiếp theo, linh hoạt theo nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5Tôi có thể gửi mẫu không?
A: Bạn có thể gửi các mẫu, các mẫu là chủ đề của sự tự hào lớn, và hàng hóa cần phải được chịu bởi bạn.
6Công ty của bạn giải quyết vấn đề về chất lượng như thế nào?
A: Công ty chúng tôi đã làm trong ngành này trong gần 10 năm. Nó đã có một danh tiếng nhất định. Chúng tôi sẽ phân tích kỹ lưỡng. Nếu đó thực sự là vấn đề chất lượng của chúng tôi, chúng tôi sẽ kiểm tra kỹ lưỡng.bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để cho bạn có bất kỳ sau khi lo lắng, đội ngũ dịch vụ của chúng tôi sẽ rất vui khi phục vụ bạn.
7 Còn về chất lượng thì sao?
A: 100% nguyên bản với gói mới. chúng tôi sẽ kiểm tra mỗi mặt hàng trước khi gửi để đảm bảo mỗi mặt hàng có chất lượng tốt.
8 Bao nhiêu tháng bảo hành?
A: Bảo hành chất lượng 1 năm
9 Làm thế nào để đối phó với bất kỳ hàng hóa chất lượng kém?
A: Sản phẩm có thể được gửi bằng đường bưu chính với phí bưu chính của chúng tôi cho bất kỳ sản phẩm chất lượng kém nào trong thời gian bảo hành.
