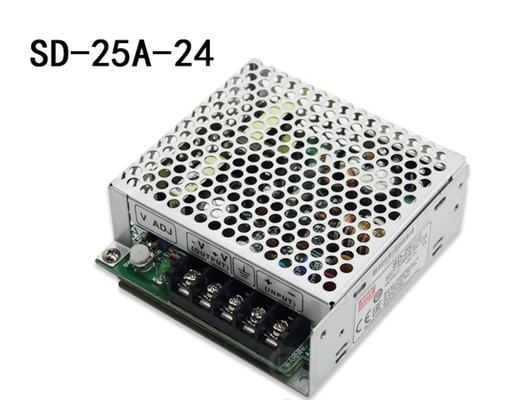

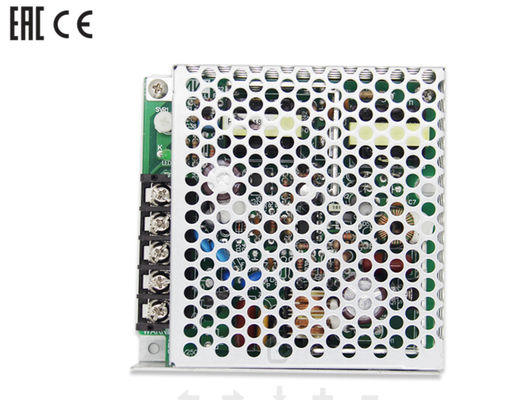

MEAN WELL SD-25A-24 Nguồn chuyển đổi DC Cung cấp mô-đun nguồn DC sang DC Bộ chuyển đổi nguồn 9.2 ~ 18V Biến áp 24V1.1A
Dải đầu vào rộng 2: 1 (4: 1 cho SD-500/1000)
Cách ly 1,5 ~ 2KVAC theo mô hình
Cấu hình thấp 1U (41mm) cho SD-1000
Đầu ra phụ 12V / 0,25A cho SD-500/1000
|
ĐẦU RA |
ĐIỆN ÁP DC | 5V | SD-25C-5 | SD-25A-12 | SD-25B-12 | SD-25C-12 | SD-25A-24 | SD-25B-24 | SD-25C-24 | |
| ĐÁNH GIÁ HIỆN TẠI | 5A | 12V | 24V | |||||||
| RANGE HIỆN TẠI | 0 ~ 5A | 2.1A | 1.1A | |||||||
| 0 ~ 2.1A | 0 ~ 1.1A | |||||||||
| RATED POWER | 25W | 25,2W | 26.4W | |||||||
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| ĐIỆN ÁP ADJ.PHẠM VI | 4,5 ~ 5,5VDC | 11 ~ 16VDC | 23 ~ 30VDC | |||||||
| THUẬT TOÁN ĐIỆN ÁPLưu ý 3 | ± 2.0% | ± 1,0% | ± 1,0% | |||||||
| QUY ĐỊNH ĐƯỜNG DÂY | ± 0,5% | ± 0,3% | ± 0,2% | |||||||
| QUY ĐỊNH TẢI | ± 0,5% | ± 0,3% | ± 0,2% | |||||||
| THIẾT LẬP, TĂNG, GIỮ LÊN THỜI GIAN | 2,5 giây, 50ms, khi đầy tải | |||||||||
|
ĐẦU VÀO |
DÒNG ĐIỆN ÁP | A: 9.2 ~ 18VDC B: 19 ~ 36VDC C: 36 ~ 72VDC | ||||||||
| HIỆU QUẢ (Typ.) | 71% | 72% | 74% | 72% | 75% | 78% | 75% | 78% | 81% | |
| DC HIỆN TẠI | 3.2A / 12V | 1.6A / 24V | 0,8A / 48V | 3.2A / 12V | 1.6A / 24V | 0,8A / 48V | 3.2A / 12V | 1.6A / 24V | 0,8A / 48V | |
|
SỰ BẢO VỆ |
QUÁ TẢI | 105 ~ 150% công suất đầu ra định mức | ||||||||
| Loại bảo vệ: Chế độ nấc, tự động phục hồi sau khi tình trạng lỗi được loại bỏ | ||||||||||
| QUÁ ÁP | 5,75 ~ 6,75V / 10% tải | 16,8 ~ 20V / 10% tải | 31,5 ~ 37,5V / 10% tải | |||||||
| Loại bảo vệ: Chế độ nấc, tự động phục hồi sau khi tình trạng lỗi được loại bỏ | ||||||||||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -10 ~ + 60 ℃ (Tham khảo "Derating Curve") | ||||||||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 90% RH không ngưng tụ | |||||||||
| TEMP., HUMIDITY | -20 ~ + 85 ℃, 10 ~ 95% RH | |||||||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,03% / ℃ (0 ~ 50 ℃) | |||||||||
| RUNG ĐỘNG | 10 ~ 500Hz, 2G 10 phút / 1 vòng, 60 phút.mỗi trục X, Y, Z | |||||||||
|
AN TOÀN & EMC (Ghi chú 4) |
TIÊU CHUẨN AN TOÀN | EAC TP TC 004 đã được phê duyệt, Thiết kế tham khảo LVD, AS / NZS 62368.1 | ||||||||
| CÓ ĐIỆN ÁP | I / PO / P: 1.5KVAC I / P-FG: 2KVAC O / P-FG: 0.5KVAC | |||||||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |||||||||
| EMC EMISSION | Tuân thủ BS EN / EN55032 (CISPR32) Loại B, EAC TP TC 020 | |||||||||
| MIỄN DỊCH EMC | Tuân thủ BS EN / EN61000-4-2,3,4,6,8, BS EN / EN55024, cấp công nghiệp nặng, EAC TP TC 020 | |||||||||
|
KHÁC |
MTBF | Tối thiểu 3682,6K giờTelcordia SR-332 (Bellcore);Tối thiểu 528,8 nghìn giờMIL-HDBK-217F (25 ℃) | ||||||||
| KÍCH THƯỚC | 99 * 97 * 36mm (L * W * H) | |||||||||
| ĐÓNG GÓI | 0,38Kg;45 cái / 17,8Kg / 0,94CUFT | |||||||||
| GHI CHÚ |
1. Tất cả các thông số KHÔNG được đề cập đặc biệt được đo ở đầu vào 12,24,48VDC, tải định mức và 25 ℃ nhiệt độ môi trường. 2. Độ gợn sóng & tiếng ồn được đo ở băng thông 20MHz bằng cách sử dụng dây đôi xoắn 12 "được kết thúc bằng tụ điện song song 0,1uf & 47uf. 3. Dung sai: bao gồm thiết lập dung sai, điều chỉnh dòng và điều chỉnh tải. 4. Nguồn điện được coi là một thành phần sẽ được lắp đặt thành thiết bị cuối cùng.Tất cả các bài kiểm tra EMC được thực hiện bằng cách gắn thiết bị vào một tấm kim loại 360mm * 360mm với độ dày 1mm.Thiết bị cuối cùng phải được xác nhận lại rằng nó vẫn đáp ứng các chỉ thị của EMC.Để được hướng dẫn về cách thực hiện các bài kiểm tra EMC này, vui lòng tham khảo “Kiểm tra EMI của các bộ nguồn thành phần”.(như có trên http://www.meanwell.com) 5. Nhiệt độ môi trường giảm xuống 3,5 ℃ / 1000m với kiểu không quạt và 5 ℃ / 1000m với kiểu có quạt cho độ cao hoạt động hơn 2000m (6500ft). ※ Tuyên bố từ chối trách nhiệm về sản phẩm: Để biết thông tin chi tiết, vui lòng tham khảo tại https: //www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
