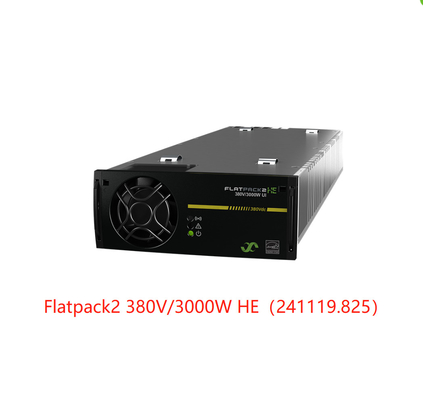

Eltek Rectifier Module Flatpack2 380/3000 380Vdc 3000W hiệu suất cao (part no. 241119.825)
Bộ chỉnh lưu Flatpack2 380V/3000W HE có hiệu suất cao, bảo vệ OR-ing ở đầu ra và công suất đầu ra cao.Phân phối điện áp DC dự phòng pin thuần túy với tổn thất tối thiểu.Loại bỏ bước DC-AC có độ tin cậy thấp trong hệ thống điện dự phòng trung tâm và tối đa hóa độ tin cậy và hiệu quả của nó.
Xếp các tủ có tối đa 72 bộ chỉnh lưu để xây dựng hệ thống điện lớn được giám sát bởi bộ điều khiển Smartpack2.
Thông số :
| Người mẫu | Flatpack2 380/3000 HE (Giao diện người dùng) |
| một phần số | 241119.825 |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp (danh nghĩa) |
176 - 277 VAC/ 260 - 400 VD 1) C |
| Điện áp (phạm vi) |
85 - 305 VAC/ 260 - 410 VD 1) C |
| Tính thường xuyên | 45 - 66 Hz / 15 - 18,5 Hz2)/ ĐC1) |
| Dòng điện (tối đa) @ đầu vào danh nghĩa, đầy tải | 18.2 MỘTRMS |
| Hệ số công suất | > 0,99 khi tải 50% trở lên |
|
Sự bảo vệ |
Cầu chì trong L & N Varistor Ngắt kết nối khi VTRONGnằm ngoài phạm vi |
| DỮ LIỆU ĐẦU RA | |
| Điện áp (mặc định) | 381VDC |
| Điện áp (phạm vi điều chỉnh) | 300 - 400 VDC |
| # Tế bào Pb được hỗ trợ | 156 - 1683) |
| Công suất liên tục (tối đa) | 3000 W |
| Nguồn @ 85 VAC/ 85 VDC | 1200W |
| Hiện tại liên tục (tối đa) | 9 A (@VNGOÀI< 336 VDC) / 7,9 A (@ VNGOÀI= 381 VDC) |
| Chia sẻ hiện tại (tải 10 - 100%) | ±5% dòng điện tối đa từ 10 đến 100% tải |
| Điều chỉnh điện áp tĩnh (10 - 100% tải) | ±0,5% |
| Điều chỉnh điện áp động | ±2,0% đối với biến thiên tải 10-90% hoặc 90-10%, thời gian điều chỉnh < 10 ms5) |
| giữ thời gian | > 20 mili giây;điện áp đầu ra > 300 VDCở tải 1500 W |
| Gợn sóng | < 1000mVPP, băng thông 30 MHz |
| Sự bảo vệ | Ngắt khi quá áp, Plug-in nóng - Giới hạn dòng khởi động, Đi-ốt ORing, Cầu chì5), Chống đoản mạch, Bảo vệ nhiệt độ cao, Ngắt khi quá tải4) |
| THÔNG SỐ KỸ THUẬT KHÁC | |
| Hiệu suất @ 230 VAC/380VDCđầu vào | 96,2%/96,6% |
| Sự cách ly |
3,0kVAC– đầu vào đến đầu ra, 1,5 kVAC– đầu vào trái đất, 1,5 kVDC- xuất ra trái đất, 3,0kVAC– CAN đến sơ cấp, 3.0 kVAC– CÓ THỂ đến thứ cấp |
| Báo động (Đèn LED đỏ) | Tắt nguồn điện thấp, Tắt ở nhiệt độ cao và thấp, Lỗi bộ chỉnh lưu, Tắt quá áp ở đầu ra, Lỗi quạt, Báo động điện áp thấp, Lỗi bus CAN |
| Cảnh báo (Đèn LED vàng) | Bộ chỉnh lưu ở chế độ giảm công suất, Kích hoạt giới hạn dòng điện của pin từ xa, Điện áp đầu vào nằm ngoài phạm vi, nhấp nháy khi quá điện áp |
| Bình thường (Đèn LED xanh lục) | Đầu vào và đầu ra ok |
| Tiếng ồn âm thanh, ở đầu vào danh nghĩa và đầy tải | < 40dBA @Txung quanh< 25°C / <58dBA @Txung quanh> 40°C |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Trường hợp L1) | 2 291 210h (@Txung quanh= 25°C) |
| Nhiệt độ hoạt động |
-40 đến +75°C (-40 đến +167°F), độ ẩm 5 - 95% RH không ngưng tụ Công suất đầu ra giảm tuyến tính từ 3000W @ 50°C (122°F) xuống 980W @ 75°C(167°F) |
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước[WxHxD] / Trọng lượng | 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 lbs) |
| TIÊU CHUẨN THIẾT KẾ | |
| an toàn điện | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 Số 60950-1-07 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010, IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 Phần 15:2013 |
|
Môi trường |
Thử nghiệm theo: ETSI EN 300 019: 2-1 (Loại 1.2) & 2-2 (Loại 2.3) Điều kiện hoạt động bình thường theo điều khoản 4.2 của IEC 62040-5-3:2016.Các điều kiện hoạt động khác theo IEC 62040-5-3:2016 khoản 4.3, phải được tư vấn 2011/65/EU (RoHS) & 2012/19/EU (WEEE) |
|
1) Hỗ trợ đầu vào DC từ phiên bản 7 được đưa vào thông qua pn 241119.825IA.Hỗ trợ điện áp DC thấp hơn theo yêu cầu 2) Dải tần số 16 2/3 Hz chỉ được hỗ trợ cho 230 VAC+/-15%.Công suất khả dụng tối đa giảm xuống 1000 W 3) đối với 156 ô, điện áp thử nghiệm tối thiểu là 1,923 V/ô.Đối với điện áp tăng tối đa 168 ô là 2,38 V/ô 4) nếu quá tải hoặc lỗi tải không được xóa sau 10 giây (được định nghĩa là Vout < 200 VDC) nó sẽ tắt vĩnh viễn (chu kỳ nguồn để đặt lại) 5) từ bản sửa đổi 9, được đưa vào dần qua pn 241119.825IA |
|
