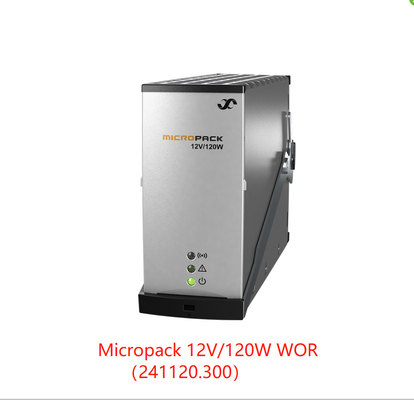

Mô-đun chỉnh lưu Eltek Micropack 12V/120W WOR 12V 120W (Mã hiệu: 241120.300)
Hệ thống Micropack được làm mát bằng đối lưu, được thiết kế cho các ứng dụng ít tiêu tốn điện năng hơn, nhưng vẫn có các tùy chọn chức năng hệ thống để đáp ứng mọi yêu cầu.
Sử dụng độc lập hoặc trong một hệ thống cấu hình linh hoạt có sẵn.
Hệ thống Nguồn Micropack mở rộng mạng của bạn thêm một bước nữa. Với dải tải thường từ 120W đến 1000W và các tùy chọn 12, 24 và 48V, hệ thống này hoàn hảo cho nhiều ứng dụng.
Thông số :
| Model | 12V / 120W | 24V / 240W | 48V / 250W |
| Mã hiệu | 241120.300 | 241120.200 | 241120.100 |
| DỮ LIỆU ĐẦU VÀO | |||
| Dải điện áp | 85 - 300 V AC/ DC 1) | ||
| Dải điện áp (danh định) | 130 - 275 V AC/ DC | 185 - 275 V AC/ DC 1) | |
| Tần số | 0 - 66 Hz 1) | ||
| Dòng điện tối đa, đầu vào 230V / tổng thể (tăng cường) | 0.6 A / 2.0 A | 1.2 A / 2.0 A | 1.2 A / 1.9 A |
| Dòng rò đất tối đa | 2.0 mA (@ 250V AC/ 50Hz) | ||
| Hệ số công suất | 0.97 (@ 70 - 100 % tải) | 0.98 (@ 55 - 100 % tải) | 0.98 (@ 50 - 100 % tải) |
| THD (@ 230 VAC) | < 5 % (@ 80 - 100 % tải) | < 5 % (@ 50 - 100 % tải) | < 5 % (@ 50 - 100 % tải) |
| Bảo vệ | Varistor để bảo vệ quá độ, cầu chì ở cả hai đường (2x 2.0 A), tắt máy trên 300 V AC/ DC | ||
| DỮ LIỆU ĐẦU RA | |||
| Điện áp mặc định | 13.6 V DC | 27.2 VDC | 53.5 VDC |
| Dải điện áp | 10.7 - 18.0 V DC | 21.5 - 36 VDC | 43.5 - 57.6 V DC |
| Dải điện áp không có bộ điều khiển | 10.7 - 15.0 V DC | 21.5 - 30 VDC | 43.5 - 57.6 V DC |
| # Ô Pb được hỗ trợ (1.8 - 2.4 V DC/ ô) | 6 - 7 | 12 - 15 | 24 |
| # Ô NiCad được hỗ trợ (1.05 - 1.65 V DC/ ô) | 10 - 11 2) | 20 - 222) | - |
| Công suất tối đa, danh định / tăng cường 60s | 120 W / 160 W | 240 W / 315 W | 250 W / - |
| Dòng điện tối đa, @12/ 24/ 48V DC / tăng cường / QT 3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 A / - / - |
| Chia sẻ dòng điện | ±5% dòng điện tối đa từ 10 đến 100% tải | ||
| Điều chỉnh điện áp tĩnh ± | 0.5% từ 10% đến 100% tải và đầu vào danh định | ||
| Điều chỉnh điện áp động | ± 5 % < 10ms, bước tải 10% đến 90% hoặc ngược lại ở điện áp đầu ra danh định | ||
| Thời gian duy trì, điện áp mặc định và công suất đầy đủ | 20 ms, V OUT > 10.7 VDC | 20 ms, VOUT > 21.5 VDC | 20 ms, VOUT > 43 VDC |
| Độ gợn và nhiễu, 30 MHz b.w. / psophometric | < 200 mV PP / 5 mV RMS | < 200 mV PP / 5 mV RMS | < 150 mV PP / 2 mV RMS |
| Bảo vệ | Tắt quá áp, chống ngắn mạch, nhiệt độ cao, giới hạn dòng điện đột biến cắm nóng, cầu chì | ||
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | |||
| Hiệu suất @ đầu vào/ đầu ra danh định, đỉnh/ dải | 89.5% / >88%, tải 50-100% | 93.0% / >92%, tải 50-100% | 93.6% / >93%, tải 50-100% |
| Cách ly | 3.0 kVAC – đầu vào và đầu ra, 1.5 kV AC – đất đầu vào, 0.5 kV DC – đất đầu ra | ||
| Báo động: Đèn LED đỏ 'bật' | Tắt nguồn điện lưới thấp, Tắt nhiệt độ cao và thấp, Lỗi bộ chỉnh lưu, Tắt quá áp ở đầu ra, Lỗi quạt, Báo động điện áp thấp, Lỗi bus CAN | ||
| Cảnh báo: Đèn LED vàng 'bật' | Bộ chỉnh lưu ở chế độ giảm công suất, Giới hạn dòng điện ắc quy từ xa được kích hoạt, Điện áp đầu vào ngoài dải, nhấp nháy khi quá áp | ||
| Bình thường (mô-đun đang chạy): Đèn LED xanh lục 'bật' | |||
| Đầu ra báo động (cách ly) | NO (+cực dương), COM (-cực âm). Tối đa 60 V / 100 mA | ||
| MTBF (Phương pháp III (a) của Telcordia SR-332, Phiên bản I) | >480 000h (@T AMBIENT= 25°C) | >480 000h (@T AMBIENT= 25°C) | >500 000h (@T AMBIENT= 25°C) |
| Nhiệt độ hoạt động (5 - 95% RH không ngưng tụ.) Giảm công suất đầu ra trên nhiệt độ / đến |
-40 đến +70°C [ -40 — +158°F] +55°C / 50W @ +70°C |
-40 đến +60°C [-40 đến +142°F] +45°C / 80W @ +60°C |
-40 đến +75°C [ -40 đến +167°F] +55°C / 140W @ +75°C |
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước[RxCxS] / Khối lượng | 39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 lbs] | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| An toàn điện | UL 60950 -1, EN 60950 -1, CSA 22.2 | ||
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| Hài bậc cao điện lưới | EN 61000 -3-2 | ||
| Môi trường |
ETSI EN 300 019: 2 -1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) ETSI EN 300 132-2 2002/ 95/ EC (RoHS) & 2002/ 96/ EC (WEEE) |
||
|
Tuân thủ hàng hải (Lớp EMC B với bộ lọc AC) |
Quy tắc DnV về Phân loại Tàu, Tàu cao tốc & Tàu nhẹ và Tiêu chuẩn DnV Offshore | ||
|
1) Hỗ trợ DC cho 241120.200 với FW chính 404088.009 (từ bản sửa đổi HW 1.2) và 241120.100 từ bản sửa đổi HW 2 2) 11/ 22 ô với điện áp tăng cường tối đa 1.636 V DC/ ô 3) Chức năng Ngắt nhanh, nếu V OUT = 5 VDC, một xung dòng điện 35 ms được tạo ra để giúp ngắt cầu chì/ MCB trên nhánh ngắn mạch 4) Chỉ 12V và 24V |
|||
