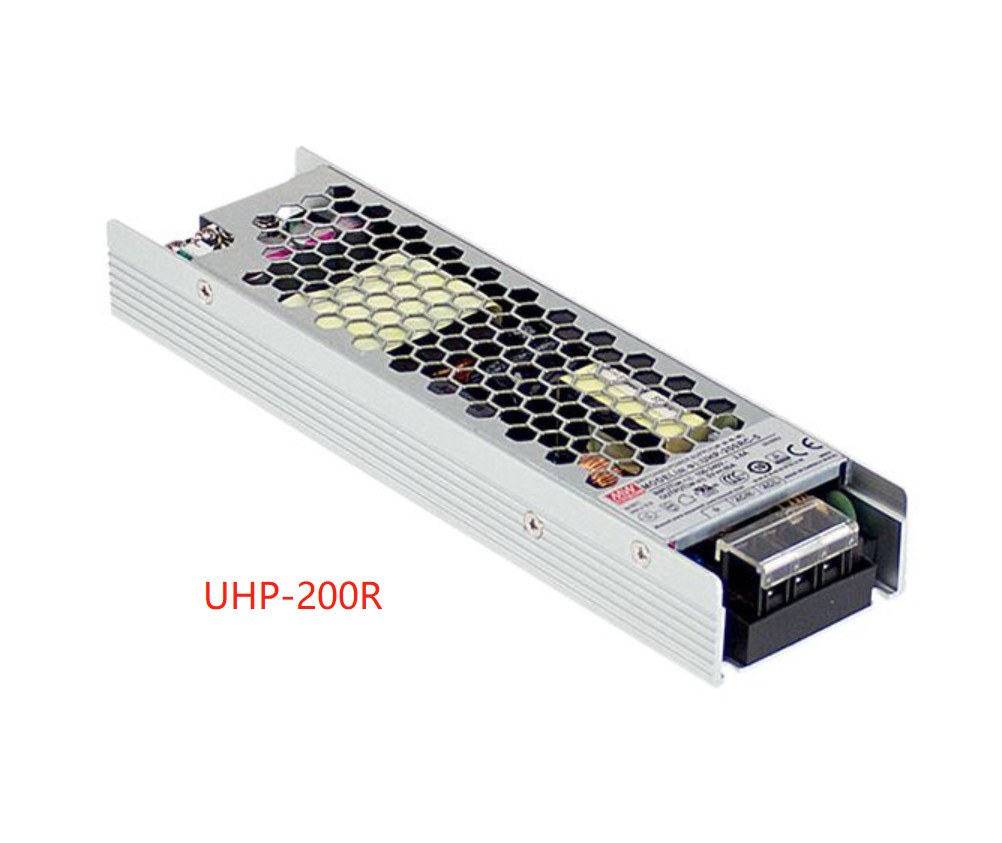

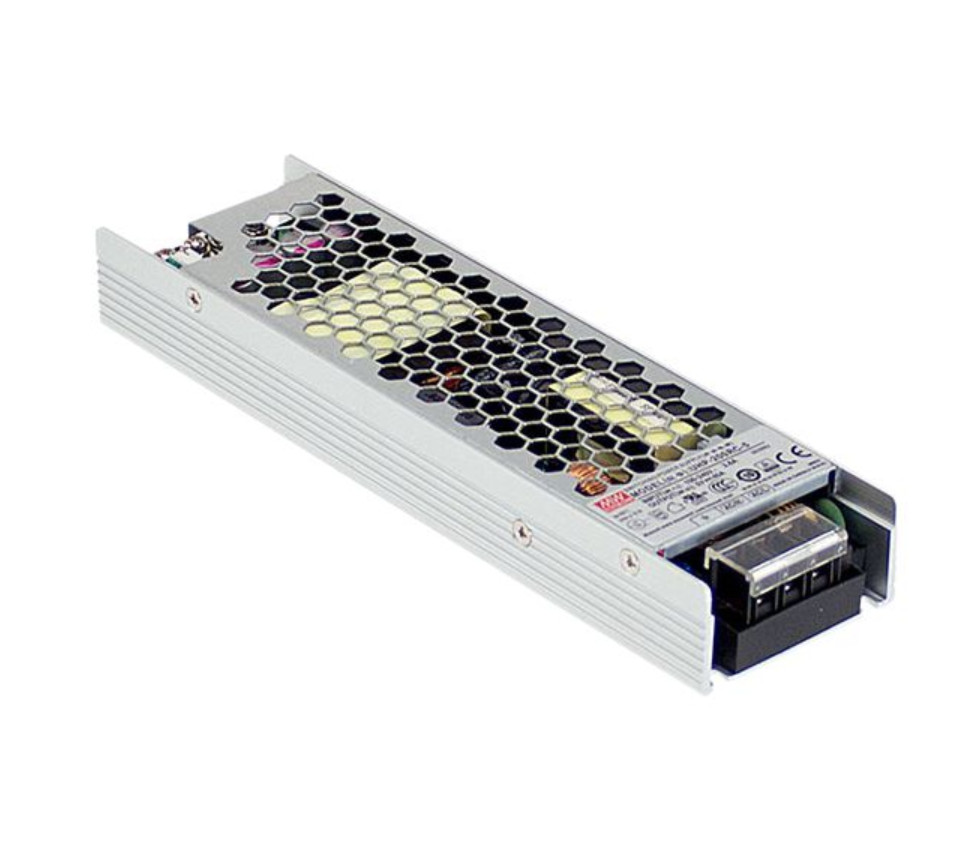

Bộ nguồn chuyển mạch kín có nghĩa là AC / DC UHP Series UHP-200 (R) UHP-200A UHP-750 UHP-1500 UHP-2500
Phạm vi công suất: 200W ~ 2500W
Đặc trưng:
Các thông số:
| NGƯỜI MẪU | UHP-200 -3.3 | UHP-200 -4,2 | UHP-200 -5 | UHP-200 -12 | UHP-200 -15 | UHP-200 -24 | UHP-200 -36 | UHP-200 -48 | UHP-200 -55 | |
|
ĐẦU RA |
ĐIỆN ÁP DC | 3,3V | 4,2V | 5V | 12V | 15V | 24V | 36V | 48V | 55V |
| ĐÁNH GIÁ HIỆN TẠI | 40A | 40A | 40A | 16,7A | 13.4A | 8,4A | 5,6A | 4,2A | 3,6A | |
| RATED POWER | 132W | 168W | 200W | 200.4W | 201W | 201,6W | 201,6W | 201,6W | 201,6W | |
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 300mVp-p | 360mVp-p | |
| ĐIỆN ÁP ADJ.PHẠM VI | 3.2 ~ 3.5V | 3,6 ~ 4,4V | 4,5 ~ 5,5V | 11,4 ~ 12,6V | 14,3 ~ 15,8V | 22,8 ~ 25,2V | 34,2 ~ 37,8V | 45,6 ~ 50,4V | 45 ~ 58V | |
| THUẬT TOÁN ĐIỆN ÁPLưu ý.3 | ± 2.0% | ± 2.0% | ± 2.0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
| QUY ĐỊNH ĐƯỜNG DÂY | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,3% | ± 0,3% | ± 0,3% | ± 0,3% | ± 0,3% | ± 0,3% | |
| QUY ĐỊNH TẢI | ± 1,0% | ± 1,0% | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
| THIẾT LẬP, TĂNG THỜI GIAN | 2000ms, 80ms / 230VAC;3000ms, 80ms / 115VAC khi đầy tải; 550ms / 230VAC cho thời gian thiết lập 55V | |||||||||
| GIỮ LÊN THỜI GIAN (Loại) | 10ms / 230VAC 10ms / 115VAC | |||||||||
|
ĐẦU VÀO |
VÔN PHẠM VI Lưu ý.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||||||
| DẢI TẦN SỐ | 47 ~ 63Hz | |||||||||
| YẾU TỐ CÔNG SUẤT (Kiểu) | PF≥0,94 / 230VAC PF≥0,98 / 115VAC khi đầy tải | |||||||||
| HIỆU QUẢ (Typ.) | 89% | 90% | 91% | 93% | 94% | 94% | 94% | 94% | 94% | |
| AC HIỆN TẠI (Loại) | 2.2A / 115VAC 1.1A / 230VAC | |||||||||
| INRUSH HIỆN TẠI (Kiểu chữ)Lưu ý.8 | Khởi động lạnh 40A / 115VAC 80A / 230VAC | |||||||||
| RỜI KHỎI HIỆN NAY | <0,75mA / 240VAC | |||||||||
|
SỰ BẢO VỆ |
QUÁ TẢI |
Công suất đầu ra định mức 110 ~ 140% | ||||||||
| Loại bảo vệ: Chế độ nấc, tự động phục hồi sau khi tình trạng lỗi được loại bỏ | ||||||||||
|
QUÁ ÁP |
3,8 ~ 4,6V | 4,62 ~ 5,46V | 5,75 ~ 6,75V | 13,2 ~ 15,6V | 16,5 ~ 19,5V | 26,4 ~ 31,2V | 39,6 ~ 46,8V | 52,8 ~ 62,4V | 60 ~ 69V | |
| Loại bảo vệ: Ngắt điện áp O / P, bật lại nguồn để phục hồi | ||||||||||
| QUÁ NHIỆT ĐỘ | Loại bảo vệ: Ngắt điện áp O / P hoặc chế độ Hiccup, tự động phục hồi sau khi nhiệt độ giảm | |||||||||
|
HÀM SỐ |
DC OK SIGNAL (Tùy chọn) | Định mức tiếp xúc (tối đa): tải điện trở 15Vdc / 10mA | ||||||||
| REDUNDANT (Tùy chọn) | Để bảo vệ kết nối song song: Đối với các ứng dụng song song, khi một PSU không thể hoạt động, PSU khác sẽ tự động được bật.Điều này có thể ngăn chặn sự cố hệ thống và cung cấp độ tin cậy của hệ thống | |||||||||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -30 ~ + 70 ℃ (Tham khảo “Derating Curve”) | ||||||||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 95% RH không ngưng tụ | |||||||||
| TEMP., HUMIDITY | -40 ~ + 85 ℃, 10 ~ 95% RH không ngưng tụ | |||||||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,03% / ℃ (0 ~ 50 ℃) | |||||||||
| RUNG ĐỘNG | 10 ~ 500Hz, 5G 10 phút / 1 vòng, 60 phút.mỗi trục X, Y, Z | |||||||||
|
AN TOÀN & EMC (Lưu ý 6) |
TIÊU CHUẨN AN TOÀN |
UL 62368-1, TUV BS EN / EN62368-1, BS EN / EN60335-1 (Ngoại trừ 55V), CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 đã được phê duyệt, Thiết kế tham khảo BS EN / EN61558-1, -2-16 |
||||||||
| CÓ ĐIỆN ÁP | I / PO / P: 3,75KVAC I / P-FG: 2KVAC O / P-FG: 1,25KVAC | |||||||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |||||||||
| EMC EMISSION | Tuân thủ BS EN / EN55032, GB9254, Class B, BS EN / EN55014, BS EN / EN61000-3-2, -3, EAC TP TC 020, BSMI CNS13438 | |||||||||
| MIỄN DỊCH EMC | Tuân thủ BS EN / EN61000-4-2,3,4,5,6,8,11; BS EN / EN61000-6-2 (BS EN / EN50082-2), cấp công nghiệp nặng, EAC TP TC 020 | |||||||||
|
KHÁC |
MTBF | Tối thiểu 2472,1 K giờTelcordia SR-332 (Bellcore);Tối thiểu 257.0K giờMIL-HDBK-217F (25 ℃) | ||||||||
| KÍCH THƯỚC | 194 * 55 * 26mm (L * W * H) | |||||||||
| ĐÓNG GÓI | 0,468kg; 24 chiếc / 12,2kg / 0,49CUFT | |||||||||
|
GHI CHÚ |
1. Tất cả các thông số KHÔNG được đề cập đặc biệt được đo ở đầu vào 230VAC, tải định mức và 25 ℃ nhiệt độ môi trường xung quanh. 2. Độ gợn sóng & tiếng ồn được đo ở băng thông 20MHz bằng cách sử dụng dây xoắn đôi 12 "được kết thúc bằng tụ điện song song 0,1uf & 47uf. 3. Dung sai: bao gồm thiết lập dung sai, điều chỉnh dòng và điều chỉnh tải. 4. Có thể cần giảm tốc độ trong điều kiện điện áp đầu vào thấp.Vui lòng kiểm tra đường cong giảm tốc để biết thêm chi tiết. 5. Nhiệt độ môi trường giảm xuống 5 ℃ / 1000m là cần thiết cho độ cao hoạt động lớn hơn 2000m (6500ft) 6. Nguồn điện được coi là một thành phần sẽ được lắp đặt thành thiết bị cuối cùng.Thiết bị cuối cùng phải được xác nhận lại rằng nó vẫn đáp ứng các chỉ thị của EMC.Để được hướng dẫn về cách thực hiện các kiểm tra EMC này, vui lòng tham khảo “Kiểm tra EMI của các bộ nguồn thành phần”. (như có trên http://www.meanwell.com) 7. Hiệu suất loại R thấp hơn một chút so với loại Trống, theo phép đo thực tế. 8. Thông số dòng khởi động có dung sai 10%. ※ Tuyên bố từ chối trách nhiệm về sản phẩm: Để biết thông tin chi tiết, vui lòng tham khảo tại https: //www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
