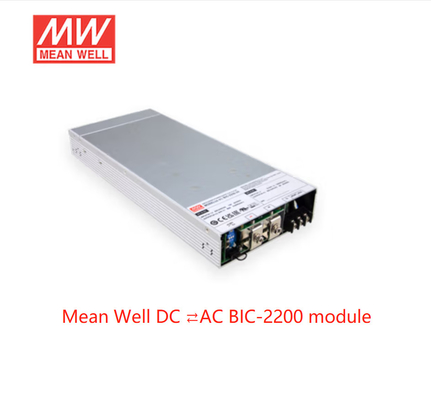

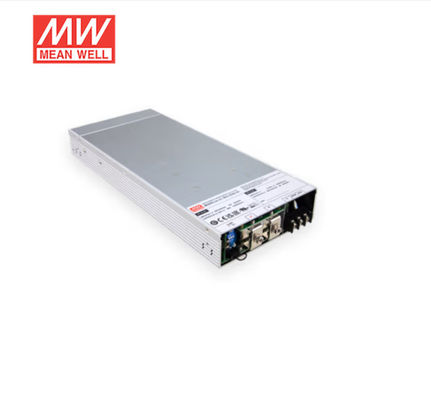

Mean Well BIC-2200 AC-DC Nguồn điện hai chiều 2160W Đầu ra 12V 180A BIC-2200-12
1U thiết kế cấu hình thấp
Thiết kế kỹ thuật số đầy đủ với hiệu suất chuyển đổi 93% cho cả chuyển đổi AD / DC và DC / AD
Thời gian chuyển đổi cực nhanh giữa AD / DC và DC / AC là 1ms.
Được chứng nhận CB / TUV / UL 62368-1 và thiết kế tham khảo quy định IEC 62477
Chia sẻ hiện tại hoạt động lên đến 11000W (4 + 1)
<3% THD thấp trong cả hai chế độ chuyển đổi
Buộc chế độ sạc và tái chế với tuyên dương CANbus (Tùy chọn)
Hoàn thành các biện pháp bảo vệ: Bảo vệ chống đảo, bảo vệ không AC, DC OVP, OLP, OCP, OTP
Bảo hành 5 năm
Kỹ thuật
| Hướng AC sang DC | NGƯỜI MẪU | BIC-2200-12 | BIC-2200-24 | BIC-2200-48 | BIC-2200-96 | ||||
|
ĐẦU RA |
ĐIỆN ÁP DC | 12V | 24V | 48V | 96V | ||||
| ĐÁNH GIÁ HIỆN TẠI | 180A | 90A | 45A | 22,5A | |||||
| RATED POWER | 2160W | ||||||||
| QUY CÁCH ĐIỆN ÁP ĐẦY ĐỦ | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 160mVp-p | 260mVp-p | 300mVp-p | 480mVp-p | |||||
| ĐIỆN ÁP ADJ.PHẠM VI | 10 ~ 15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| RANGE HIỆN TẠI | 0 ~ 180A | 0 ~ 90A | 0 ~ 45A | 0 ~ 22,5A | |||||
| THUẬT TOÁN ĐIỆN ÁPLưu ý 3 | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |||||
| QUY ĐỊNH ĐƯỜNG DÂY | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |||||
| QUY ĐỊNH TẢI | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |||||
| THIẾT LẬP, TĂNG THỜI GIAN | 1800ms, 60ms / 230VAC khi đầy tải | ||||||||
|
ĐẦU VÀO |
DÒNG ĐIỆN ÁP AC | 180 ~ 264VAC | |||||||
| DẢI TẦN SỐ | 47 ~ 63Hz | ||||||||
| YẾU TỐ CÔNG SUẤT (Loại) | 0,98 / 230VAC khi đầy tải | ||||||||
| HIỆU QUẢ(Kiểu chữ) Lưu ý.5 | 90% | 93% | 93% | 93% | |||||
| AC HIỆN TẠI (Loại) | 11A / 230VAC | ||||||||
| INRUSH HIỆN TẠI (Loại) | KHỞI ĐỘNG LẠNH 35A / 230VAC | ||||||||
| RỜI KHỎI HIỆN NAY | <2mA / 230VAC | ||||||||
| TỔNG PHÂN LOẠI HARMONIC | <3% (@ tải = 100% / 230VAC) | ||||||||
| Hướng DC sang AC |
ĐẦU VÀO (Lưu ý 9) |
CÔNG SUẤT ĐẦU VÀO ĐÃ XẾP HẠNG | 1800W | ||||||
| QUY CÁCH ĐIỆN ÁP ĐẦY ĐỦ | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| DÒNG ĐIỆN ÁP DC | 10 ~ 15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| TỐI ĐA.ĐẦU VÀO HIỆN TẠI | 150A | 75A | 37,5A | 18,75A | |||||
|
ĐẦU RA |
ĐÃ XẾP HẠNG ĐẦU RA SỨC MẠNH (Kiểu chữ) (@ 230V, 50Hz) | 1725VA | |||||||
| DÒNG ĐIỆN ÁP | 180 ~ 264VAC được xác định bởi AC chính | ||||||||
| DẢI TẦN SỐ | 47 ~ 63Hz được xác định bởi AC chính | ||||||||
| AC HIỆN TẠI (Loại) | 7,5A / 230VAC | ||||||||
| YẾU TỐ CÔNG SUẤT (Loại) | 0,99 / 230VAC khi đầy tải | ||||||||
| HIỆU QUẢ(Kiểu chữ) Lưu ý.5 | 90,5% | 93% | 93% | 93% | |||||
| TỔNG PHÂN LOẠI HARMONIC | <3% (@ tải = 100% / 230VAC) | ||||||||
|
SỰ BẢO VỆ |
QUÁ TẢI |
105 ~ 115% công suất đầu ra định mức | |||||||
| AC sang DC | Giới hạn dòng điện không đổi, ngắt điện áp DC O / P 5 giây.sau khi điện áp DC O / P xuống thấp, hãy bật lại nguồn để khôi phục | ||||||||
| DC sang AC | Không chính xác với thiết kế nguồn điện liên tục | ||||||||
| NGẮN MẠCH | Tắt dòng O / P, bật lại nguồn để khôi phục | ||||||||
| QUÁ ÁP | 17,6 ~ 20,8V | 33,6 ~ 39,2V | 72,6 ~ 86V | 134 ~ 157V | |||||
| Loại bảo vệ: Ngắt điện áp O / P, bật lại nguồn để phục hồi | |||||||||
| QUÁ NHIỆT ĐỘ | Ngắt điện áp O / P, tự động phục hồi sau khi nhiệt độ giảm | ||||||||
| BẢO VỆ ĐẢO | Ngắt điện áp AC O / P, bật lại nguồn để khôi phục | ||||||||
|
HÀM SỐ |
ĐIỀU KHIỂN BẬT TẮT TỪ XA | Bằng tín hiệu điện hoặc tiếp điểm khô Ngắn: BẬT nguồn Mở: TẮT nguồn Vui lòng tham khảo Thông tin hướng dẫn chức năng sau đây | |||||||
| THỜI GIAN CHUYỂN ĐỔI GIÁ THẦU (Loại) | 1ms | ||||||||
| TÍN HIỆU BÁO ĐỘNG | Ngõ ra tín hiệu TTL cô lập cho T-Alarm, DC-OK và Fault.Vui lòng tham khảo Hướng dẫn sử dụng chức năng trong các trang sau | ||||||||
| QUYỀN LỰC PHỤ TRỢ | 12V@0.5Adung sai ± 5%, gợn sóng 150mVp-p | ||||||||
|
ĐÃ XẾP HẠNG CHẾ ĐỘ PIN CURRENT (mặc định) Lưu ý.7 |
AC sang DC | 160A | 80A | 40A | 20A | ||||
| Có thể được điều chỉnh bằng giao tiếp | |||||||||
| DC sang AC | 120A | 64A | 32A | 16A | |||||
| Có thể được điều chỉnh bằng giao tiếp | |||||||||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -30 ~ + 70 ℃ (Tham khảo "Derating Curve") | |||||||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 90% RH không ngưng tụ | ||||||||
| TEMP., HUMIDITY | -40 ~ + 85 ℃, 10 ~ 95% RH không ngưng tụ | ||||||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,03% / ℃ (0 ~ 45 ℃) | ||||||||
| RUNG ĐỘNG | 10 ~ 500Hz, 2G 10 phút / 1 vòng, 60 phút.mỗi trục X, Y, Z | ||||||||
|
AN TOÀN & EMC (Ghi chú 4) |
TIÊU CHUẨN AN TOÀN | UL62368-1, CAN / CSA C22.2 No.62368-1, TUV BS EN / EN62368-1, EAC TP TC 004, IEC62477-1 (theo yêu cầu) đã được phê duyệt | |||||||
| CÓ ĐIỆN ÁPLưu ý.8 | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 500VAC | ||||||||
| KHÁNG SINHLưu ý.8 | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | ||||||||
|
EMC EMISSION |
BS EN / EN55032 | ||||||||
| Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | |||||||
| Tiến hành | BS EN / EN55032 (CISPR32) | Hạng B | |||||||
| Bức xạ | BS EN / EN55032 (CISPR32) | Hạng A | |||||||
| Sóng hài hiện tại | BS EN / EN61000-3-2 | Hạng A | |||||||
| Điện áp nhấp nháy | BS EN / EN61000-3-3 | ----- | |||||||
|
MIỄN DỊCH EMC |
BS EN / EN55035, BS EN / EN61000-6-2 | ||||||||
| Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | |||||||
| ESD | BS EN / EN61000-4-2 | Cấp 3, 8KV không khí;Cấp độ 2, liên hệ 4KV | |||||||
| Bức xạ | BS EN / EN61000-4-3 | Cấp 3 | |||||||
| EFT / Burst | BS EN / EN61000-4-4 | Cấp 3 | |||||||
| Dâng trào | BS EN / EN61000-6-2 | 2KV / Line-Line 4KV / Line-Earth | |||||||
| Tiến hành | BS EN / EN61000-4-6 | Cấp 3 | |||||||
| Từ trường | BS EN / EN61000-4-8 | Cấp 4 | |||||||
| Điện áp Dips và Gián đoạn | BS EN / EN61000-4-11 |
> 95% giảm 0,5 kỳ, 30% giảm 25 kỳ, > 95% gián đoạn 250 tiết |
|||||||
|
KHÁC |
MTBF | Tối thiểu 462,9K giờTelcordia SR-332 (Bellcore);46K giờ tối thiểuMIL-HDBK-217F (25 ℃) | |||||||
| KÍCH THƯỚC | 330 * 140 * 41mm (L * W * H) | ||||||||
| ĐÓNG GÓI | 2,9Kg;4 cái / 12,6Kg / 1,25CUFT | ||||||||
