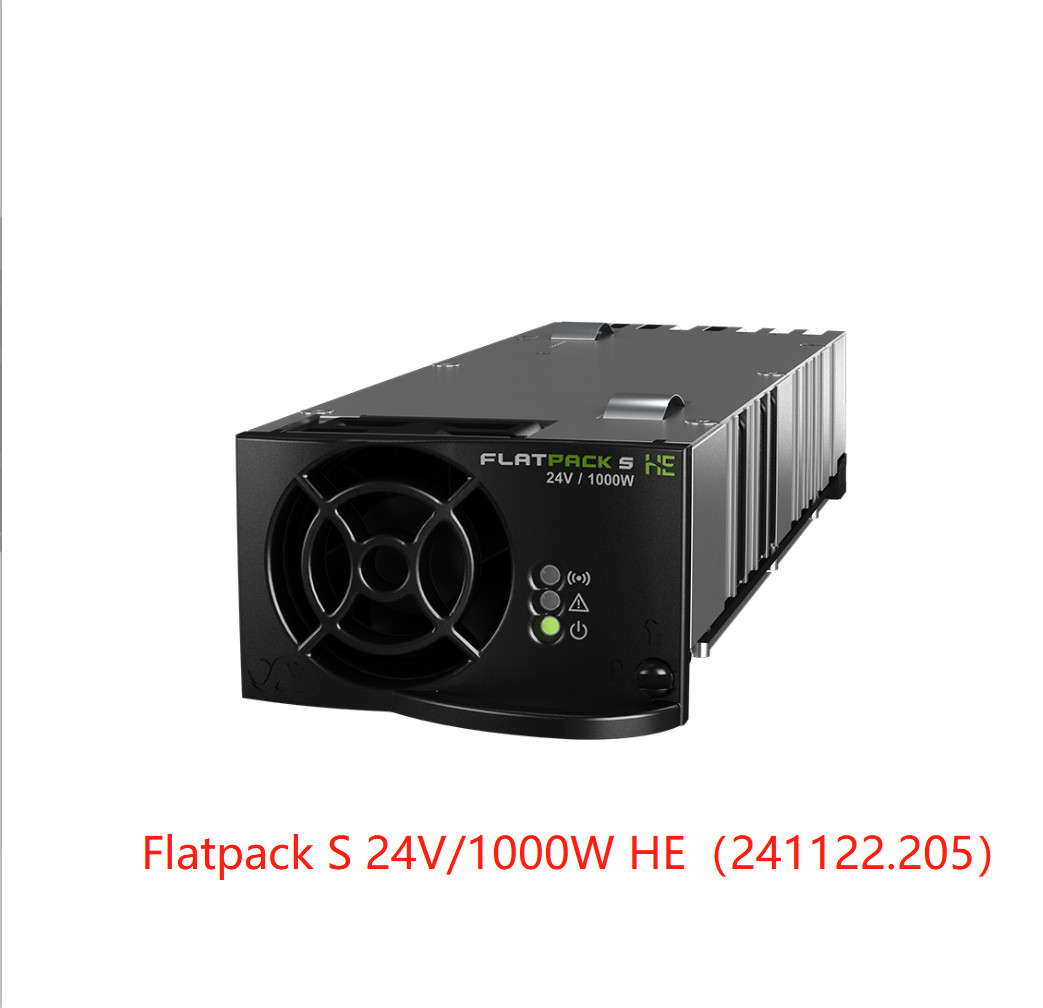

Mô-đun chỉnh lưu Eltek FlatpackS 24V 1000W Flatpack S 24/1000HE (mã SP:241122.205)
Các ứng dụng trong các thị trường này đòi hỏi các hệ thống nguồn DC hiện đại, đáng tin cậy và an toàn. Flatpack S mang lại mật độ công suất hàng đầu trong phân khúc, nhiều chức năng an toàn, dải nhiệt độ hoạt động rộng và độ tin cậy vượt trội trong vỏ máy nhỏ gọn sâu 217mm.
Được sử dụng trong giá đỡ 3U với bộ điều khiển Smartpack S, các bộ chỉnh lưu Flatpack S bao phủ các ứng dụng từ 2 đến 8kW, sử dụng không gian tối thiểu, dưới 18 lít và tỏa nhiệt thấp.
Thông số :
| Mô hình | Flatpack S 24/1000 HE |
| Mã sản phẩm | 241122.205 |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp (phạm vi danh định) | 185 VAC/DC - 305 VAC / 300VDC |
| Điện áp (phạm vi hoạt động) | 85 VAC/DC - 305 VAC / 300VDC |
| Tần số (danh định / phạm vi) | 45 - 66 Hz / DC |
| Dòng điện tối đa | 5.9 ARMS |
| Hệ số công suất | > 0.99 ở tải 50% trở lên |
| Bảo vệ |
Cầu chì Tắt nguồn trên 305 VAC / 300 VDC |
| DỮ LIỆU ĐẦU RA | |
| Điện áp (mặc định) | 26.7 VDC |
| Điện áp (phạm vi điều chỉnh) | 21 - 29 VDC |
| Công suất tối đa, đầu vào danh định | 1000 W |
| Công suất tối đa, @ 85 VAC/DC | 440 W |
| Dòng điện tối đa | 41.7 A (@VRA < 24 VDC) |
| Chia sẻ dòng điện | ±5% dòng điện tối đa từ tải 10 đến 100% |
| Quy định điện áp tĩnh (tải 10-100%) | ±0.5% |
| Quy định điện áp động | ±5.0% cho biến động tải 10-90% hoặc 90-10%, thời gian điều chỉnh< 50ms |
| Thời gian giữ | >20ms; điện áp đầu ra > 21 VDC |
| Nhiễu sóng | < 150 mVPP , băng thông 30 MHz |
|
|
Diode chặn OR-ing, chống đoản mạch, bảo vệ quá áp và bảo vệ quá nhiệt |
| THÔNG SỐ KHÁC | |
| Hiệu suất đỉnh | 92.5 % |
| Cách ly | 3.0 kVAC - đầu vào và đầu ra, 1.5 kVAC - nối đất đầu vào, 0.5 kVDC - nối đất đầu ra |
| Báo động (Đèn LED đỏ) | Tắt nguồn điện lưới thấp, Tắt nguồn nhiệt độ cao và thấp, Lỗi bộ chỉnh lưu, Tắt nguồn quá áp ở đầu ra, Lỗi quạt, Báo động điện áp thấp, Lỗi bus CAN |
| Cảnh báo (Đèn LED vàng) | Bộ chỉnh lưu ở chế độ giảm công suất, Giới hạn dòng điện pin từ xa được kích hoạt, Điện áp đầu vào ngoài phạm vi, nhấp nháy khi quá áp |
| Bình thường (Đèn LED xanh) | Đầu vào và đầu ra ổn |
| Rơ le báo động tiềm năng (thường đóng) | Mở khi có báo động và mất điện lưới |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) | >1 975 044 (@ Tmôi trường : 25 °C) |
| Nhiệt độ hoạt động (5 - 95% RH không ngưng tụ.) | - 40 - 85°C [-40 - 185°F ] |
| Công suất đầu ra tối đa giảm công suất trên nhiệt độ / xuống | 45°C [+113°F] / 400 W |
| Nhiệt độ lưu trữ | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước [WxHxD] / Trọng lượng | 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| TIÊU CHUẨN THIẾT KẾ | |
|
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013 |
| Hàng hải | DNVGL-CG-03391), ABS PDA Certificate1) |
|
|
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều 4.2. Các điều kiện hoạt động khác theo IEC 62040-5-3:2016 điều 4.3, cần được thông báo |
| 1) chỉ áp dụng cho mã sản phẩm 241122.205M | |
