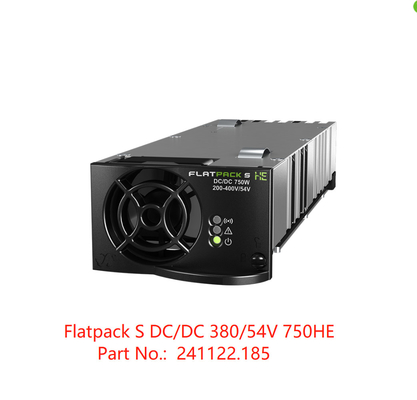

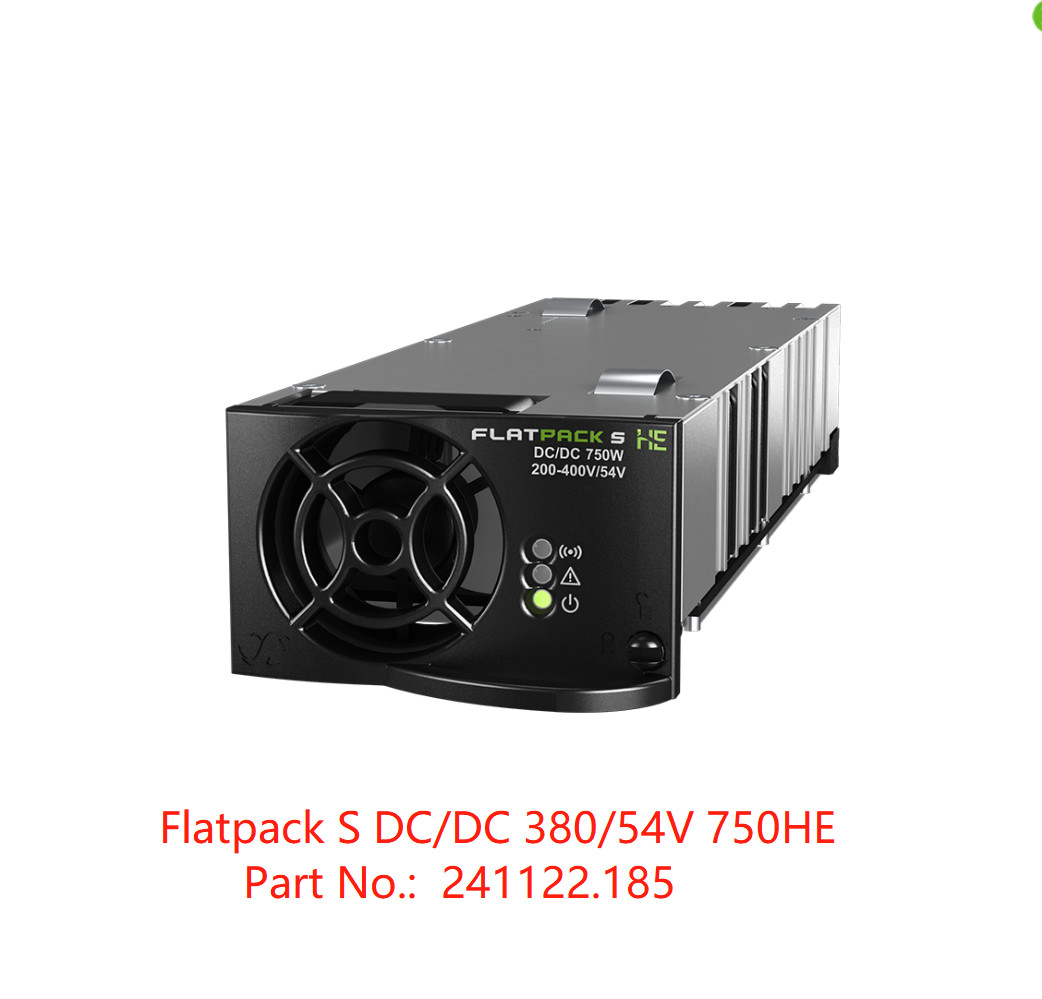

Bộ chuyển đổi Eltek Flatpack S DC / DC 380 / 54V 750HE Bộ chuyển đổi HE nhỏ gọn cho ống kính viễn thông vừa và nhỏ 241122.185
Bộ chuyển đổi Eltek Flatpack S DC / DC 380 / 54V 750HE Bộ chuyển đổi HE nhỏ gọn cho các ứng dụng viễn thông vừa và nhỏ (Phần số 241122.185)
Bộ chuyển đổi DC / DC Flatpack S kết hợp các thông số kỹ thuật của Viễn thông, hiệu quả cao, bảo vệ ORing trên đầu ra và công suất cao trong một hộp nhỏ, sâu 217 mm.Hiệu suất cao của nó giúp nâng cao hiệu quả tổng thể của nguồn cấp điện DC từ xa và do đó cũng là trường hợp kinh doanh cho
lựa chọn một giải pháp như vậy để cấp nguồn cho các trang web từ xa. Kích thước nhỏ của nó làm cho nó trở nên hoàn hảo để tích hợp vào các giá đỡ máy chủ tùy chỉnh.
Các tính năng chính:
CÁC TÍNH NĂNG CHÍNH
• NHỎ BÉ
• NGẮN
• MẬT ĐỘ CÔNG SUẤT - 19,5 W / INCH3
• HIỆU QUẢ CAO
• ĐĂNG KÝ BẢO VỆ TRÊN ĐẦU RA
• NÓNG CẮM
• KHÓA ĐIỆN ÁP VÀ KHÓA ĐIỆN
CÁC ỨNG DỤNG
VIỄN THÔNG - ĐÃ CỐ ĐỊNH
• Bộ chuyển đổi đầu cuối từ xa cho DSLAM
VIỄN THÔNG - DI ĐỘNG / KHÔNG DÂY
• Hệ thống ăng ten phân tán
• Bộ mở rộng phạm vi cho đầu radio từ xa
CÁC TRUNG TÂM DỮ LIỆU
• Chuyển đổi nguồn điện front-end / in-rack
Thông số :
|
Bộ chuyển đổi DC / DC Flatpack S |
|
| NGƯỜI MẪU | FLATPACK S DCDC 380/54 750 |
| Phần số | 241122.185 |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp (danh định) | 300-400 VDC |
| Điện áp (phạm vi hoạt động) | 200-400 VDC |
| Hiện tại (tối đa) | 2,9 ADC |
| Sự bảo vệ | Cầu chì ở cực dương & cực âm Đảo ngược không nhạy Tắt máy trên 410 VDC |
| DỮ LIỆU ĐẦU RA | |
| Điện áp (cố định) | 54 VDC |
| Công suất (tối đa) @ đầu vào danh nghĩa | 750 W |
| Nguồn (tối đa) @ đầu vào 200 VDC | 500 W |
| Hiện tại (tối đa) @ đầu vào danh nghĩa | 13,8 A (@VOUT <54 VDC) |
| Giữ thời gian, công suất đầu ra tối đa | > 10ms;điện áp đầu ra> 41 VDC |
| Chia sẻ hiện tại (10 - 100% tải) | ± 5% dòng điện tối đa từ 10 đến 100% tải |
| Điều chỉnh điện áp tĩnh (10 - 100% tải) | ± 0,5% |
| Điều chỉnh điện áp động | ± 5,0% đối với biến đổi tải 10-90% hoặc 90-10%, thời gian quy định <50ms |
| Ripple | <150 mVPP, băng thông 30 MHz |
| Sự bảo vệ | ORing FET |
| Bằng chứng ngắn mạch | |
| Bảo vệ nhiệt độ cao | |
| Tắt máy quá áp | |
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | |
| Hiệu quả | > 96% |
| Sự cách ly |
4,2 kVDC - đầu vào đến đầu ra 2,25 kVDC - đầu vào đất 710 VDC - đầu ra đất |
| Báo thức: Đèn LED đỏ |
Điện áp đầu vào thấp và cao, Ngắt nhiệt độ cao và thấp, Hỏng bộ chỉnh lưu, Ngắt quá áp trên đầu ra, Lỗi quạt khi quạt dừng, Cảnh báo điện áp đầu ra thấp, Lỗi bus CAN |
| Cảnh báo: Đèn LED vàng | Bộ chuyển đổi ở chế độ giảm tỷ lệ công suất, Kích hoạt giới hạn dòng điện đầu ra từ xa, Điện áp đầu vào nằm ngoài dải, nhấp nháy khi quá áp, Mất kết nối CAN với bộ điều khiển |
| Hoạt động bình thường: Đèn LED màu xanh lá cây | |
| Rơ le cảnh báo (KHÔNG - mở khi mất điện) | Mở trên Báo thức1)và thiếu điện áp đầu vào. |
| MTBF (Telcordia SR-332 Issue I method III (a)) | > 350 000 (@ Tambient: 25 ° C) |
|
Nhiệt độ hoạt động (5-95% RH n.cond. Hum.) Công suất đầu ra tối đa giảm tốc độ trên nhiệt độ / đến |
-40 đến + 85 ° C [-40 đến + 185 ° F] 60 ° C [140 ° F] / 500W @ 70 ° C [158 ° F] / 125W @ 85 ° C [185 ° F] |
| Nhiệt độ bảo quản | -40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước [WxHxD] / Trọng lượng | 72 x 40 x 217mm2)(2,84 x 1,57 x 8,54 ”)2)/ <850 g (1,9 lbs) |
| TIÊU CHUẨN THIẾT KẾ | |
| An toàn điện | UL 60950-1: 2011, EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Phần 15: 2013 EN 61000-6-1: 2007, -6-2: 2005, - 6-3: 2007 + A1: 2010, - 6-4: 2007 + A1: 2010 |
| Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) Tuân thủ RoHS (2011/65 / EU) và WEEE (2002/96 / EC) |
|
1) để tắt máy ở nhiệt độ cao và thấp và cảnh báo lỗi quạt, rơ le sẽ mở ít nhất 5 giây trước khi mô-đun tắt 2) bao gồm chiều sâu tay cầm là 234mm [9.21 "] và chiều cao 42mm [1.65"] |
|
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất phương án chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. làm thế nào để bạn kiểm soát chất lượng?
A: Tất cả các sản phẩm trước khi xuất xưởng đều được mô phỏng kịch bản sử dụng, kiểm tra tải và đầy tải và chia sẻ dòng điện để đảm bảo chất lượng của sản phẩm.
2. số lượng đặt hàng tối thiểu của bạn là gì?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. bạn có thể giới thiệu công ty của bạn?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để bạn có thể giới thiệu trực tiếp và toàn diện hơn về thông tin của công ty chúng tôi.
4. những lợi thế của công ty của bạn là gì?
A: Hàng tồn kho đầy đủ, và đảm bảo cung cấp cho việc đổi mới nguồn cung tiếp theo, cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu? Báo cáo cho tôi cùng với giá cả?
A: Bạn có thể gửi mẫu, các mẫu có thể tùy thuộc vào niềm tự hào lớn, và vận chuyển hàng hóa cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn đối phó với các vấn đề về chất lượng?
A: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ lưỡng về nó.Nếu đó thực sự là vấn đề chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn có bất kỳ lo lắng nào sau đó, đội ngũ dịch vụ của chúng tôi sẽ rất vui được phục vụ bạn.
7 Wmũ abochất lượng ra sao?
A: 100% ban đầu với gói mới.chúng tôi sẽ kiểm tra mỗi mục trước khi đăng để đảm bảo mỗi mục với chất lượng tốt.
số 8 Hnợ nhiều tháng cho bảo lãnh?
A: 1 năm đảm bảo chất lượng
