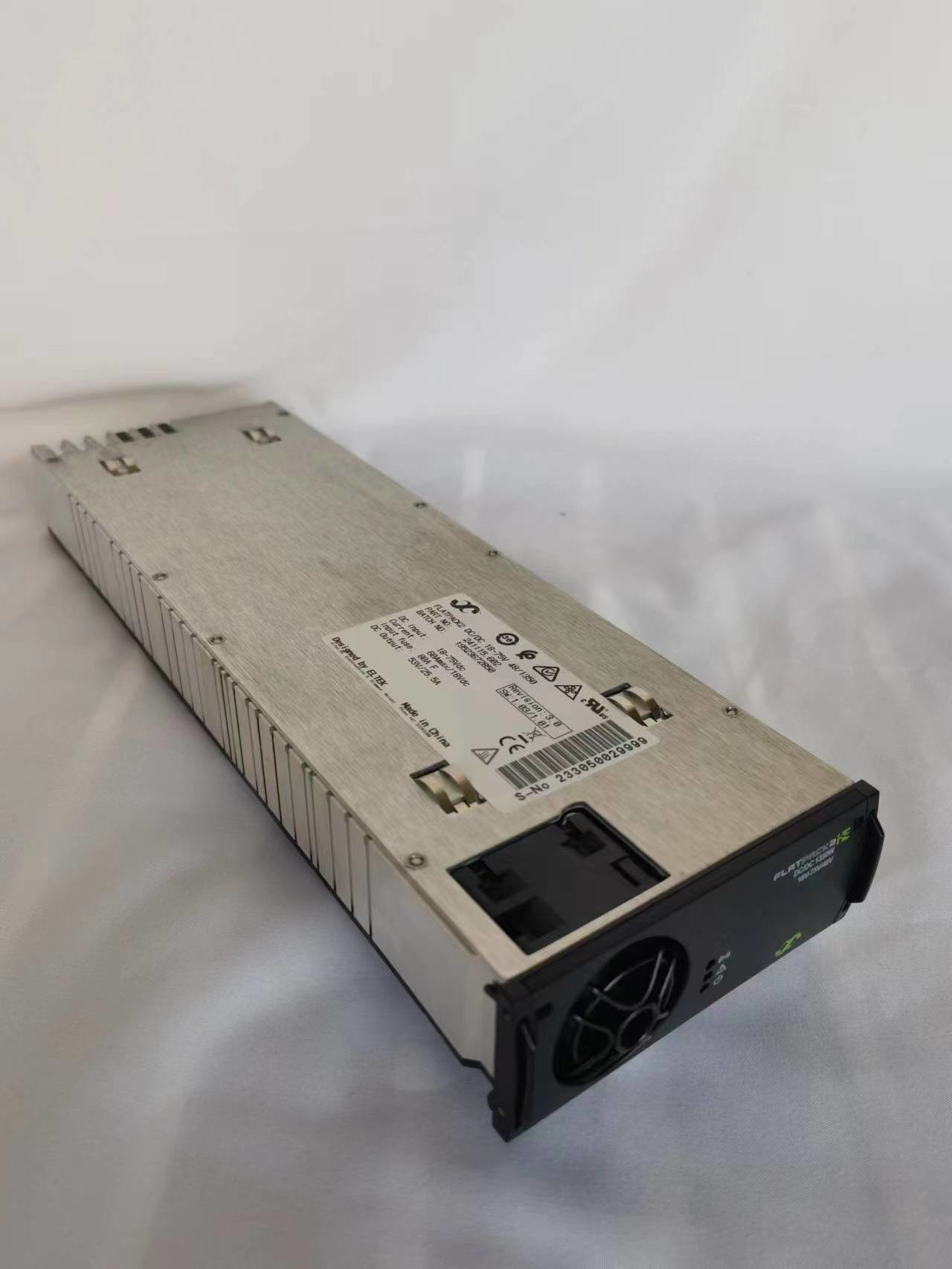

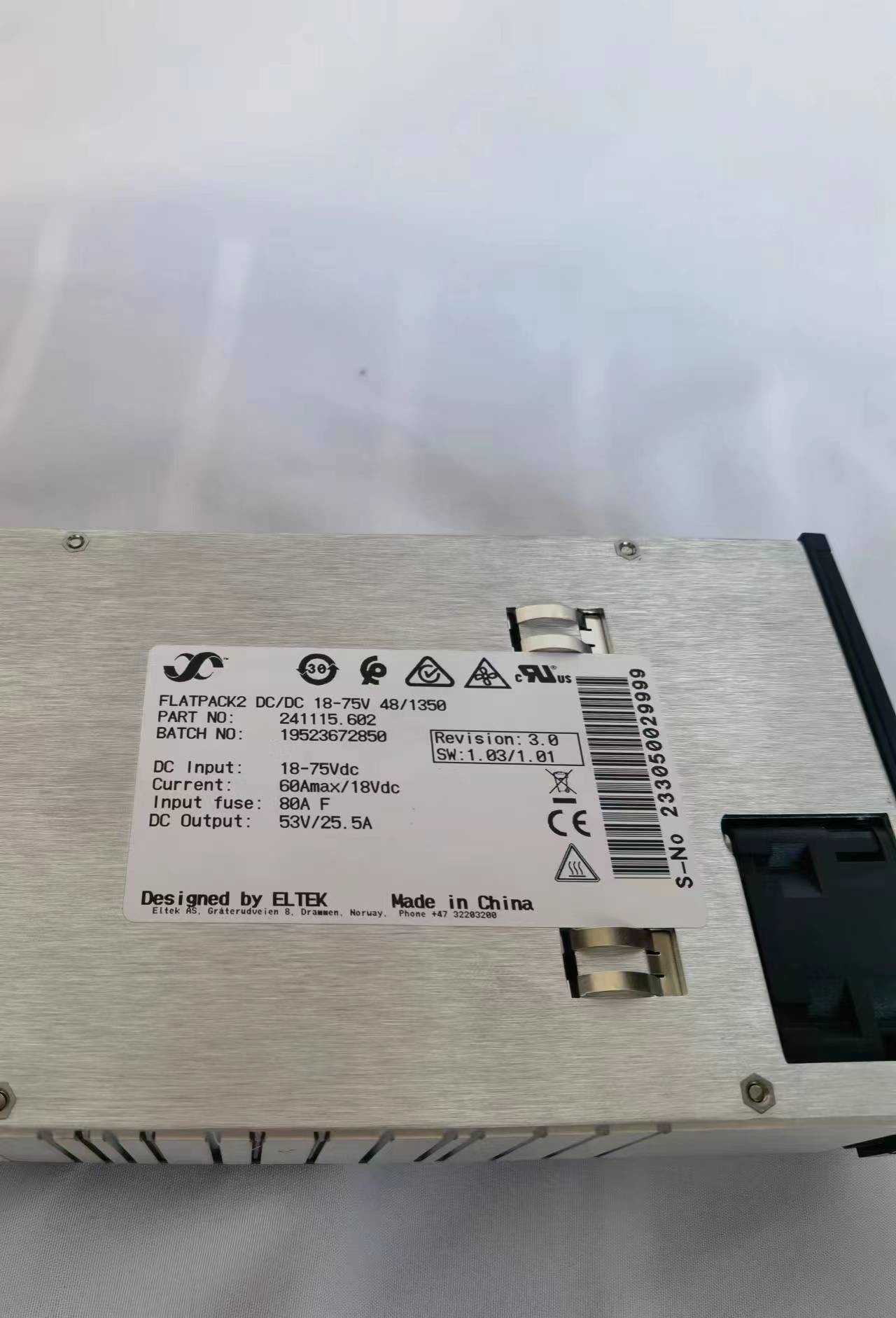

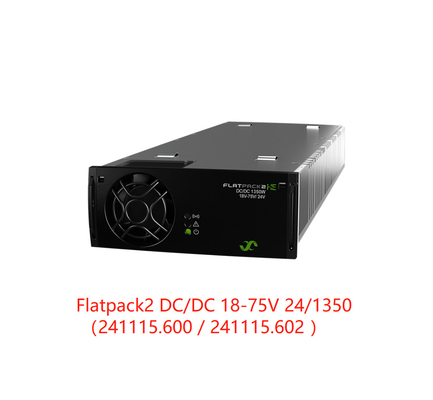

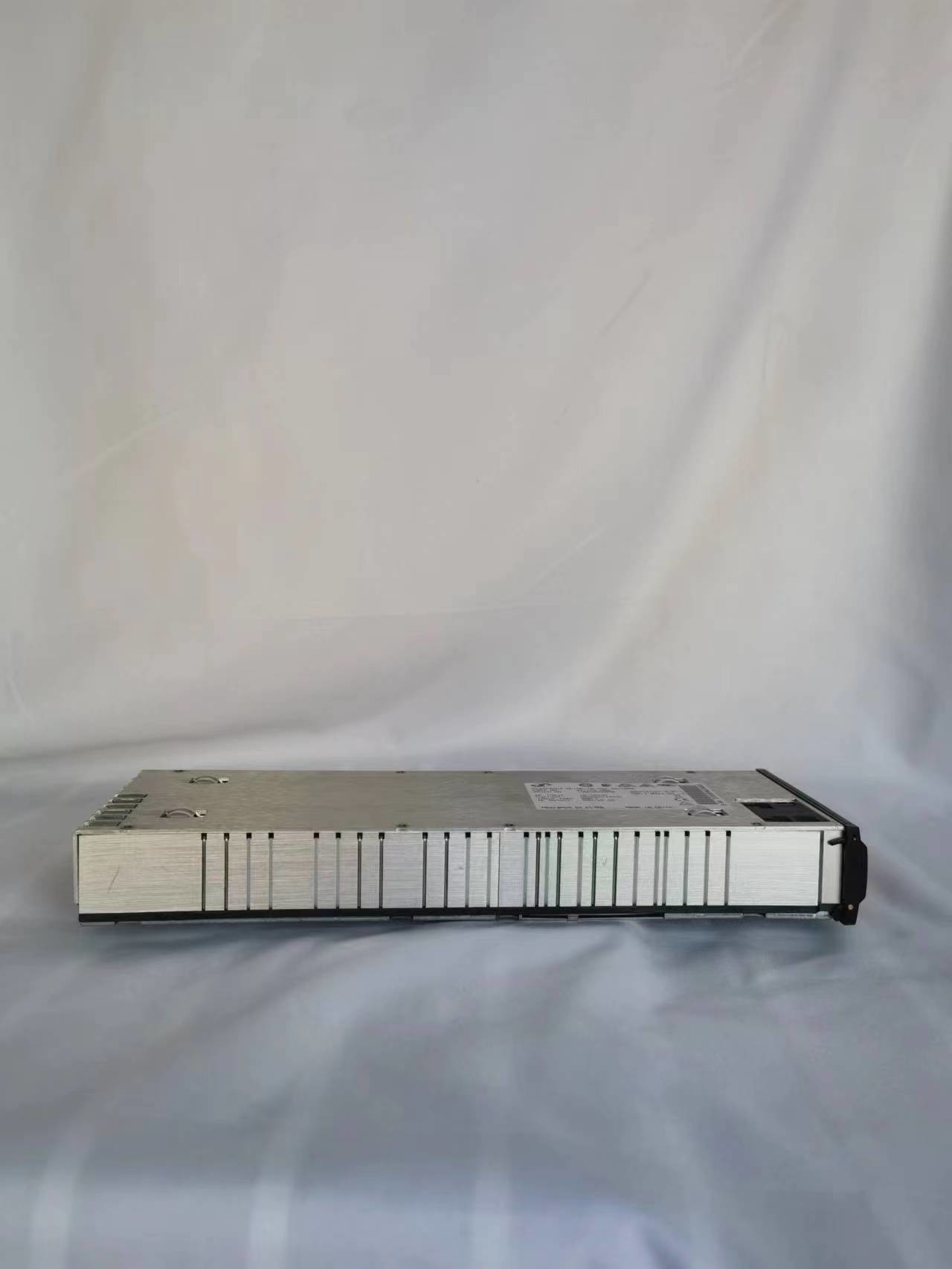

Eltek Flatpack2 DC/DC 18-75V 24V 48V 1350W (Mã SP: 241115.600 241115.602)
Bộ chuyển đổi Flatpack2 DC/DC bổ sung tính linh hoạt mới cho hệ thống nguồn Flatpack2. Đầu ra 24 Vdc hoặc 48 Vdc thứ cấp có thể được cung cấp từ pin điện áp chính. Ứng dụng yêu cầu cách ly điện giữa các tải cũng có thể được giải quyết.
Bus CAN cách ly điện có thể được kết nối với hệ thống điều khiển của hệ thống nguồn Eltek, cho phép giám sát và điều khiển các bộ chuyển đổi DC/DC mà không cần thêm bộ điều khiển riêng.
Thông số:
| Model 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Mã sản phẩm 241115.600 241115.602 |
| DỮ LIỆU ĐẦU VÀO |
| Điện áp vào 20 - 75 V DC (tắt máy< 16.5V DC) |
| Dòng điện (tối đa) 70 A DC (85 ADC trong khi tăng cường) |
| Bảo vệ Cầu chì và bảo vệ phân cực ngược |
| DỮ LIỆU ĐẦU RA |
| Điện áp (mặc định) 26 V DC 53 VDC |
| Điện áp (phạm vi điều chỉnh) 24 - 28 V DC 48 - 58.5 VDC |
| Công suất (tối đa) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W Tăng cường công suất 15s / 10 phút phục hồi (V IN > 25VDC) 2000W |
|
Dòng điện (tối đa) 56 A 28 A |
| Điều chỉnh điện áp tĩnh (tải 0 - 100%) ±1% ±0.5% |
| Điều chỉnh điện áp động ±5.0% cho biến đổi tải 10-90% hoặc 90-10%, thời gian điều chỉnh< 30ms |
| Độ gợn, băng thông 20MHz< 200 mV pp |
| Bảo vệ Chống đoản mạch, điốt OR -ing, Bảo vệ nhiệt độ cao, Giới hạn dòng điện đột biến khi cắm nóng, Tắt quá áp |
| CÁC THÔNG SỐ KỸ THUẬT KHÁC |
| Hiệu suất Lên đến 91.7 % Lên đến 93.8 % |
|
Cách ly 1.2 kVDC - đầu vào đến khung máy 1.9 kVDC - CAN đến khung máy 1.9 kVDC - đầu vào đến đầu ra 1.9 kVDC - CAN đến đầu vào 1.0 kVDC - đầu ra đến khung máy 1.9 kVDC - CAN đến đầu ra |
| Báo động: Đèn LED đỏ 'bật' Tắt điện áp đầu vào thấp và cao, Tắt nhiệt độ cao và thấp, Lỗi bộ chuyển đổi, Tắt quá áp trên đầu ra, Lỗi quạt, Báo động điện áp đầu ra thấp |
|
Cảnh báo: Đèn LED vàng 'bật' Bộ chuyển đổi ở chế độ giảm công suất, Giới hạn dòng điện đầu ra từ xa được kích hoạt, Điện áp đầu vào ngoài phạm vi, nhấp nháy khi quá áp, Mất giao tiếp CAN với bộ điều khiển |
| Bình thường (mô-đun đang chạy): Đèn LED xanh lục 'bật' |
| MTBF (Phương pháp III (a) của Telcordia SR-332, Phiên bản I) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| Nhiệt độ hoạt động -40 đến +75°C ( -40 đến +185°F), độ ẩm 5 - 95% RH không ngưng tụ |
| Giảm công suất nhiệt độ trên 55 °C (131°F) 1350W đến 1250W @ 65°C (149°F) và 800W @ 75°C (167°F) |
| Nhiệt độ bảo quản -40 đến +85°C ( -40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước[WxHxD] / Trọng lượng 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) /< 1.95 kg (4.3 lbs) |
| TIÊU CHUẨN THIẾT KẾ |
| An toàn điện UL 60950-1, EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4 ETSI EN 300 386 V.1.4.1 |
| Môi trường ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) Tuân thủ RoHS (2011/ 65/ EU) và WEEE (2002/96/ EC) |
