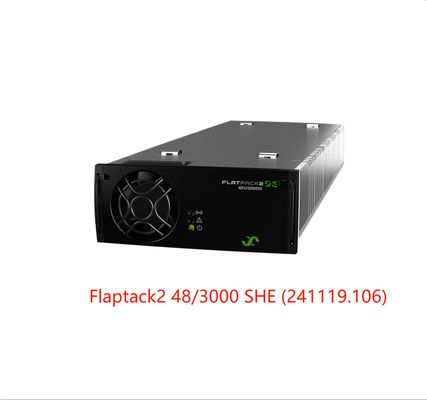

Bộ chỉnh lưu Eltek DC Flatpack2 48/3000 SHE, mô-đun 48Vdc 3000W (Mã hàng: 241119.106)
Flatpack2 48/3000 Super HE đang góp phần thiết lập tiêu chuẩn công nghiệp mới về hiệu suất trong thị trường điện DC. Với hiệu suất 97,8%, Super HE là bộ chỉnh lưu cao cấp đặc biệt phù hợp với các thị trường và ứng dụng nơi năng lượng có giá thành cao. Trong các ứng dụng kết nối lưới, thời gian hoàn vốn chỉ còn 2 năm so với các bộ chỉnh lưu HE tiêu chuẩn và trong các ứng dụng lai còn nhanh hơn.
Flatpack2 3000/48 Super HE hoàn toàn tương thích với các hệ thống Flatpack2 và Flatpack2 HE và có thể thay thế bất kỳ mô-đun Flatpack2 3kW nào.
Thông số:
| Model | 48/2000 SHE | 48/3000 SHE |
| Mã hàng | 241115.106 | 241119.106 |
| DỮ LIỆU ĐẦU VÀO | ||
| Điện áp (dải danh định) | 185 - 264 VAC | 206 - 264 VAC |
| Điện áp (dải hoạt động) | 85 - 264 VAC | |
| Tần số | 45 - 66 Hz | |
| Dòng điện tối đa | 11.6 ARMS | 16 ARMS |
| Bảo vệ | Cầu chì trong Live, varistor để bảo vệ quá độ, tắt máy khi VIN nằm ngoài phạm vi | |
| DỮ LIỆU ĐẦU RA | ||
| Điện áp (mặc định) | 53.5 VDC | |
| Điện áp (dải điều chỉnh) | 43.21) - 57.6 VDC | |
| Công suất tối đa, đầu vào danh định | 2000 W | 3000 W |
| Công suất tối đa, giảm định mức @VIN = 85 VAC | 850 W | 1000 W |
| Dòng điện tối đa, @VOUT = 48 VDC | 41.7 A | 62.5 A |
| Chia sẻ dòng điện | ±5.0% dòng điện tối đa | |
| Điều chỉnh điện áp tĩnh (tải 10-100%) | ±0.5% | |
| Điều chỉnh điện áp động | ±5.0% cho biến đổi tải 10-90% hoặc 90-10%, thời gian điều chỉnh< 50ms | |
| Thời gian duy trì, @tải 100% | >10ms; điện áp đầu ra > 42 VDC | |
| Độ gợn | <150 mVPP , băng thông 30 MHz | |
|
Bảo vệ |
Tắt máy quá áp, chống đoản mạch, nhiệt độ cao, giới hạn dòng điện đột biến khi cắm nóng, cầu chì | |
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | ||
| Hiệu suất đỉnh | 97.8 % | |
|
Cách ly |
3.0 kVAC – đầu vào đến đầu ra 1.5 kVAC – đầu vào đến đất bảo vệ 0.5 kVDC – đầu ra đến đất bảo vệ |
|
|
Báo động (Đèn LED đỏ) |
Tắt máy nguồn điện thấp, tắt máy nhiệt độ cao và thấp, Lỗi bộ chỉnh lưu, Tắt máy quá áp ở đầu ra, Lỗi quạt, Báo động điện áp thấp, Lỗi bus CAN | |
|
Cảnh báo (Đèn LED vàng) |
Bộ chỉnh lưu ở chế độ giảm công suất, Giới hạn dòng điện từ xa được kích hoạt, Điện áp đầu vào nằm ngoài phạm vi, nhấp nháy khi quá áp | |
| Bình thường (Đèn LED xanh lục) | Đầu vào và đầu ra ok | |
| MTBF (Phương pháp Telcordia SR-332 Iss.3 II Trường hợp L1) | 1 900 000 giờ | |
| Độ cao | Lên đến 4000m | |
| Nhiệt độ hoạt động (5 - 95% RH không ngưng tụ) | -40 - 75°C [-40 - 167°F ] | |
| Công suất đầu ra tối đa giảm định mức trên nhiệt độ / đến | 45°C [+113°F] / 1350 W | 45°C [+113°F] / 1800 W 2) |
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | |
| Kích thước[RxCxS] / Khối lượng | 109 x 41.0 x 327mm [4.25 x 1.61 x 13”] / 2.050 kg [4.5lbs] | |
| TIÊU CHUẨN THIẾT KẾ | ||
| An toàn điện | EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 | |
|
EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019 ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Phần 15:2020 |
|
|
Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Các phần của Loại 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 khoản 4.2. Các điều kiện hoạt động khác theo IEC 62040-5-3:2016 khoản 4.3, phải được tư vấn |
|
|
1) Hoạt động ở chế độ chờ / thử nghiệm (VOUT < 48VDC) giới hạn cho VIN> 230 VAC 2) Khi điện áp nguồn đầu vào dưới 210 VRMS việc giảm định mức nhiệt độ sẽ bắt đầu ở 40 °C và 1500 W sẽ có sẵn ở 75 °C 3) Được thử nghiệm theo Nhiệt độ, RH và Độ rung |
||
