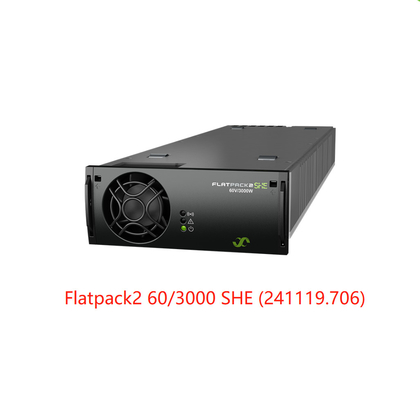

Bộ chỉnh lưu Eltek Flatpack2 60/3000 SHE 60Vdc 3000W Hiệu suất cao 97,85% (241119.706)
Bộ chỉnh lưu Flatpack2 60/3000 Super HE đang góp phần thiết lập tiêu chuẩn công nghiệp mới về hiệu suất trong thị trường nguồn DC.
Bộ chỉnh lưu Flatpack2 60/3000 Super HE đang góp phần thiết lập tiêu chuẩn công nghiệp mới về hiệu suất trong thị trường nguồn DC.
Với hiệu suất lên tới 97,8%, Super HE là bộ chỉnh lưu cao cấp đặc biệt phù hợp với các thị trường và ứng dụng nơi năng lượng có chi phí cao. Trong các ứng dụng kết nối lưới, thời gian hoàn vốn chỉ còn 2 năm so với bộ chỉnh lưu HE tiêu chuẩn, và trong các ứng dụng lai còn nhanh hơn.
Bộ chỉnh lưu Flatpack2 60/3000 Super HE hoàn toàn tương thích với các hệ thống Flatpack2 và Flatpack2 HE.
| Flatpack2 60/3000 SHE | |
| Mẫu mã | 60/3000 SHE |
| Mã sản phẩm | 241119.706 |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp (phạm vi danh định) | 206 - 264 V– đầu vào đến đất bảo vệ |
| Điện áp (phạm vi hoạt động) | 85 - 264 V– đầu vào đến đất bảo vệ |
| Tần số | 45 - 66 Hz |
| Dòng điện tối đa | 16 A việc giảm công suất theo nhiệt độ sẽ bắt đầu ở 40°C và 1500 W sẽ có sẵn ở 75°C |
| Tắt do quá áp, chống đoản mạch, nhiệt độ cao, giới hạn dòng khởi động khi cắm nóng, cầu chì | Cầu chì trong dây L, varistor chống quá áp, tắt khi VVÀOngoài phạm vi |
| DỮ LIỆU ĐẦU RA | |
| Điện áp (mặc định) | 67 V– đầu ra đến đất bảo vệ |
| Điện áp (phạm vi điều chỉnh) | 54 - 72 V– đầu ra đến đất bảo vệ |
| Công suất tối đa, đầu vào danh định | 3000 W |
| Công suất tối đa, giảm công suất @VVÀO= 85 V– đầu vào đến đất bảo vệ | 1000 W |
| Dòng điện tối đa, @VRA= 60 V– đầu ra đến đất bảo vệ | 50 A |
| Chia sẻ dòng điện | ±5,0% dòng điện tối đa |
| Điều chỉnh điện áp tĩnh (tải 10-100%) | ±0,5% |
| Điều chỉnh điện áp động | ±5,0% cho biến động tải 10-90% hoặc 90-10%, thời gian điều chỉnh< 50ms |
| Thời gian giữ (tải 3000W) | >10ms; điện áp đầu ra > 52,5 V– đầu ra đến đất bảo vệ |
| Nhiễu sóng | < 150 mVPP, băng thông 30 MHzBảo vệ |
|
Tắt do quá áp, chống đoản mạch, nhiệt độ cao, giới hạn dòng khởi động khi cắm nóng, cầu chì |
THÔNG SỐ KHÁC |
| Hiệu suất đỉnh | |
| 97,8 % | Cách điện |
|
3,0 kV |
AC– đầu vào đến đất bảo vệ1,5 kV AC– đầu vào đến đất bảo vệ0,6 kV DC– đầu ra đến đất bảo vệCảnh báo (Đèn LED đỏ) |
|
Tắt do điện áp lưới thấp, Tắt do nhiệt độ cao và thấp, Lỗi bộ chỉnh lưu, Tắt do quá áp đầu ra, Lỗi quạt (kích hoạt kết hợp với nhiệt độ bên trong cao), Cảnh báo điện áp thấp, Lỗi bus CAN |
Cảnh báo (Đèn LED vàng) |
| Bộ chỉnh lưu ở chế độ giảm công suất, Giới hạn dòng từ xa được kích hoạt, Điện áp đầu vào ngoài phạm vi, nhấp nháy khi quá áp | Bình thường (Đèn LED xanh) |
| Đầu vào và đầu ra ổn | Nhiệt độ hoạt động (5 - 95% RH không ngưng tụ.) |
| -40 - 75°C [-40 - 167°F ] | Công suất đầu ra tối đa giảm công suất trên nhiệt độ / đến |
| 3000W @ 45°C / 1800 W @ 75°C1) | MTBF (Phương pháp II của Telcordia SR-332 Phiên bản 3, Trường hợp |
|
L1) |
Kích thước [WxHxD] / Trọng lượng |
| 109 x 41,0 x 327mm [4,25 x 1,61 x 13”] / 2,050 kg [4,5lbs] | TIÊU CHUẨN THIẾT KẾ |
| An toàn điện | |
| IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 | EMC |
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011 |
EN 300 386:v2.1.1, FCC CFR 47 Phần 15:2013 Môi trường |
|
ETSI EN 300 019: 2-1 (Lớp 1.2) & 2-2 (Lớp 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) |
Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều 4.2. Các điều kiện hoạt động khác theo IEC 62040-5-3:2016 điều 4.3, cần được thông báo 1) Khi điện áp lưới đầu vào dưới 210 V |
| RMS việc giảm công suất theo nhiệt độ sẽ bắt đầu ở 40°C và 1500 W sẽ có sẵn ở 75°CGiải pháp | |
