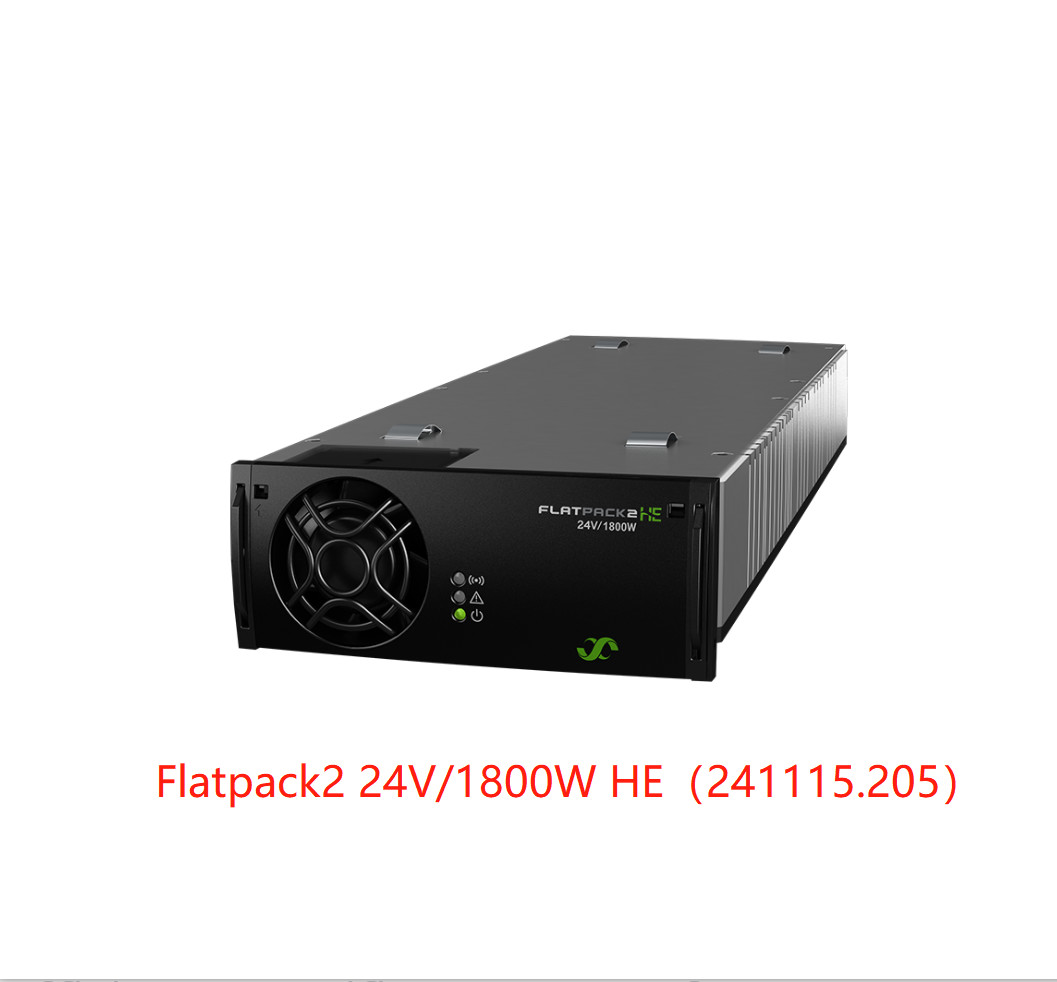

Mô-đun chỉnh sửa Eltek Flatpack2 24/1800 HE 24V 1800W hiệu suất cao (241115.205)
Sự kết hợp của thiết kế sáng tạo, hiệu quả và độ tin cậy làm cho Flatpack2 HE nổi bật.
So với các công nghệ cũ hơn với hiệu quả thậm chí kém hơn, một khoản đầu tư vào hệ thống Flatpack2 HE được hoàn trả trong vài năm bởi chi phí hoạt động giảm.
Khái niệm mô-đun Flatpack2 có rất nhiều lợi ích so với các giải pháp truyền thống trong ngành.Toàn bộ kích thước và dấu chân của tủ là 50% của kích thước kiểm soát thyristor. Xây dựng Hot Plug-in mô-đun cho phép dư thừa, n + 1, n + 2 cấu hình.
Dễ dàng sửa chữa với MTTR < 5 phút. MTBF rất cao > 350000 giờ, điện áp AC đầu vào rộng và dải tần số. Khả năng xây dựng các hệ thống kết hợp với máy chỉnh,Máy chuyển đổi DC/DC và biến tần được điều khiển bởi một bộ điều khiển.
Các thông số:
| Mô hình | 24/1800 HE |
| Số phần | 241115.205 |
| Dữ liệu đầu vào | |
| Điện áp (tỷ lệ) | 185 - 275 VAC/ 185 - 300 VDC |
| Điện áp (phạm vi) | 85 - 300 VAC/ 85 - 300 VDC |
| Tần số | 45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
| Hiện tại (tối đa) @ đầu vào danh nghĩa, tải đầy đủ | 11.25 ADC |
| Nhân tố năng lượng | 0.99 (@ 50-100% tải) |
| THD (@ 230 VAC) | < 4 % (@ tải đầy đủ) |
| Bảo vệ | Fuse trong cả hai đường dây, varistor để bảo vệ tạm thời, tắt khi VINra khỏi phạm vi |
| Dữ liệu đầu ra | |
| Điện áp (bên mặc định) | 26.75 VDC |
| Điện áp (phạm vi điều chỉnh) | 21.75 - 28.8 VDC |
| Công suất tối đa, đầu vào danh nghĩa | 1800 W |
| Công suất tối đa, giảm giá trị @VIN= 85 VDC | 750 W |
| Dòng điện tối đa, @VĐứng ngoài≤ 24 VDC | 75 A |
| Thời gian chờ, điện áp mặc định và tải 1000 W | 20 ms, VĐứng ngoài> 21 VDC |
| Chia sẻ hiện tại | ± 5% dòng điện tối đa từ 10 đến 100% tải |
| Điều chỉnh điện áp tĩnh (10-100% tải) | ± 0,5% từ tải 10 - 100% và nguồn cung cấp không bị giới hạn bởi các tấm PV |
| Điều chỉnh điện áp động | ± 5,0% đối với biến động tải 10-90% hoặc 90-10%, thời gian điều chỉnh < 50ms |
| Ripple | < 250 mVPP, băng thông 30 MHz |
| Tiếng ồn psophometric | < 2 mVRMS |
| Bảo vệ | Tắt quá điện áp, kết nối ngắn chứng minh, nhiệt độ cao, plug-in nóng inrush hiện tại giới hạn |
| Các thông số kỹ thuật khác | |
| Hiệu quả cao nhất | 95% |
| Sự cô lập | 3 kVAC️ đầu vào và đầu ra, 1,5 kVAC️ đất đầu vào, 0,5 kVDCĐịa chất sản xuất |
| Cảnh báo (LED màu đỏ) | Tắt nguồn điện thấp, Tắt nhiệt độ cao và thấp, Rắc rối của bộ điều chỉnh, Tắt điện áp quá mức trên đầu ra, Rắc rối quạt, báo động điện áp thấp, Rắc rối xe buýt CAN |
| Cảnh báo (LED màu vàng) | Chế độ điều chỉnh trong chế độ giảm điện năng, hạn chế dòng pin từ xa được kích hoạt, điện áp đầu vào ngoài phạm vi, nhấp nháy ở quá điện áp |
| Thông thường (Đèn đèn LED màu xanh lá cây) | Input và output ok |
| MTBF (Telcordia SR-332 Iss.I phương pháp III (a)) | >300 000 (@ Tmôi trường xung quanh: 25 °C) |
| Nhiệt độ hoạt động (5 - 95% RH không điều hòa) | - 40 -75°C [-40 - 167°F] |
| Tỷ lệ giảm công suất đầu ra tối đa trên temp / to | 45°C [+113°F] / 1200W |
| Nhiệt độ lưu trữ | -40 đến + 85 °C (-40 đến + 185 °F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước [WxHxD] / Trọng lượng | 109 x 41,0 x 327mm [4,25 x 1,61 x 13 ′′] / 1,950 kg [4,3 lbs] |
| Tiêu chuẩn thiết kế | |
| An toàn điện | Tiêu chuẩn EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007-6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010 IEC 61000-6-5:2015, EN 300 386:v2.1.1, FCC CFR 47 Phần 15:2008 |
|
Môi trường |
ETSI EN 300 019: 2-1 (Lớp 1.2) & 2-2 (Lớp 2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều khoản 4.2Các điều kiện vận hành khác theo IEC 62040-5-3:2016 điều 4.3, phải được thông báo |
| 1) Sức mạnh tối đa giảm xuống 1000W @ 230Vac & 16 2/3Hz đầu vào | |
Giải pháp
Chúng tôi cung cấp một giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật,và dịch vụ bảo trì cho các công ty viễn thông trong và ngoài Trung QuốcChúng tôi có một đội ngũ có năng lực và một mạng lưới các đối tác đáng tin cậy trên toàn thế giới.
FAQ:
1Làm thế nào để kiểm soát chất lượng?
A:Tất cả các sản phẩm trước khi vận chuyển được mô phỏng các kịch bản sử dụng, tải và tải đầy đủ và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2Số lượng đặt hàng tối thiểu là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cũng có thể được thực hiện.
3Cô có thể giới thiệu công ty của cô không?
A: Tôi rất vinh dự. Tôi sẽ gửi cho bạn tài liệu giới thiệu công ty sau đó để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin công ty của chúng tôi.
4Ưu điểm của công ty anh là gì?
A:Dự trữ đầy đủ và đảm bảo cung cấp cho việc gia hạn tiếp theo, linh hoạt theo nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5Tôi có thể gửi mẫu không?
A: Bạn có thể gửi các mẫu, các mẫu là chủ đề của sự tự hào lớn, và hàng hóa cần phải được chịu bởi bạn.
6Công ty của bạn giải quyết vấn đề về chất lượng như thế nào?
A: Công ty chúng tôi đã làm trong ngành này trong gần 10 năm. Nó đã có một danh tiếng nhất định. Chúng tôi sẽ phân tích cẩn thận. Nếu đó thực sự là vấn đề chất lượng của chúng tôi, chúng tôi sẽ tìm cách giải quyết vấn đề này.bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để cho bạn có bất kỳ sau khi lo lắng, đội ngũ dịch vụ của chúng tôi sẽ rất vui khi phục vụ bạn.
7 Wmũ aboQua chất lượng?
A: 100% nguyên bản với gói mới. chúng tôi sẽ kiểm tra mỗi mặt hàng trước khi gửi để đảm bảo mỗi mặt hàng có chất lượng tốt.
8 HCó bao nhiêu tháng bảo hành không?
A: Bảo hành chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa chất lượng kém?
A: Hàng hóa có thể được gửi bằng phí bưu chính của chúng tôi cho bất kỳ sản phẩm chất lượng kém trong thời gian bảo hành.
