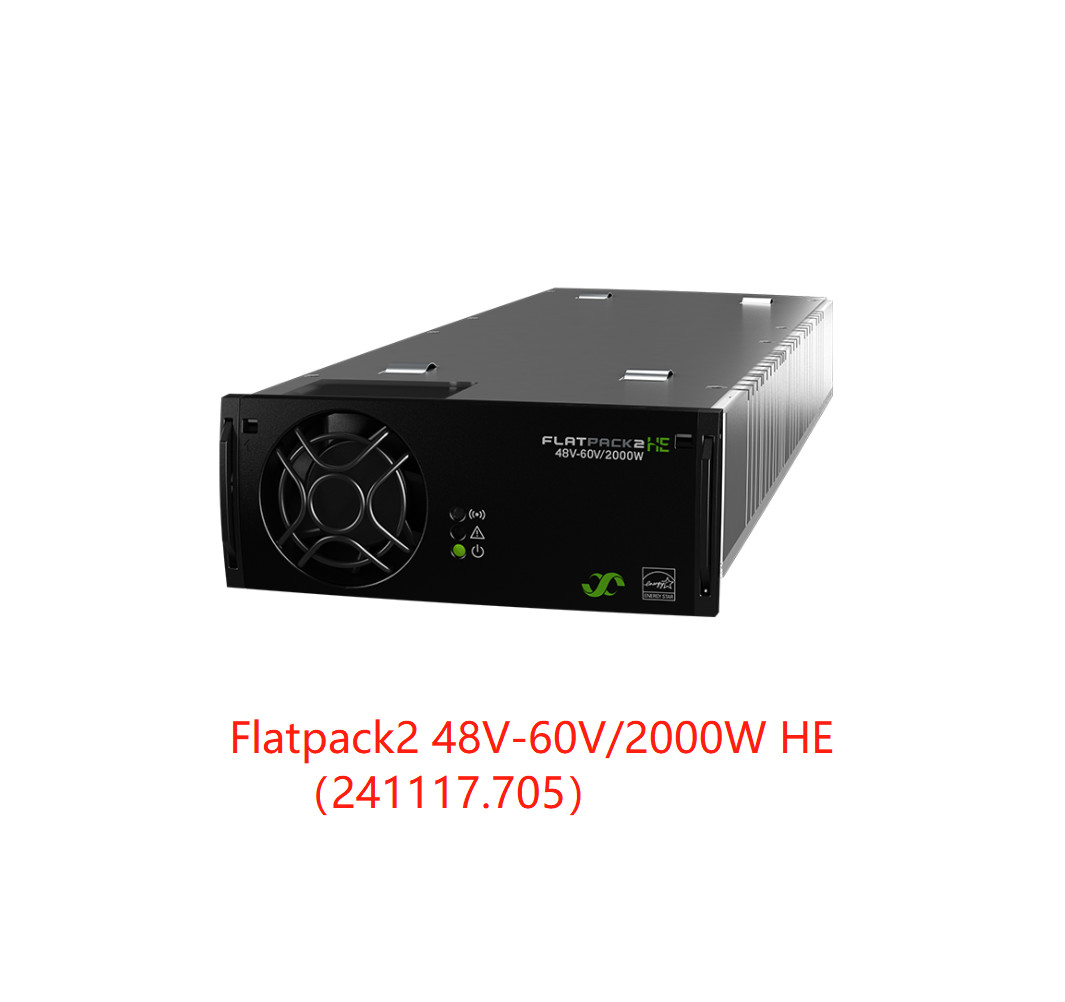

Mô-đun Chỉnh lưu Eltek Flatpack2 48V-60V/ 2000W HE (mã sản phẩm: 241115.705)
Bộ chỉnh lưu hiệu suất cao, đáng tin cậy cho các ứng dụng công nghiệp.

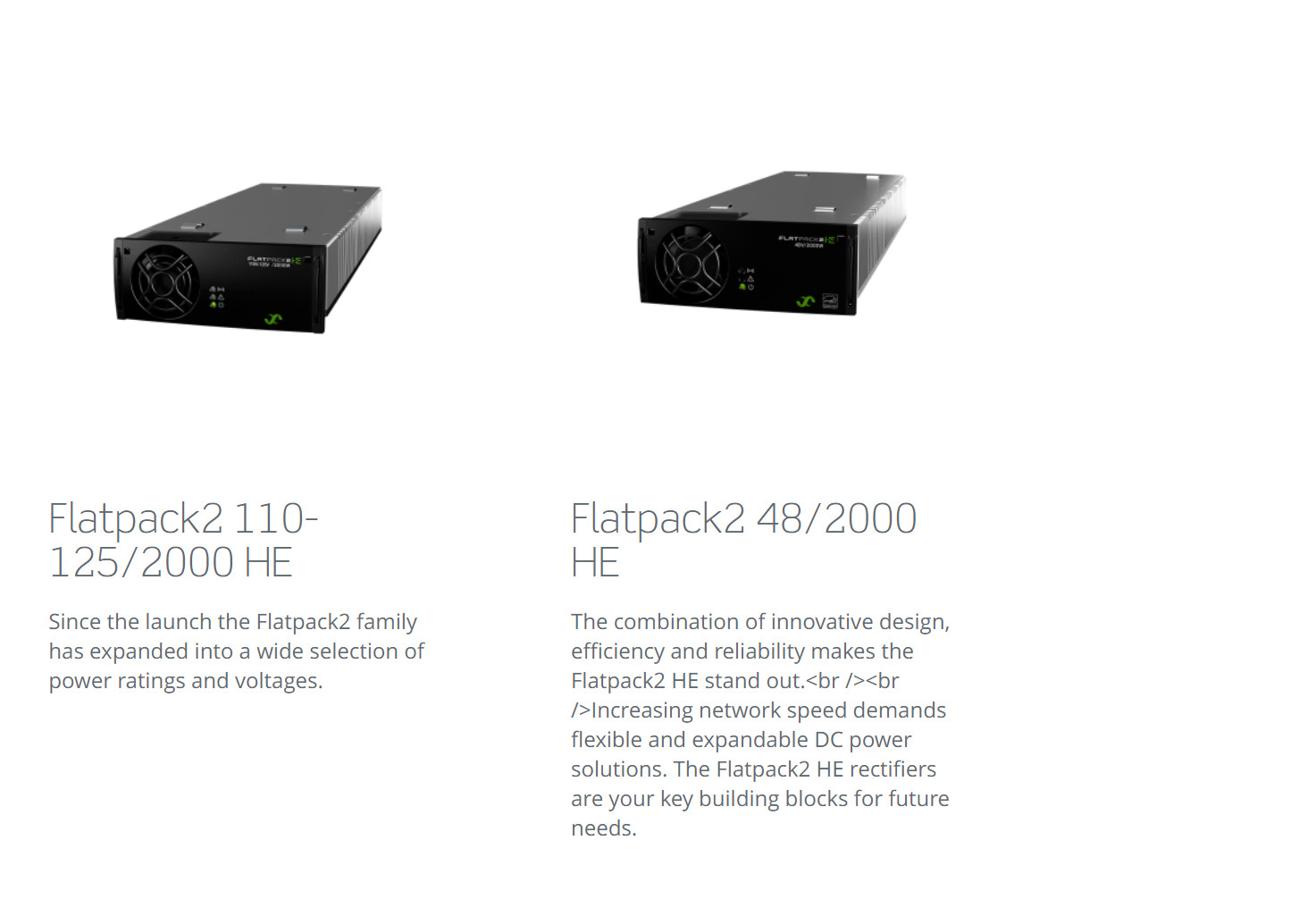

Kể từ khi ra mắt, dòng Flatpack2 đã mở rộng thành nhiều lựa chọn về công suất và điện áp. Flatpack2 48V-60V/2000W HE là bộ chỉnh lưu tiết kiệm chi phí cho các hệ thống ắc quy axit-chì 48V và 60V cũng như NiCad 48V.
l Hiệu suất cao – 96.2 %
l Độ tin cậy đã được chứng minh
l Mật độ công suất cao
l Tính linh hoạt trong ứng dụng - từ 2kw đến các hệ thống nhiều tủ
l Thiết kế dạng mô-đun - MTTR và LT5 phút
l Chấp nhận đầu vào DC (bộ chuyển đổi DC/DC)
l Tuân thủ toàn cầu (CE, UL, NEBS)
l Chứng nhận hàng hải và ngoài khơi
l Công nghệ đã được cấp bằng sáng chế
Thông số:
| Model 48-60/2000 HE |

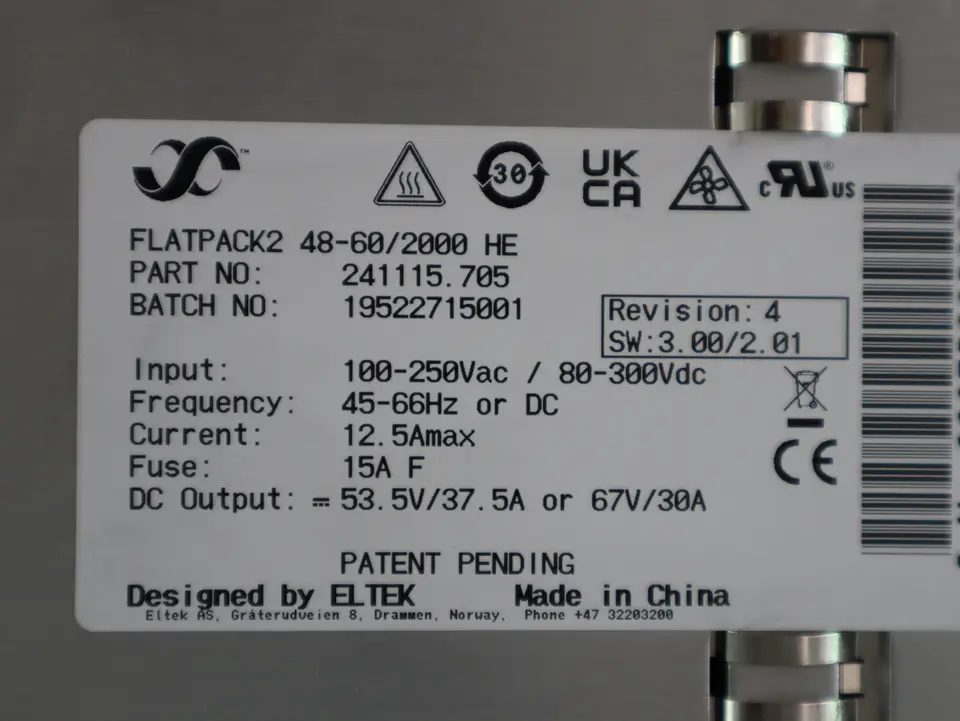

| Mã sản phẩm 241115.705 |
| DỮ LIỆU ĐẦU VÀO |
| Điện áp (danh định) 185 - 275 VAC / 185 - 275 VDC |
| Điện áp (dải hoạt động) 85 - 300 VAC / 80 - 300 VDC |
| Dòng điện (tối đa) @ đầu vào danh định, tải đầy đủ 11.6 ARMS |
| Tần số 45 - 66 Hz / 0 Hz |
| Hệ số công suất > 0.99 ở 50% tải trở lên |
| THD < 5% ở 100% tải |
| Bảo vệ Cầu chì trong L & N, Varistor, Tắt máy khi điện áp đầu vào nằm ngoài dải hoạt động |
| DỮ LIỆU ĐẦU RA |
| Điện áp (mặc định) 1) 53.5 VDC (67 VDC ở chế độ 60V) |
| Điện áp (dải điều chỉnh) 1) 39.9 - 72 VDC |
| Công suất (tối đa) @ đầu vào danh định 2000 W (@VOUT ≥ 48VDC) |
| Công suất @ 85 VAC 750 W |
| Dòng điện (tối đa) @ đầu vào danh định 41.6 A (@VOUT < 48VDC) |
| Thời gian duy trì, công suất đầu ra 1500W >20ms; điện áp đầu ra > 53.5 VDC (chế độ 60V) |
| Chia sẻ dòng điện (tải 10 - 100%) ±5% dòng điện tối đa từ 10 đến 100% tải |
| Điều chỉnh điện áp tĩnh (tải 10 - 100%) ±0.5% |
| Điều chỉnh điện áp động ±5.0% cho biến đổi tải 10-80% hoặc 80-10%, thời gian điều chỉnh < 50ms |
| Độ gợn và nhiễu < 150 mVPP , băng thông 30 MHz / < 2 mVRMS psophometric |
| Bảo vệ Cầu chì, Chống đoản mạch, Bảo vệ nhiệt độ cao, Tắt quá áp |
| CÁC THÔNG SỐ KỸ THUẬT KHÁC |
| Hiệu suất 96.2 % |
| Cách ly 3.0 kVAC - đầu vào đến đầu ra, 1.5 kVAC - đầu vào đến đất, 500 VDC - đầu ra đến đất |
|
Tắt điện áp đầu vào thấp / cao, Tắt nhiệt độ cao / thấp, Bộ chỉnh lưu Báo động: Đèn LED đỏ Lỗi, Tắt quá áp ở đầu ra, Lỗi quạt, Báo động điện áp đầu ra thấp, Lỗi bus CAN |
|
Bộ chỉnh lưu ở chế độ giảm công suất, Giới hạn dòng điện đầu ra từ xa được kích hoạt, Đầu vào Cảnh báo: Đèn LED vàng điện áp ngoài phạm vi, nhấp nháy khi quá áp, Mất giao tiếp CAN với bộ điều khiển |
| Hoạt động bình thường: Đèn LED xanh lục |
| MTBF (Telcordia SR-332 Iss.I phương pháp III (a)) >350 000 (@ Tmôi trường : 25 °C) |
| Nhiệt độ hoạt động (5-95% RH n.cond. hum.) -40 đến + 75°C [-40 đến +167°F] |
| Công suất đầu ra tối đa giảm trên nhiệt độ / đến 45°C [113°F] / 1200W @ 75°C[167°F] |
| Nhiệt độ bảo quản -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước[RxCxS] / Khối lượng 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.950 kg (4.3lbs) |
| TIÊU CHUẨN THIẾT KẾ |
| An toàn điện EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 |
| Hàng hải DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 khoản 4.2. Khác điều kiện hoạt động theo IEC 62040-5-3:2016 khoản 4.3, phải được tư vấn |
|
1) Cài đặt OVS từ chế độ chọn bộ điều khiển: OVS≤59.5V = chế độ 48V (42-58V), 59.5V 2) Chỉ hợp lệ cho mã sản phẩm 241115.705M |
