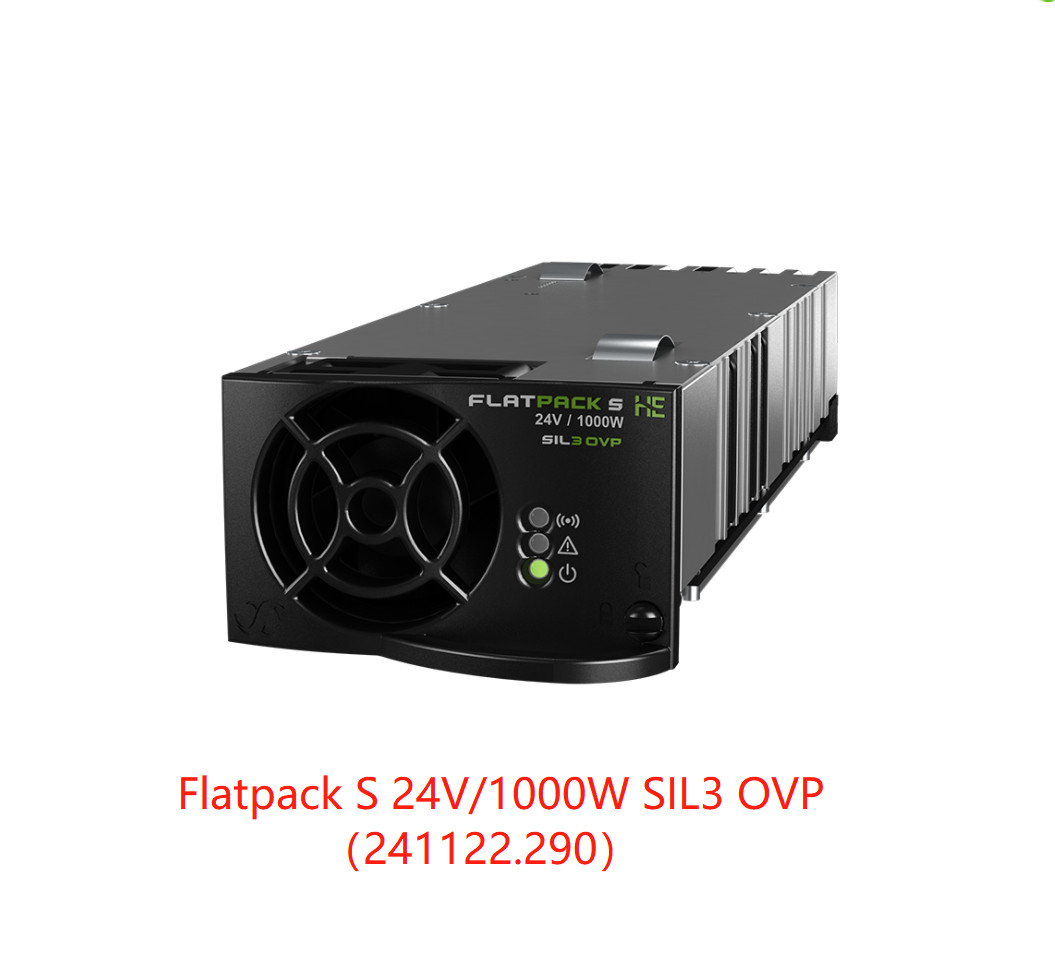

Mô-đun chỉnh lưu Eltek Flatpack S 24V / 1000W SIL3 OVP (Part No: 241122.209)
Flatpack S cung cấp mật độ năng lượng cao, dải nhiệt độ rộng và độ tin cậy tuyệt vời trong lớp vỏ nhỏ sâu 210 mm.Flatpack S 24V / 1000W SIL3 OVP được nhắm mục tiêu vào Hệ thống An toàn và Tự động hóa (SAS) trong ngành công nghiệp chế biến và ngoài khơi yêu cầu bảo vệ quá áp định mức SIL trên đầu ra DC.
Được sử dụng trong tủ rack 3U với bộ điều khiển Smartpack S, bộ chỉnh lưu Flatpack S đáp ứng các ứng dụng từ 2 đến 8kW sử dụng không gian tối thiểu, dưới 18 lít và tản nhiệt thấp.
Thông số :
| Người mẫu | 24/1000 SIL3 OVP |
| Phần số | 241122.290 |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp (danh định) | 230 V AC / DC |
| Điện áp (đầy đủ điện) | 185 - 275 V AC / DC |
| Điện áp (công suất đầy đủ, hệ số công suất giảm) | 275 - 305 V AC / DC |
| Điện áp (giảm công suất, khử xếp hạng tuyến tính) | 85-185 V AC / DC |
| Tần số (danh định / phạm vi) | 45 - 66 Hz / 0 Hz |
| Hiện tại (tối đa) | 5.9 A RMS |
| Hệ số công suất | > 0,99 khi tải 50% trở lên |
| Sự bảo vệ | Cầu chì và tắt máy trên 305 V AC / 300 V DC và dưới 85V AC / DC |
| DỮ LIỆU ĐẦU RA | |
| Điện áp (mặc định) | 26,7 V DC |
| Điện áp (phạm vi điều chỉnh) | 21,5 - 28 V DC |
| Công suất (tối đa) @ đầu vào danh nghĩa | 1000 W |
| Công suất @ 85 VAC | 420 W |
| Hiện tại (tối đa) @ đầu vào danh nghĩa | 41,7 A (@V OUT <24 VDC) |
| Chia sẻ hiện tại (10 - 100% tải) | ± 5% dòng điện tối đa từ 10 đến 100% tải |
| Điều chỉnh điện áp tĩnh (10 - 100% tải) | ± 0,5% |
| Điều chỉnh điện áp động | ± 5,0% đối với biến đổi tải 10-90% hoặc 90-10%, thời gian quy định <50ms |
| Giữ thời gian | > 20 mili giây;điện áp đầu ra> 41 V DC |
| Ripple | <200 mV từ đỉnh đến đỉnh, băng thông 30 MHz |
| Sự bảo vệ | Chặn OR-ing Diode, Chống ngắn mạch và bảo vệ nhiệt độ cao |
| Bảo vệ quá áp, thông số SIL3 |
• Mức bảo vệ: 30V • PFD = TBS • Khoảng thời gian kiểm tra bằng chứng: 15 năm • SFF = TBS • Xử lý lỗi thành phần kép |
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | |
| Hiệu quả @ đầu vào danh nghĩa | 92,50% |
| Sự cách ly | 3.0 kVAC - đầu vào đến đầu ra, 1,5 kV AC - đầu vào đất & 0,5 kV DC - đầu ra nối đất |
| Báo thức: Đèn LED đỏ |
Ngắt nguồn điện thấp, tắt máy ở nhiệt độ cao và thấp, Hỏng bộ chỉnh lưu, Quá áp tắt đầu ra, hỏng quạt, báo động điện áp thấp, hỏng bus CAN |
| Cảnh báo: Đèn LED vàng |
Bộ chỉnh lưu ở chế độ giảm tốc độ nguồn, Kích hoạt giới hạn dòng pin từ xa, Điện áp đầu vào hết phạm vi, nhấp nháy ở quá áp |
| Hoạt động bình thường: Đèn LED màu xanh lá cây | |
| Rơ le cảnh báo tiềm năng (thường mở) |
Mở khi có báo động, mất điện lưới và tải> 40% (đảm bảo dự phòng trong hệ thống 1 + 1) khi không kết nối với bộ điều khiển |
| Bình thường (mô-đun đang chạy): Đèn LED xanh lục 'bật' | |
| Tiếng ồn | <46dBA ở đầu vào danh nghĩa và đầy tải |
| MTBF (Telcordia SR-332 Issue I method III (a)) | > 300 000 (@ Tambient: 25 ° C) |
| Nhiệt độ hoạt động |
-40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 5 - 95% RH không ngưng tụ Công suất đầu ra giảm tỷ lệ tuyến tính từ 1000W @ 45 ° C (113 ° F) đến 400W @ 85 ° C (185 ° F) |
| Nhiệt độ bảo quản | -40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước [WxHxD] / Trọng lượng | 72 x 41,5 x 210mm (2,83 x 1,63 x 8,27 ”) / <1 kg (2 lbs) |
| TIÊU CHUẨN THIẾT KẾ | |
| An toàn điện | UL 60950-1, EN 60950-1, IEC 61508 |
| Hàng hải | DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): Nhiệt độ Cl.B, Độ ẩm Cl.B, Rung Cl.A, EMC Cl.B1) Phiên bản lần thứ 4 IEC 60945-4 |
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 / -5 FCC Phần 15 Phần phụ 109 |
| Môi trường |
ETSI EN 300 019: 2-1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) Tuân thủ RoHS (2011/65 / EU) và WEEE (2002/96 / EC) |
| 1) Loại B yêu cầu bộ lọc bên ngoài trên đầu vào (p / n 241120.930) | |
