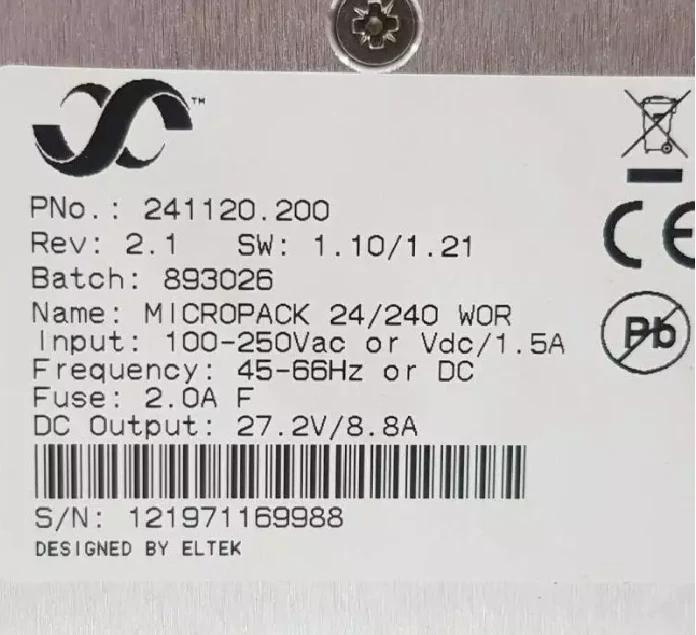

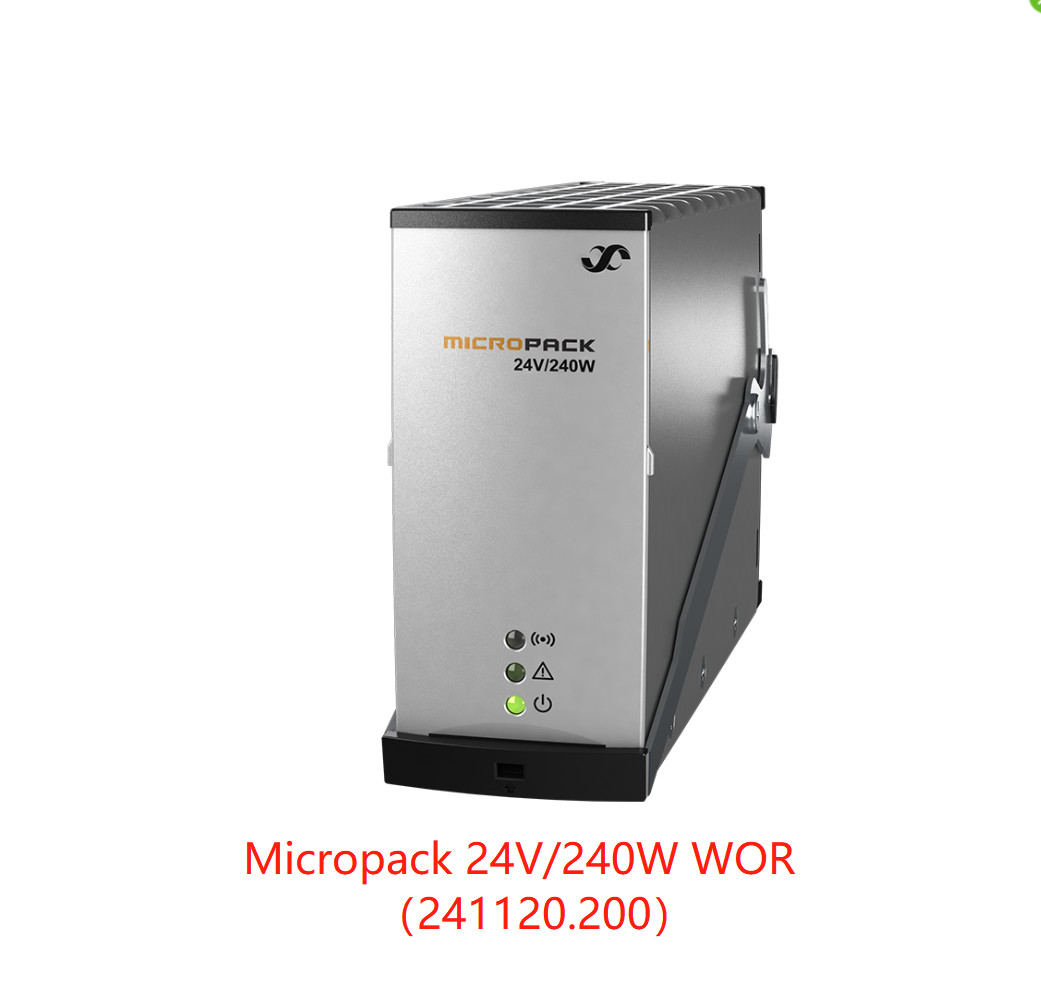

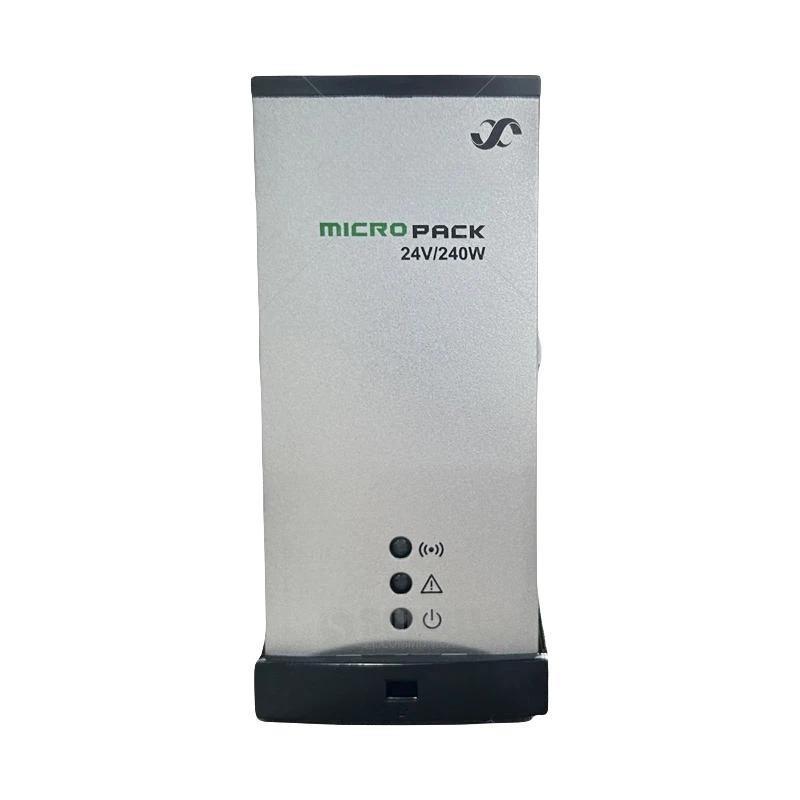

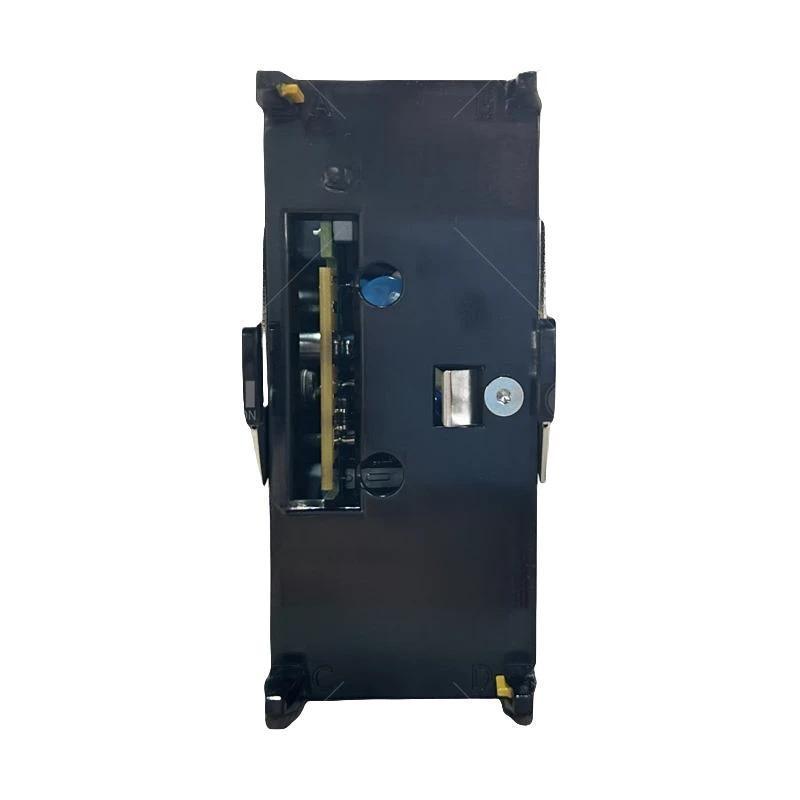

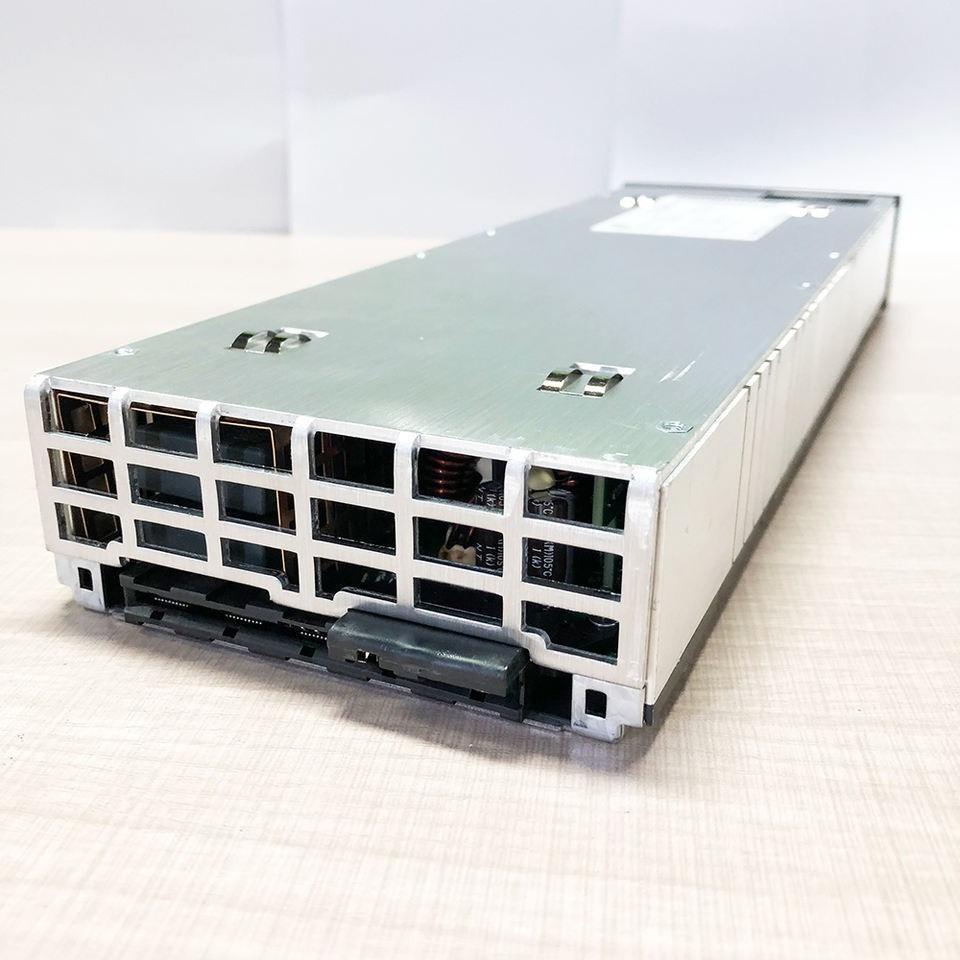

Eltek Micropack Rectifier Module 24V / 240W (phần số: 241120.200)
Hệ thống Micropack được làm mát đối lưu, được thiết kế cho các ứng dụng ít tiêu tốn điện năng hơn, nhưng vẫn có các tùy chọn chức năng hệ thống để phù hợp với mọi yêu cầu.
Sử dụng độc lập hoặc trong một hệ thống có thể định cấu hình linh hoạt ngoài kệ.
Hệ thống nguồn Micropack mở rộng mạng của bạn thêm một bước nữa.Với phạm vi tải thường từ 120W đến 1000W, và trong các tùy chọn 12, 24 và 48V, hệ thống hoàn hảo cho nhiều ứng dụng khác nhau.
Thông số :
| Người mẫu | 12V / 120W | 24V / 240W | 48V / 250W |
| Phần số | 241120.300 | 241120.200 | 241120.100 |
| DỮ LIỆU ĐẦU VÀO | |||
| Dải điện áp | 85-300 V AC / DC 1) | ||
| Dải điện áp (danh định) | 130 - 275 V AC / DC | 185 - 275 V AC / DC 1) | |
| Tính thường xuyên | 0 - 66 Hz 1) | ||
| Dòng điện tối đa, đầu vào 230V / tổng thể (tăng cường) | 0,6 A / 2,0 A | 1,2 A / 2,0 A | 1,2 A / 1,9 A |
| Dòng rò rỉ đất tối đa | 2.0 mA (@ 250V AC / 50Hz) | ||
| Hệ số công suất | 0,97 (@ 70 - 100% tải) | 0,98 (@ 55 - 100% tải) | 0,98 (@ 50 - 100% tải) |
| THD (@ 230 VAC) | <5% (@ 80 - 100% tải) | <5% (@ 50 - 100% tải) | <5% (@ 50 - 100% tải) |
| Sự bảo vệ | Varistor để bảo vệ tạm thời, cầu chì ở cả hai dòng (2x 2.0 A), tắt trên 300 V AC / DC | ||
| DỮ LIỆU ĐẦU RA | |||
| Điện áp mặc định | 13,6 V DC | 27,2 VDC | 53,5 VDC |
| Dải điện áp | 10,7 - 18,0 V DC | 21,5 - 36 VDC | 43,5 - 57,6 V DC |
| Dải điện áp không có bộ điều khiển | 10,7 - 15,0 V DC | 21,5 - 30 VDC | 43,5 - 57,6 V DC |
| # Pb cell được hỗ trợ (1.8 - 2.4 V DC / cell) | 6 - 7 | 12 - 15 | 24 |
| # Tế bào NiCad được hỗ trợ (1.05 - 1.65 V DC / cell) | 10 - 11 2) | 20 - 222) | - |
| Công suất tối đa, tăng danh nghĩa / 60 giây | 120 W / 160 W | 240 W / 315 W | 250 W / - |
| Dòng điện tối đa, @ 12/24 / 48V DC / boost / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 A / - / - |
| Chia sẻ hiện tại | ± 5% dòng điện tối đa từ 10 đến 100% tải | ||
| Điều chỉnh điện áp tĩnh ± | 0,5% từ 10% đến 100% tải và đầu vào danh nghĩa | ||
| Điều chỉnh điện áp động | ± 5% <10ms, bước tải 10% đến 90% hoặc ngược lại ở điện áp đầu ra danh định | ||
| Thời gian chờ, điện áp mặc định và nguồn điện đầy đủ | 20 ms, V OUT> 10,7 VDC | 20 ms, VOUT> 21,5 VDC | 20 ms, VOUT> 43 VDC |
| Rippel và nhiễu, 30 MHz bw / psophometric | <200 mV PP / 5 mV RMS | <200 mV PP / 5 mV RMS | <150 mV PP / 2 mV RMS |
| Sự bảo vệ | Ngắt quá áp, chống đoản mạch, nhiệt độ cao, giới hạn dòng khởi động phích cắm nóng, cầu chì | ||
| CÁC THÔNG SỐ KỸ THUẬT KHÁC | |||
| Hiệu quả @ đầu vào / đầu ra danh nghĩa, đỉnh / dải | 89,5% /> 88%, 50-100% tải | 93,0% /> 92%, 50-100% tải | 93,6% /> 93%, 50-100% tải |
| Sự cách ly | 3.0 kVAC - đầu vào và đầu ra, 1,5 kV AC - đầu vào đất, 0,5 kV DC - đầu ra đất | ||
| Báo thức: Đèn LED đỏ 'bật | Ngắt nguồn điện thấp, Ngắt nhiệt độ cao và thấp, Hỏng bộ chỉnh lưu, Ngắt quá áp ở ngõ ra, Hỏng quạt, Cảnh báo điện áp thấp, Hỏng bus CAN | ||
| Cảnh báo: Đèn LED vàng 'bật' | Bộ chỉnh lưu ở chế độ giảm tốc độ công suất, Kích hoạt giới hạn dòng pin từ xa, Điện áp đầu vào nằm ngoài phạm vi, nhấp nháy khi quá áp | ||
| Bình thường (mô-đun đang chạy): Đèn LED xanh lục 'bật' | |||
| Đầu ra cảnh báo (bị cô lập) | NO (+ đầu cuối tích cực), COM (đầu cuối âm).Tối đa 60 V / 100 mA | ||
| MTBF (Telcordia SR-332 Issue I method III (a)) | > 480 000h (@T AMBIENT = 25 ° C) | > 480 000h (@T AMBIENT = 25 ° C) | > 500 000h (@T AMBIENT = 25 ° C) |
| Nhiệt độ hoạt động (5 - 95% RH không dẫn.) Công suất đầu ra giảm tốc độ trên nhiệt độ / đến |
-40 đến + 70 ° C [-40 - + 158 ° F] + 55 ° C / 50W @ + 70 ° C |
-40 đến + 60 ° C [-40 đến + 142 ° F] + 45 ° C / 80W @ + 60 ° C |
-40 đến + 75 ° C [-40 đến + 167 ° F] + 55 ° C / 140W @ + 75 ° C |
| Nhiệt độ bảo quản | -40 đến + 85 ° C (-40 đến + 185 ° F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước [WxHxD] / Trọng lượng | 39,0 x 88,5 x 149mm [1,54 x 3,48 x 5,87 "] / 0,5 kg [1,1 lbs] | ||
| TIÊU CHUẨN THIẾT KẾ | |||
| An toàn điện | UL 60950 -1, EN 60950 -1, CSA 22.2 | ||
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| Sóng hài chính | EN 61000 -3-2 | ||
| Môi trường |
ETSI EN 300 019: 2 -1 (Loại 1.2), 2-2 (Loại 2.3) & 2-3 (Loại 3.2) ETSI EN 300 132-2 2002/95 / EC (RoHS) & 2002/96 / EC (WEEE) |
||
|
Tuân thủ biển (EMC lớp B với bộ lọc AC) |
Các Quy tắc DnV về Phân loại Tàu, Thủ công Tốc độ Cao & Hạng nhẹ và Tiêu chuẩn DnV Ngoài khơi | ||
|
1) Hỗ trợ DC cho 241120.200 với FW chính 404088.009 (từ phiên bản HW 1.2) và 241120.100 từ phiên bản HW 2 2) 11/22 ô với điện áp tăng tối đa 1.636 V DC / ô 3) Chức năng Quick-Trip, nếu V OUT = 5 VDC, một xung dòng điện 35 ms được tạo ra để giúp ngắt cầu chì / MCB trên nhánh ngắn mạch 4) Chỉ 12V và 24V |
|||
