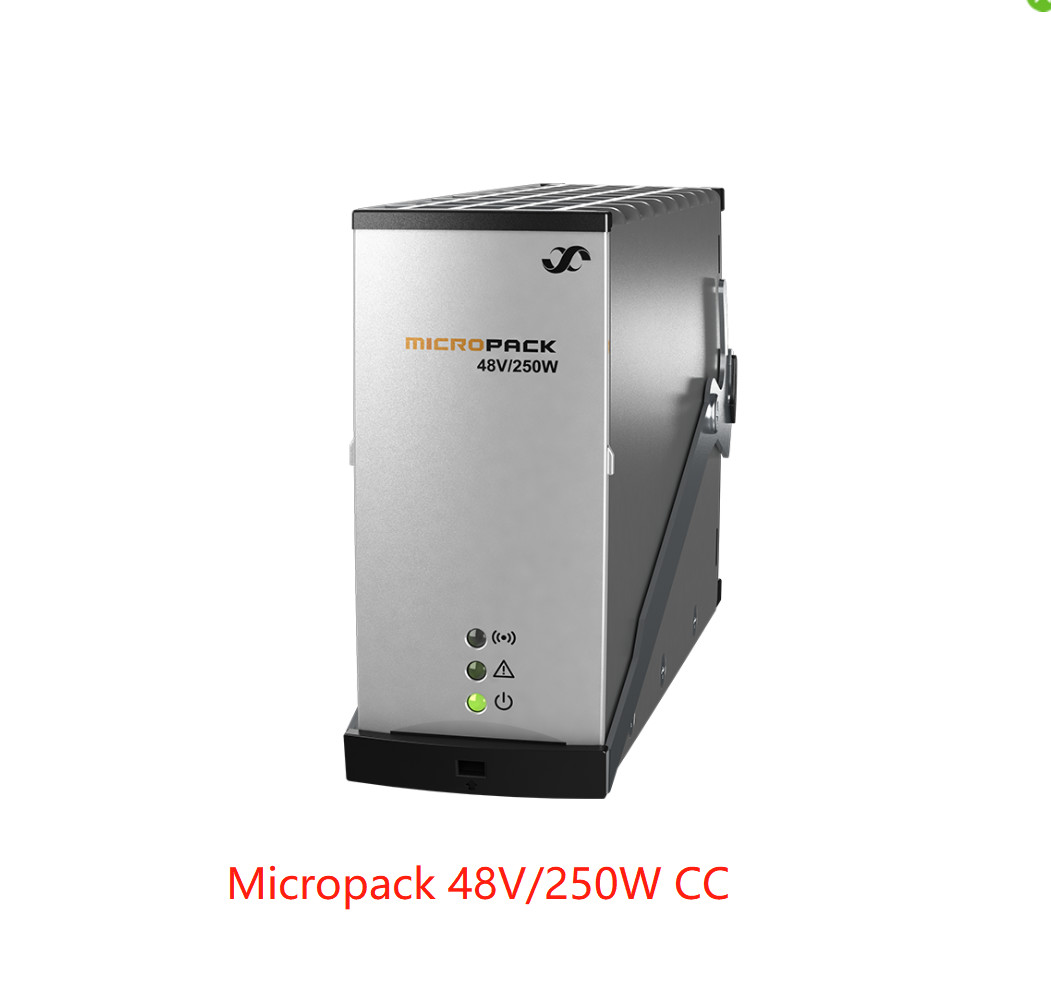

Eltek Micropack Rectifier Module 48V/250W (part No.: 241120.100)
Eltek Micropack Rectifier Module 48V/250W (part No.: 241120.100)
Mô-đun nguồn DIN rail nhỏ gọn, đầy đủ tính năng
Hệ thống điện Micropack mở rộng mạng của bạn thêm một bước nữa.Với phạm vi tải thường giữa
120W và 1000W, và trong các tùy chọn 12, 24 và 48V, hệ thống này hoàn hảo cho rất nhiều ứng dụng.
Thông số :
| Người mẫu | 12V / 120W | 24V / 240W | 48V / 250W |
| một phần số | 241120.300 | 241120.200 | 241120.100 |
| DỮ LIỆU ĐẦU VÀO | |||
| dải điện áp | 85 - 300 V AC/ DC 1) | ||
| Dải điện áp (danh nghĩa) | 130 - 275 V AC/ DC | 185 - 275 V AC/ DC 1) | |
| Tính thường xuyên | 0 - 66 Hz 1) | ||
| Dòng điện tối đa, đầu vào 230V / tổng thể (tăng cường) | 0,6 A / 2,0 A | 1,2 A / 2,0 A | 1,2 A / 1,9 A |
| Dòng rò đất tối đa | 2,0 mA (@ 250V AC/ 50Hz) | ||
| Hệ số công suất | 0,97 (@ 70 - 100 % tải) | 0,98 (@ 55 - 100 % tải) | 0,98 (@ 50 - 100 % tải) |
| THD (@ 230 VAC) | < 5 % (@ 80 - 100 % tải) | < 5 % (@ 50 - 100 % tải) | < 5 % (@ 50 - 100 % tải) |
| Sự bảo vệ | Biến trở để bảo vệ quá độ, cầu chì ở cả hai đường (2x 2,0 A), tắt máy trên 300 V AC/DC | ||
| DỮ LIỆU ĐẦU RA | |||
| điện áp mặc định | 13,6 V một chiều | 27,2VDC | 53,5VDC |
| dải điện áp | 10,7 - 18,0 V một chiều | 21,5 - 36VDC | 43,5 - 57,6 V một chiều |
| Dải điện áp không có bộ điều khiển | 10,7 - 15,0 V một chiều | 21,5 - 30VDC | 43,5 - 57,6 V một chiều |
| # Hỗ trợ tế bào Pb (1,8 - 2,4 V DC/ tế bào) | 6 - 7 | 12 - 15 | 24 |
| # Ô NiCad được hỗ trợ (1,05 - 1,65 V DC/ô) | 10 - 11 2) | 20 - 222) | - |
| Công suất tối đa, tăng danh nghĩa / 60s | 120 W / 160 W | 240 W / 315 W | 250 W / - |
| Dòng điện tối đa, @12/ 24/ 48V DC / boost / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 A / - / - |
| Chia sẻ hiện tại | ±5% dòng điện tối đa từ 10 đến 100% tải | ||
| Điều chỉnh điện áp tĩnh ± | 0,5% từ 10% đến 100% tải và đầu vào danh nghĩa | ||
| điều chỉnh điện áp động | ± 5 % < 10ms, bước tải 10% đến 90% hoặc ngược lại ở điện áp đầu ra danh nghĩa | ||
| Thời gian giữ, điện áp mặc định và toàn bộ công suất | 20 ms, VOUT > 10,7 VDC | 20 ms, VOUT > 21,5 VDC | 20 ms, VOUT > 43 VDC |
| Rippel và tiếng ồn, 30 MHz bw / psophometric | < 200 mV PP / 5 mV RMS | < 200 mV PP / 5 mV RMS | < 150 mV PP / 2 mV RMS |
| Sự bảo vệ | Tắt quá áp, chống đoản mạch, nhiệt độ cao, giới hạn dòng khởi động của plug-in nóng, cầu chì | ||
| THÔNG SỐ KỸ THUẬT KHÁC | |||
| Hiệu quả @ đầu vào/đầu ra danh nghĩa, đỉnh/phạm vi | 89,5%/ >88%, tải 50-100% | 93,0%/ >92%, tải 50-100% | 93,6%/ >93%, tải 50-100% |
| Sự cách ly | 3,0 kVAC – đầu vào và đầu ra, 1,5 kV AC – đầu vào nối đất, 0,5 kV DC – đầu ra nối đất | ||
| Báo thức: Đèn LED màu đỏ 'bật | Tắt nguồn điện thấp, Tắt ở nhiệt độ cao và thấp, Lỗi bộ chỉnh lưu, Tắt quá áp ở đầu ra, Lỗi quạt, Báo động điện áp thấp, Lỗi bus CAN | ||
| Cảnh báo: Đèn LED màu vàng 'bật' | Bộ chỉnh lưu ở chế độ giảm công suất, Kích hoạt giới hạn dòng điện của pin từ xa, Điện áp đầu vào nằm ngoài phạm vi, nhấp nháy khi quá điện áp | ||
| Bình thường (mô-đun đang chạy): Đèn LED màu xanh lục 'bật' | |||
| Đầu ra báo động (bị cô lập) | KHÔNG (+cực dương), COM (cực âm).tối đa 60 V / 100 mA | ||
| MTBF (Telcordia SR-332 Vấn đề I phương pháp III (a)) | >480 000h (@T AMBIENT= 25°C) | >480 000h (@T AMBIENT= 25°C) | >500 000h (@T AMBIENT= 25°C) |
| Nhiệt độ hoạt động (5 - 95% RH không điều hòa) Giảm công suất đầu ra trên nhiệt độ / đến |
-40 đến +70°C [ -40 — +158°F] +55°C / 50W @ +70°C |
-40 đến +60°C [-40 đến +142°F] +45°C / 80W @ +60°C |
-40 đến +75°C [ -40 đến +167°F] +55°C / 140W @ +75°C |
| Nhiệt độ bảo quản | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Kích thước[WxHxD] / Trọng lượng | 39,0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] | ||
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. Làm thế nào để bạn kiểm soát chất lượng?
Trả lời: Tất cả các sản phẩm trước khi giao hàng đều là các kịch bản sử dụng mô phỏng, tải và đầy tải và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2. Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. Bạn có thể giới thiệu công ty của mình không?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin của công ty chúng tôi.
4. Lợi thế của công ty bạn là gì?
Trả lời: Hàng tồn kho đầy đủ và đảm bảo cung cấp cho việc đổi mới nguồn cung sau đó, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
Trả lời: Bạn có thể gửi mẫu, các mẫu phải chịu niềm tự hào lớn và cước vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn giải quyết vấn đề về chất lượng?
Trả lời: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ càng.Nếu đó thực sự là vấn đề về chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ thực hiện mọi việc theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng, đội ngũ dịch vụ của chúng tôi sẽ sẵn lòng phục vụ bạn.
7 Wmũ mộtbòut chất lượng?
A: 100% bản gốc với gói mới.chúng tôi sẽ kiểm tra từng mục trước khi đăng để đảm bảo từng mục có chất lượng tốt.
số 8 how bao nhiêu tháng để bảo hành?
A: 1 năm đảm bảo chất lượng
9Làm thế nào để đối phó với bất kỳ hàng kém chất lượng?
Trả lời: Hàng hóa có thể được gửi bằng phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian bảo hành.
