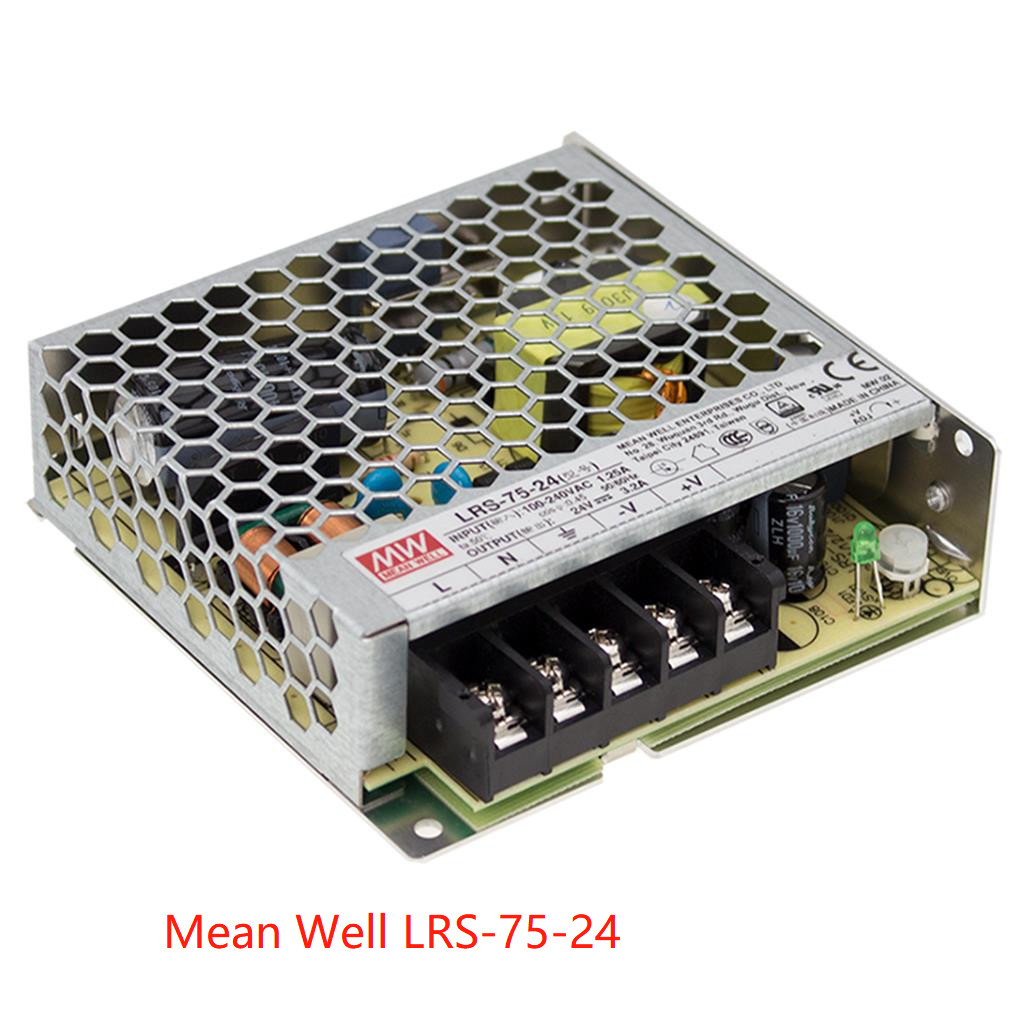

Bộ chỉnh lưu dòng Mean Well LRS 75W Bộ nguồn chuyển mạch đầu ra đơn LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
Đặc trưng :
Các ứng dụng :
Sự mô tả:
Sê-ri LRS-75 là bộ nguồn 75W đơn đầu ra loại kèm theo với đường kính thấp 30mm, Sử dụng đầu vào 85-264Vac đầy đủ, toàn bộ sê-ri cung cấp dòng điện áp đầu ra 5V 12V.15V, 24V, 36V và 48V
Ngoài hiệu suất cao lên đến 91,5%, thiết kế vỏ lưới kim loại giúp tăng cường khả năng tản nhiệt của LRS-75 giúp toàn bộ dòng máy hoạt động từ -30 ° đến 70 ° trong điều kiện đối lưu không khí mà không cần quạt.
Cung cấp mức tiêu thụ điện năng không tải cực kỳ thấp (dưới 0,3W), nó cho phép hệ thống đầu cuối dễ dàng đáp ứng yêu cầu năng lượng trên toàn thế giới.
LRS-75 có đầy đủ các chức năng bảo vệ và khả năng chống rung 5G.
Nó được tuân thủ các quy định an toàn quốc tế.
Sê-ri LRS-75 đóng vai trò là giải pháp cung cấp điện hiệu suất cao cho các ứng dụng công nghiệp khác nhau..
Kỹ thuật
| NGƯỜI MẪU | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
|
ĐẦU RA |
ĐIỆN ÁP DC | 5V | 12V | 15V | 24V | 36V | 48V |
| ĐÁNH GIÁ HIỆN TẠI | 14A | 6A | 5A | 3.2A | 2.1A | 1.6A | |
| RANGE HIỆN TẠI | 0 ~ 14A | 0 ~ 6A | 0 ~ 5A | 0 ~ 3.2A | 0 ~ 2.1A | 0 ~ 1.6A | |
| RATED POWER | 70W | 72W | 75W | 76,8W | 75,6W | 76,8W | |
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| ĐIỆN ÁP ADJ.PHẠM VI | 4,5 ~ 5,5V | 10,2 ~ 13,8V | 13,5 ~ 18V | 21,6 ~ 28,8V | 32,4 ~ 39,6V | 43,2 ~ 52,8V | |
| VÔNSỨC CHỊU ĐỰNG Lưu ý.3 | ± 2.0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
| QUY ĐỊNH ĐƯỜNG DÂYLưu ý.4 | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
| QUY ĐỊNH TẢILưu ý.5 | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
| THIẾT LẬP, TĂNG THỜI GIAN | 500ms, 30ms / 230VAC 500ms, 30ms / 115VAC khi đầy tải | ||||||
| GIỮ LÊN THỜI GIAN (Loại) | 60ms / 230VAC 12ms / 115VAC khi đầy tải | ||||||
|
ĐẦU VÀO |
DÒNG ĐIỆN ÁP | 85 ~ 264VAC 120 ~ 373VDC | |||||
| DẢI TẦN SỐ | 47 ~ 63Hz | ||||||
| HIỆU QUẢ (Typ.) | 86,5% | 89% | 89% | 90% | 91,5% | 91,5% | |
| AC HIỆN TẠI (Loại) | 1.4A / 115VAC 0.85A / 230VAC | ||||||
| INRUSH HIỆN TẠI (Loại) | KHỞI ĐỘNG LẠNH 65A / 230VAC | ||||||
| RỜI KHỎI HIỆN NAY | <0,75mA / 240VAC | ||||||
|
SỰ BẢO VỆ |
QUÁ TẢI | 110 ~ 150% công suất đầu ra định mức | |||||
| Loại bảo vệ: Chế độ nấc, tự động phục hồi sau khi tình trạng lỗi được loại bỏ | |||||||
| QUÁ ÁP | 5,75 ~ 6,75V | 13,8 ~ 16,2V | 18,75 ~ 21,75V | 28,8 ~ 33,6V | 41,4 ~ 48,6V | 55,2 ~ 64,8V | |
| Loại bảo vệ: Ngắt điện áp o / p, bật lại nguồn để phục hồi | |||||||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -30 ~ + 70 ℃ (Tham khảo "Derating Curve") | |||||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 90% RH không ngưng tụ | ||||||
| TEMP., HUMIDITY | -40 ~ + 85 ℃, 10 ~ 95% RH không ngưng tụ | ||||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,03% / ℃ (0 ~ 50 ℃) | ||||||
| RUNG ĐỘNG | 10 ~ 500Hz, 5G 10 phút / 1 vòng, 60 phút.mỗi trục X, Y, Z | ||||||
| QUÁ DANH MỤC ĐIỆN ÁP |
Ⅲ;Tuân thủ BS EN / EN61558, BS EN / EN50178, BS EN / EN60664-1, BS EN / EN62477-1; độ cao lên đến 2000 mét |
||||||
|
SỰ AN TOÀN& EMC (Lưu ý 8) |
TIÊU CHUẨN AN TOÀN |
UL62368-1, TUV BS EN / EN62368-1, BS EN / EN60335-1, BS EN / EN61558-1 / -2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS / NZS 62368.1 (bởi CB), KC K60950-1 (chỉ dành cho LRS-75-12 / 24), BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005 đã được phê duyệt |
|||||
| CÓ ĐIỆN ÁP | I / PO / P: 4KVAC I / P-FG: 2KVAC O / P-FG: 1.25KVAC | ||||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | ||||||
| EMC EMISSION | Tuân thủ BS EN / EN55032 (CISPR32) Class B, BS EN / EN55014, BS EN / EN61000-3-2, -3, GB / T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35 (cho LRS- Chỉ 75-12 / 24) | ||||||
| MIỄN DỊCH EMC |
Tuân thủ BS EN / EN61000-4-2,3,4,5,6,8,11, BS EN / EN61000EAC TP TC 020, KC Kn32, KN35 (chỉ dành cho LRS-75-12 / 24) |
||||||
|
KHÁC |
MTBF | Tối thiểu 3334,3K giờTelcordia SR-332 (Bellcore);Tối thiểu 667,2Khrs.MIL-HDBK-217F (25 ℃) | |||||
| KÍCH THƯỚC | 99 * 97 * 30mm (L * W * H) | ||||||
| ĐÓNG GÓI | 0,25Kg;45 chiếc / 12,25Kg / 0,77CUFT | ||||||
| GHI CHÚ |
1. Tất cả các thông số KHÔNG được đề cập đặc biệt được đo ở đầu vào 230VAC, tải định mức và 25 ℃ nhiệt độ môi trường xung quanh. 2. Độ gợn sóng & tiếng ồn được đo ở băng thông 20MHz bằng cách sử dụng dây xoắn đôi 12 "được kết thúc bằng tụ điện song song 0,1uf & 47uf. |
||||||
| 3. Dung sai: bao gồm thiết lập dung sai, điều chỉnh dòng và điều chỉnh tải trọng. | |||||||
| 4. Điều chỉnh dòng được đo từ dòng thấp đến dòng cao ở tải định mức. | |||||||
| 5. Tải trọng quy định được đo từ 0% đến 100% tải định mức. | |||||||
| 6. Độ dài của thời gian thiết lập được đo ở lần khởi động lạnh đầu tiên.BẬT / TẮT nguồn điện rất nhanh có thể dẫn đến tăng thiết lập | |||||||
| thời gian. | |||||||
| 7. Nhiệt độ môi trường giảm xuống 5 ℃ / 1000m là cần thiết cho độ cao hoạt động lớn hơn 2000m (6500ft). | |||||||
| 8. Nguồn điện được coi là một thành phần sẽ được lắp đặt thành thiết bị cuối cùng.Tất cả các bài kiểm tra EMC được thực hiện bởi | |||||||
| gắn thiết bị trên một tấm kim loại 360mm * 360mm với độ dày 1mm.Thiết bị cuối cùng phải được xác nhận lại rằng nó vẫn đáp ứng | |||||||
| Chỉ thị EMC.Để được hướng dẫn về cách thực hiện các kiểm tra EMC này, vui lòng tham khảo “Kiểm tra EMI của các bộ nguồn thành phần”. | |||||||
| (như có trên http://www.meanwell.com) | |||||||
| ※ Tuyên bố từ chối trách nhiệm về sản phẩm: Để biết thông tin chi tiết, vui lòng tham khảo tại https: //www.meanwell.com/serviceDisclaimer.aspx | |||||||
