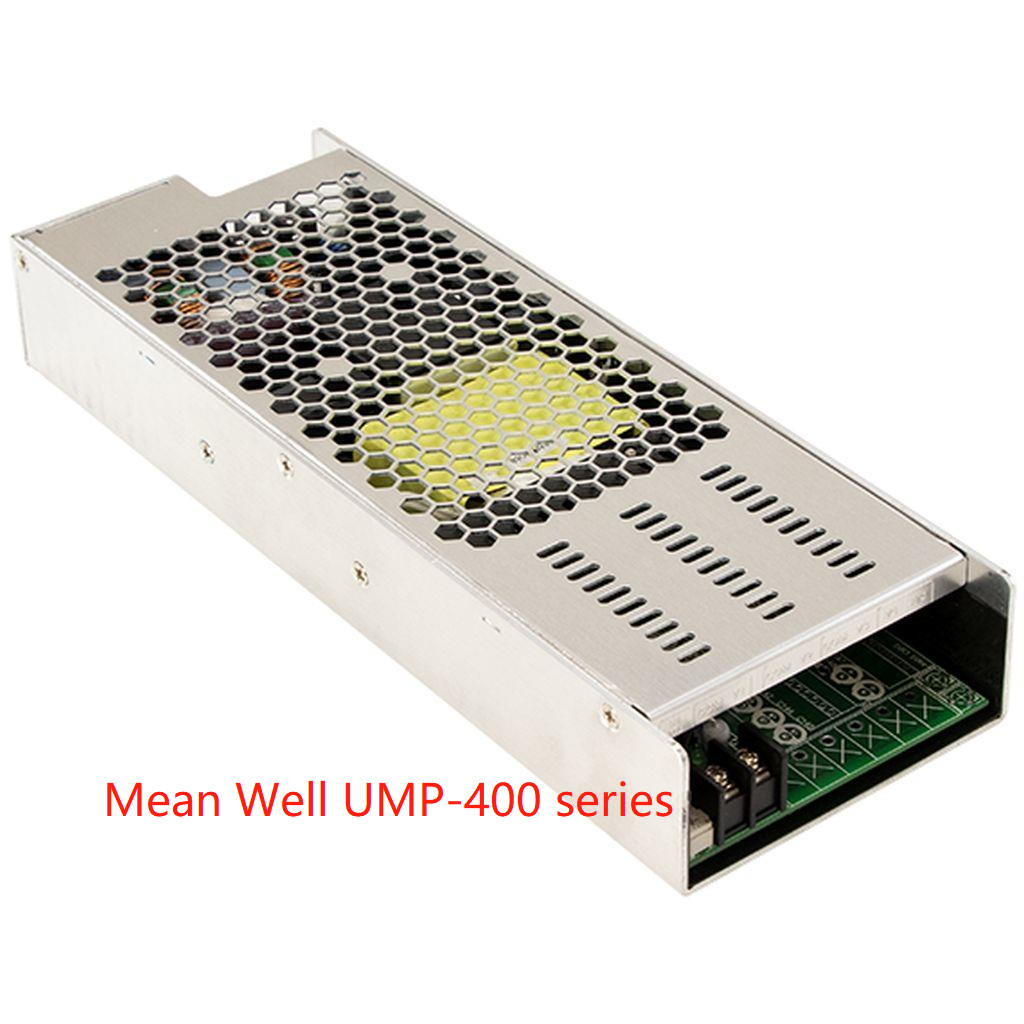

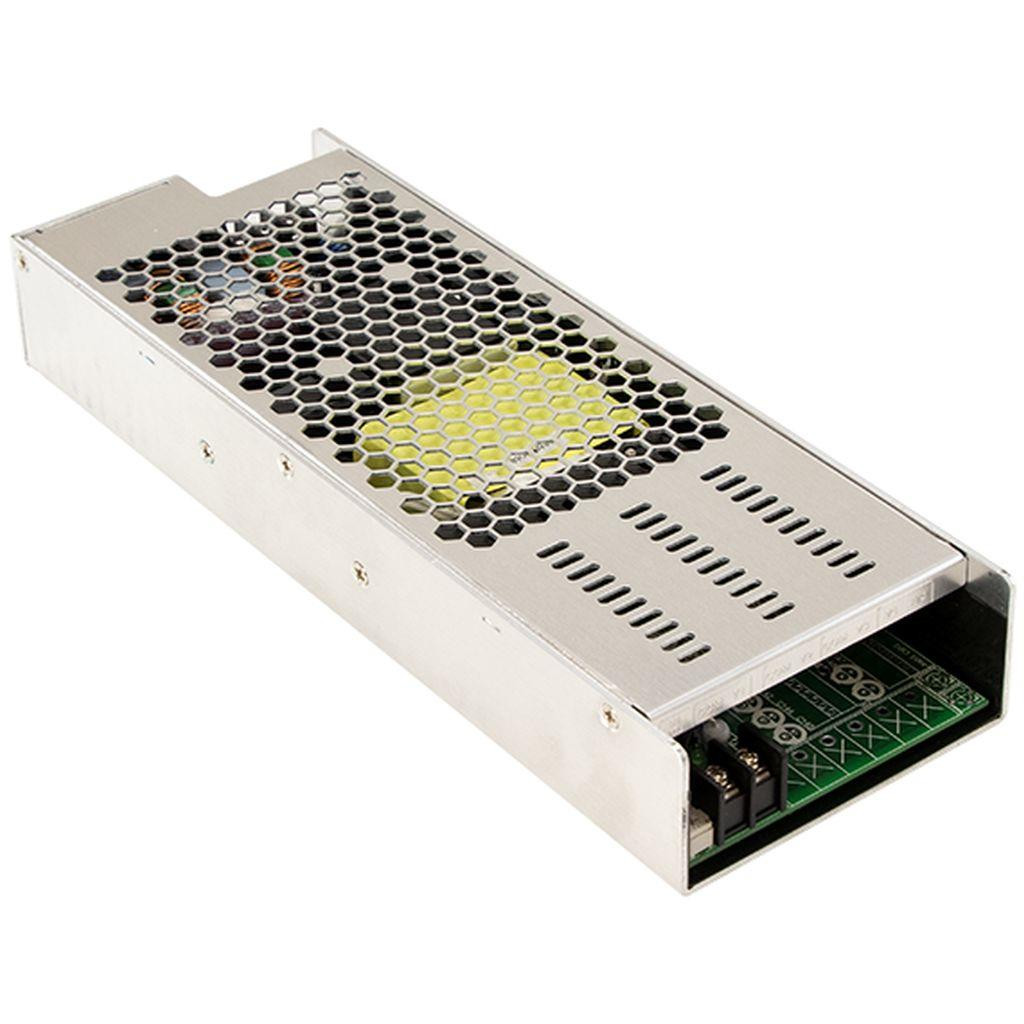

Mean Well UMP Series UMP-400 Series UMP-400-24 UMP-400-48 Mô-đun chỉnh lưu
Không có quạt, thiết kế 1U
Thiết kế mô-đun, với thẻ mô-đun DC-DC (các kiểu máy dòng NID35 / 65/100)
Có thể được sử dụng như một PSU đường sắt đơn
phạm vi nhiệt độ hoạt động rộng từ -30 ~ +70 ° C
Đáp ứng các yêu cầu của OVC III
Đáp ứng yêu cầu cách ly 2x MOPP, lý tưởng cho thiết bị y tế được xếp hạng BF
Kỹ thuật
| NGƯỜI MẪU | UMP-400-24 | UMP-400-48 | ||||
|
ĐẦU RA DUY NHẤT (Mẫu tiêu chuẩn) |
ĐIỆN ÁP DC | 24V | 48V | |||
| ĐÁNH GIÁ HIỆN TẠI | 16,7A | 8,3A | ||||
| ĐỊNH MỨC ĐẦU RA NĂNG LƯỢNG | Tối đa 400W. | |||||
| ĐIỆN ÁP ADJ.PHẠM VI | 22,8 ~ 25,2V | 45,6 ~ 50,4V | ||||
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 240mVp-p | 360mVp-p | ||||
| THUẬT TOÁN ĐIỆN ÁPLưu ý.3 | ± 1,0% | ± 1,0% | ||||
| QUY ĐỊNH ĐƯỜNG DÂY | ± 0,5% | ± 0,5% | ||||
| QUY ĐỊNH TẢI | ± 1,0% | ± 1,0% | ||||
| THIẾT LẬP, TĂNG THỜI GIAN | 1000ms, 50ms / 230Vac;2000ms, 50ms / 115Vac | |||||
| GIỮ LÊN THỜI GIAN (Loại) | 12ms @ 230Vac;12ms @ 115Vac | |||||
|
ĐẦU RA NHIỀU (Mẫu tùy chọn) |
ĐIỆN ÁP DC | CH1 đầu ra 24V hoặc 48V + NID mô-đun DC cho CH2,3,4 | ||||
| TỔNG CÔNG SUẤT ĐẦU RA | Công suất đầu ra CH2,3,4 có thể linh hoạt tùy thuộc vào lựa chọn NID.Công suất kết hợp trên tất cả các kênh không được vượt quá 400W | |||||
|
ĐẦU VÀO |
VÔNPHẠM VI Lưu ý.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||
| DẢI TẦN SỐ | 47 ~ 63Hz | |||||
| HỆ SỐ CÔNG SUẤT | PF> 0,95 / 230VAC PF> 0,98 / 115VAC khi đầy tải | |||||
| HIỆU QUẢ (Typ.) Lưu ý.5 | 88,5%, tải toàn trường hợp với từng loại mô-đun ở điện áp danh định | |||||
| AC HIỆN TẠI | 2.5A / 230VAC 4.7A / 115VAC | |||||
| INRUSH HIỆN TẠI | 40A / 230VAC 25A / 115VAC | |||||
| RỜI KHỎI HIỆN NAY | Dòng rò rỉ đất <300uA / 264VAC, Dòng điện cảm ứng <100uA / 264VAC | |||||
|
SỰ BẢO VỆ |
QUÁ TẢI | 105 ~ 135% công suất đầu ra định mức | ||||
| Loại bảo vệ CH1: bảo vệ giới hạn dòng điện không đổi (Nếu tiếp tục xảy ra ngắn mạch dài, tác động OTP sẽ được kích hoạt), CH2, CH3, CH4: Bảo vệ chế độ nấc | ||||||
| QUÁ ÁP | 26,4 ~ 31,2V | 52,8 ~ 62,4V | ||||
| Loại bảo vệ: tắt điện áp o / p, bật lại nguồn để phục hồi | ||||||
| QUÁ NHIỆT ĐỘ | Tắt điện áp o / p, bật lại nguồn để khôi phục | |||||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -30 ~ + 70 ℃ (Tham khảo "Derating Curve") | ||||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 90% RH không ngưng tụ | |||||
| LƯU TRỮ TEMP. | -40 ~ + 85 ℃ | |||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,03% / ℃ (0 ~ 50 ℃) | |||||
| RUNG ĐỘNG | 10 ~ 500Hz, 2G 10 phút / chu kỳ, 60 phút.mỗi trục X, Y, Z | |||||
| THUẬT TOÁN VẬN HÀNHLưu ý.6 | 5000 mét / OVCⅡ | |||||
| HƠN CỔNG ĐIỆN ÁP | Ⅲ;Theo IEC62368-1;độ cao lên đến 2000 mét | |||||
|
AN TOÀN & EMC (Lưu ý 7) |
TIÊU CHUẨN AN TOÀN | EAC TP TC 004;UL62368-1, con dấu Dekra BS EN / EN62368-1 đã được phê duyệt;Thiết kế tham khảo ANSI / AAMI ES60601-1, TUV BS EN / EN60601-1, IEC 60601-1 (phiên bản thứ 3) | ||||
| CẤP ĐỘ CÔNG BỐ | Sơ cấp-Trung học: 2x MOPP, Sơ cấp-Trái đất: 1x MOPP | |||||
| CÓ ĐIỆN ÁP | I / PO / P: 4KVAC I / P-FG: 2KVAC O / P-FG: 1.5KVAC | |||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |||||
|
EMC EMISSION |
Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | |||
| Tiến hành | BS EN / EN55032 (CISPR32) / Thiết kế tham khảo BS EN / EN55011 (CISPR11) | Hạng B | ||||
| Bức xạ | BS EN / EN55032 (CISPR32) / Thiết kế tham khảo BS EN / EN55011 (CISPR11) | Hạng B | ||||
| Sóng hài hiện tại | BS EN / EN61000-3-2 | Hạng A | ||||
| Điện áp nhấp nháy | BS EN / EN61000-3-3 | ----- | ||||
|
MIỄN DỊCH EMC |
BS EN / EN55035;Thiết kế tham khảo BS EN / EN60601-1-2 | |||||
| Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | ||||
| ESD | BS EN / EN61000-4-2 | Cấp 4, 8KV không khí;Tiếp điểm cấp 4, 4KV | ||||
| Trường RF | BS EN / EN61000-4-3 | Mức 3, 3V / m | ||||
| EFT / Burst | BS EN / EN61000-4-4 | Cấp 3, 1KV | ||||
| Dâng trào | BS EN / EN61000-4-5 | Cấp 4, 2KV / Đường dây-FG;1KV / Đường dây | ||||
| Tiến hành | BS EN / EN61000-4-6 | Mức 2, 3V | ||||
| Từ trường | BS EN / EN61000-4-8 | Mức 1, 1A / m | ||||
| Điện áp Dips và Gián đoạn | BS EN / EN61000-4-11 |
100% nhúng 1 giai đoạn, 30% nhúng 25 giai đoạn, 100% gián đoạn 250 tiết |
||||
|
KHÁC |
MTBF | Tối thiểu 1428,4K giờTelcordia SR-332 (Bellcore);Tối thiểu 187,3K giờMIL-HDBK-217F (25 ℃) | ||||
| KÍCH THƯỚC | 250 * 89 * 37mm (L * W * H) | |||||
| ĐÓNG GÓI | 0,88Kg;14 cái / 13Kg / 0,89CUFT | |||||
|
NOTE |
1. Tất cả các thông số KHÔNG được đề cập cụ thể được đo ở đầu vào 230VAC, tải định mức và 25 ℃ nhiệt độ môi trường xung quanh. 2. Độ gợn sóng & tiếng ồn được đo ở băng thông 20MHz bằng cách sử dụng dây đôi xoắn 12 "được kết thúc bằng tụ điện song song 0,1μf & 47μf. 3. Dung sai: bao gồm thiết lập dung sai, điều chỉnh dòng và điều chỉnh tải. 4. Có thể cần khử định mức khi điện áp đầu vào thấp.Vui lòng kiểm tra đường cong giảm tốc để biết thêm chi tiết. 5. Hiệu quả thay đổi bằng cách cài đặt các mô-đun đầu ra khác nhau. 6. Nhiệt độ môi trường giảm xuống 3,5 ℃ / 1000m với kiểu không quạt và 5 ℃ / 1000m với kiểu máy có quạt cho độ cao hoạt động trên 2000m (6500ft). 7. Nguồn điện được coi là một thành phần sẽ được lắp đặt thành thiết bị cuối cùng.Tất cả các bài kiểm tra EMC được thực hiện bởi gắn thiết bị trên một tấm kim loại 450mm * 450mm với độ dày 3mm.Thiết bị cuối cùng phải được xác nhận lại rằng nó vẫn đáp ứng Chỉ thị EMC.Để được hướng dẫn về cách thực hiện các kiểm tra EMC này, vui lòng tham khảo “Kiểm tra EMI của các bộ nguồn thành phần”. (như có trên http://www.meanwell.com) ※ Tuyên bố từ chối trách nhiệm về sản phẩm: Để biết thông tin chi tiết, vui lòng tham khảo tại https: //www.meanwell.com/serviceDisclaimer.aspx |
|||||
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất phương án chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. làm thế nào để bạn kiểm soát chất lượng?
A: Tất cả các sản phẩm trước khi xuất xưởng đều được mô phỏng kịch bản sử dụng, kiểm tra tải và đầy tải và chia sẻ dòng điện để đảm bảo chất lượng của sản phẩm.
2. số lượng đặt hàng tối thiểu của bạn là gì?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. bạn có thể giới thiệu công ty của bạn?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để bạn có thể giới thiệu trực tiếp và toàn diện hơn về thông tin của công ty chúng tôi.
4. những lợi thế của công ty của bạn là gì?
A: Hàng tồn kho đầy đủ, và đảm bảo cung cấp cho việc đổi mới nguồn cung tiếp theo, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
A: Bạn có thể gửi mẫu, các mẫu có thể tự hào lớn, và phí vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn đối phó với các vấn đề về chất lượng?
A: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ lưỡng về nó.Nếu đó thực sự là vấn đề chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng về sau, đội ngũ dịch vụ của chúng tôi sẽ rất vui được phục vụ bạn.
7 Wmũ abochất lượng ra sao?
A: 100% ban đầu với gói mới.chúng tôi sẽ kiểm tra mỗi mục trước khi đăng để đảm bảo mỗi mục với chất lượng tốt.
số 8 Hnợ nhiều tháng cho bảo lãnh?
A: đảm bảo chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa kém chất lượng?
A: Hàng hóa có thể được gửi qua đường bưu điện với phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian đảm bảo.
