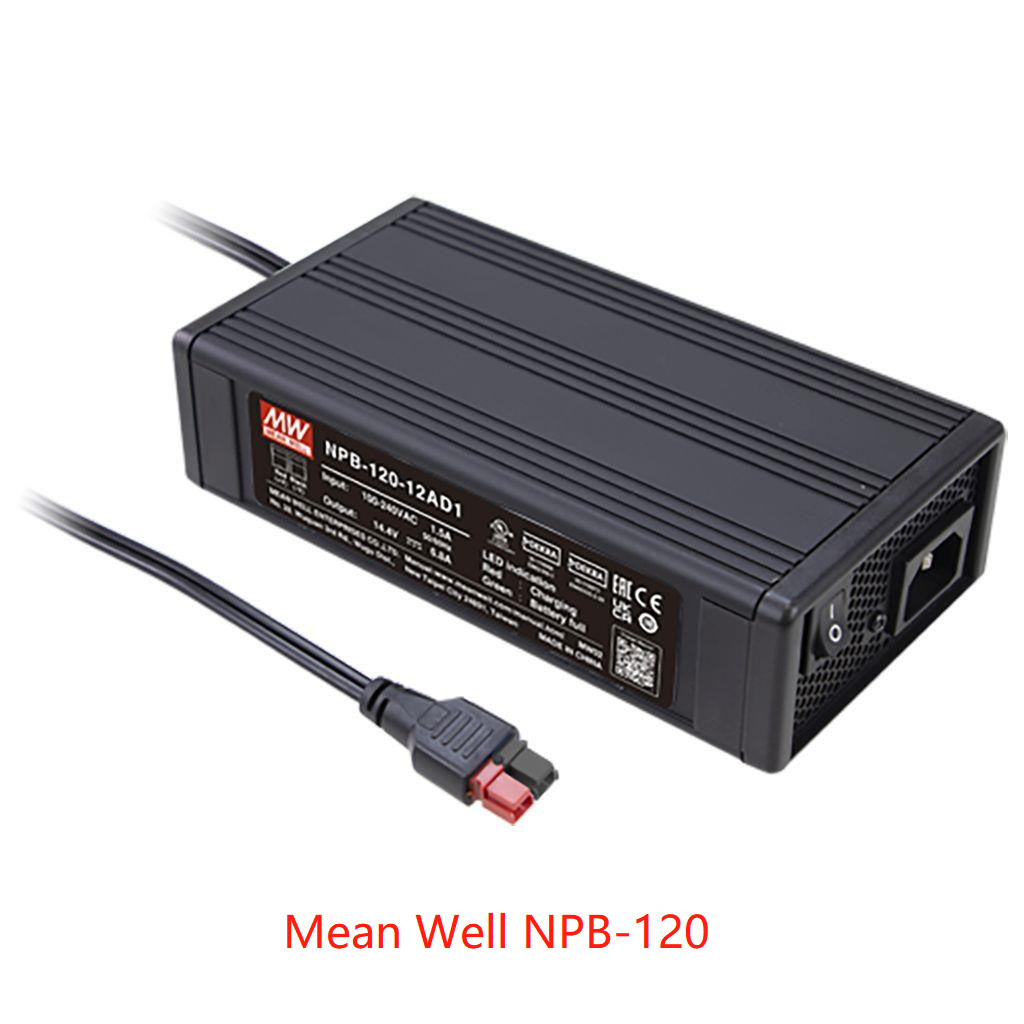

Bộ sạc có vỏ bọc kim loại loại di động có nghĩa là tốt NPB-120-12 NPB-120-24 NPB-120-48
Các mẫu mới:
NPB-120/NPB-240/NPB-360
Các mẫu cũ:
PA-120/PB-120
Bộ sạc dải điện áp rộng loại tiêu chuẩn có độ tin cậy cao
Vỏ kim loại giúp tản nhiệt tốt hơn, dẫn đến nhiệt độ cảm ứng thấp hơn
Điều chỉnh dễ dàng và linh hoạt:
‧ Điện áp sạc có thể điều chỉnh thông qua bảng điều khiển phía trước (10,5 ~ 15,2V, 21 ~ 30,4V, 42 ~ 60,8V)
‧ Dòng sạc có thể điều chỉnh thông qua bảng điều khiển (50 ~ 100% dòng định mức)
‧ Có thể lựa chọn 2 hoặc 3 giai đoạn bằng DIP SW trên bảng điều khiển phía trước
Bảo vệ: Ngắn mạch, quá áp, quá nhiệt, cực tính ngược của pin
Tuân thủ các chứng nhận kép UL / EN62368-1 và IEC60335-1 / 2-29
Có thể lựa chọn nhiều phích cắm đầu ra DC: Anderson, khối thiết bị đầu cuối và chân nguồn 4 chân
Kỹ thuật
| NGƯỜI MẪU | NPB-120-12 | NPB-120-24 | NPB-120-48 | ||
| = XLR, AD1, TB | |||||
|
ĐẦU RA |
ĐIỆN ÁP SẠC SÁCH (Vboost) (mặc định) | 14.4V | 28,8V | 57,6V | |
| ĐIỆN ÁP SẠC NỔI (Vfloat) (mặc định) | 13,8V | 27,6V | 55,2V | ||
| VÔN CÓ THỂ ĐIỀU CHỈNH PHẠM VI | 10,5 ~ 15,2V | 21 ~ 30.4V | 42 ~ 60,8V | ||
| ĐẦU RA HIỆN TẠI (Loại)Lưu ý.5 | 6,8A | 4A | 2A | ||
| QUY CÁCH CÓ THỂ ĐIỀU CHỈNH HIỆN TẠI | 50% ~ 100% | ||||
| TỐI ĐA. SỨC MẠNH Lưu ý.3 | 103,4W | 121,6W | 121,6W | ||
| PIN ĐỀ NGHỊCÔNG SUẤT (GIỜ AMP)Lưu ý.4 | 20 ~ 90AH | 15 ~ 50AH | 7 ~ 25AH | ||
|
ĐẦU VÀO |
VÔNPHẠM VI Lưu ý.5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| DẢI TẦN SỐ | 47 ~ 63Hz | ||||
| YẾU TỐ CÔNG SUẤT (Kiểu) | PF> 0,98 / 115VAC, PF> 0,92 / 230VAC @ 12V, PF> 0,93/230VAC@24/48V khi đầy tải | ||||
|
HIỆU QUẢ (Typ.) |
XLR | 86,5% | 89% | 90,5% | |
| AD1 | 86,5% | 89% | 90,5% | ||
| Lao | 87% | 89,5% | 90,5% | ||
| AC HIỆN TẠI (Loại) | 1.5A / 115VAC 0.8A / 230VAC | ||||
| INRUSH HIỆN TẠI (Loại) | BẮT ĐẦU LẠNH 55A ở 230VAC | ||||
|
SỰ BẢO VỆ |
NGẮN MẠCH Lưu ý.6 | Loại bảo vệ: Giới hạn dòng điện liên tục, bộ sạc sẽ tắt sau 5 giây, bật lại nguồn để phục hồi | |||
| QUÁ ÁP | 16 ~ 20V | 32 ~ 40V | 64 ~ 75V | ||
| Loại bảo vệ: Tắt và chốt điện áp o / p, bật lại nguồn để phục hồi | |||||
| ĐẢO CỰC | Bằng cách mở cầu chì bên trong | ||||
| QUÁ NHIỆT ĐỘ | Chế độ nấc, tự động phục hồi sau khi nhiệt độ giảm | ||||
| HÀM SỐ | CURVE SẠC | 2 hoặc 3 giai đoạn có thể điều chỉnh bằng DIP SW | |||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -30 ~ + 70 ℃ (Tham khảo "Derating Curve") | |||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 95% RH không ngưng tụ | ||||
| TEMP., HUMIDITY | -40 ~ + 85 ℃, 10 ~ 95% RH không ngưng tụ | ||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,05% / ℃ (0 ~ 45 ℃) | ||||
| RUNG ĐỘNG | 10 ~ 500Hz, 2G 10 phút / 1 vòng, 60 phút.mỗi trục X, Y, Z | ||||
|
AN TOÀN & EMC (Lưu ý 7) |
TIÊU CHUẨN AN TOÀN |
CB IEC62368-1, IEC60335-1 / 2-29, Dekra BS EN / EN62368-1, BS EN / EN60335-1 / 2-29, UL62368-1, AS / NZS60335-1 / 2-29, EAC TP TC 004 đã được phê duyệt |
|||
| CÓ ĐIỆN ÁP | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 0.5KVAC | ||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | ||||
|
EMC EMISSION |
Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | ||
| Tiến hành | BS EN / EN55032 (CISPR32), BS EN / EN55014-1 | Hạng B | |||
| Bức xạ | BS EN / EN55032 (CISPR32), BS EN / EN55014-1 | Hạng B | |||
| Sóng hài hiện tại | BS EN / EN61000-3-2 | Hạng A | |||
| Điện áp nhấp nháy | BS EN / EN61000-3-3 | ----- | |||
|
MIỄN DỊCH EMC |
BS EN / EN55014-2, BS EN / EN55024, BS EN / EN55035 | ||||
| Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | |||
| ESD | BS EN / EN61000-4-2 | Cấp 3, 8KV không khí;Tiếp điểm cấp 2, 4KV | |||
| Bức xạ | BS EN / EN61000-4-3 | Mức 2, 3V / m | |||
| EFT / Burst | BS EN / EN61000-4-4 | Cấp 2, 1KV | |||
| Dâng trào | BS EN / EN61000-4-5 | Cấp 2, 1KV / Đường dây, Cấp 3, 2KV / Đường dây-Trái đất | |||
| Tiến hành | BS EN / EN61000-4-6 | Mức 2, 3Vrms | |||
| Từ trường | BS EN / EN61000-4-8 | Mức 1, 1A / m | |||
| Điện áp Dips và Gián đoạn | BS EN / EN61000-4-11 |
> 95% giảm 0,5 thời kỳ, 30% giảm 25 thời kỳ, > 95% gián đoạn 250 tiết |
|||
|
KHÁC |
MTBF | 1895,4K giờ tối thiểu.Telcordia TR / SR-332 (Bellcore);Tối thiểu 225,8K giờMIL-HDBK-217F (25 ℃) | |||
| KÍCH THƯỚC | 182,7 * 96 * 49mm (L * W * H) | ||||
| ĐÓNG GÓI | 1,3Kg;10pcs / 14Kg / 1.13CUFT | ||||
|
GHI CHÚ |
1. Có thể cần sửa đổi thông số kỹ thuật của bộ sạc đối với các thông số kỹ thuật của pin khác nhau.Vui lòng liên hệ với nhà cung cấp pin và MEAN WELL để biết thêm chi tiết. 2. Tất cả các thông số KHÔNG được đề cập đặc biệt được đo ở đầu vào 230VAC, tải định mức và 25 ℃ nhiệt độ môi trường xung quanh. 3. Tham khảo đường cong giảm tốc. 4. Đây là phạm vi đề xuất của MEAN WELL.Vui lòng tham khảo ý kiến nhà sản xuất pin của bạn để biết đề xuất của họ về giới hạn dòng sạc tối đa. 5. Có thể cần giảm tốc độ trong điều kiện điện áp đầu vào thấp.Vui lòng kiểm tra đường cong giảm tốc để biết thêm chi tiết. 6. Cơ chế bảo vệ này được chỉ định cho trường hợp đoản mạch xảy ra sau khi bật bộ sạc. 7. Bộ sạc được coi là một thành phần sẽ được lắp đặt vào thiết bị cuối cùng.Thiết bị cuối cùng phải được xác nhận lại rằng nó vẫn đáp ứng EMC các chỉ thị.Để được hướng dẫn về cách thực hiện các kiểm tra EMC này, vui lòng tham khảo “Kiểm tra EMI của các bộ nguồn thành phần”. (như có trên http://www.meanwell.com) ※ Tuyên bố từ chối trách nhiệm về sản phẩm: Để biết thông tin chi tiết, vui lòng tham khảo tại https: //www.meanwell.com/serviceDisclaimer.aspx |
||||
