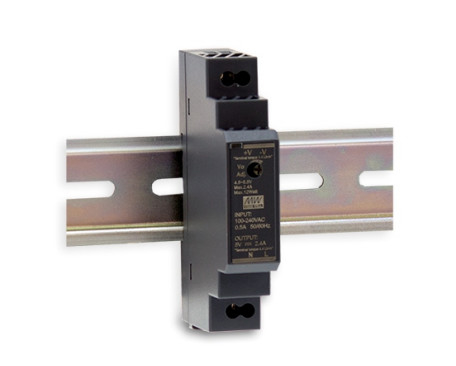

Mean Well HDR series HDR-15 HDR-30 HDR-60 HDR-100
Máy sạc vỏ kim loại loại di động trung bìnhNPB-120-12 NPB-120-24NPB-120-48
Mô hình
Mô hình mới:
NPB-120/NPB-240/NPB-360
Mô hình cũ:
PA-120/PB-120
Loại tiêu chuẩn, sạc cao độ tin cậy trong phạm vi điện áp rộng
Khung kim loại để phân tán nhiệt tốt hơn, dẫn đến nhiệt độ chạm thấp hơn
Điều chỉnh dễ dàng và linh hoạt:
‧ Điện áp sạc có thể điều chỉnh thông qua bảng điều khiển phía trước (10,5 ~ 15,2V, 21 ~ 30,4V, 42 ~ 60,8V)
‧ Lưu điện có thể điều chỉnh thông qua bảng điều khiển (50 ~ 100% dòng điện định giá)
‧ 2 hoặc 3 giai đoạn có thể được chọn bởi DIP SW trên bảng điều khiển phía trước
Bảo vệ: mạch ngắn, điện áp quá cao, nhiệt độ quá cao, cực ngược pin
Phù hợp với UL/EN62368-1 và IEC60335-1/2-29 chứng nhận kép
Nhiều ổ cắm đầu ra DC có thể lựa chọn: Anderson, khối đầu cuối và chân điện 4 chân
Kỹ thuật
| Mô hình | HDR-15-5 | HDR-15-12 | HDR-15-15 | HDR-15-24 | HDR-15-48 | |||
|
Sản phẩm |
DC VOLTAGE | 5V | 12V | 15V | 24V | 48V | ||
| Đánh giá hiện tại | 2.4A | 1.25A | 1A | 0.63A | 0.32A | |||
| Giai đoạn hiện tại | 0 ~ 2.4A | 0 ~ 1,25A | 0 ~ 1A | 0 ~ 0,63A | 0 ~ 0,32A | |||
| Năng lượng định giá | 12W | 15W | 15W | 15.2W | 15.4W | |||
| RIPPLE & NOISE (tối đa)Ghi chú.2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 240mVp-p | |||
| Điện áp ADJ. | 4.5 ~ 5.5V | 10.8 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 29V | 43.2 ~ 55.2V | |||
| Khả năng chịu áp suấtGhi chú.3 | ± 2,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |||
| Quy định dòng | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |||
| Quy định tải | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |||
| SETUP, RISE time | 2000ms, 80ms/230VAC 2000ms, 80ms/115VAC ở tải đầy đủ | |||||||
| Giữ thời gian (Typ.) | 30ms/230VAC 12ms/115VAC với tải đầy đủ | |||||||
|
INPUT |
Phạm vi điện áp | 85 ~ 264VAC (277VAC hoạt động) 120 ~ 370VDC (390VDC hoạt động) | ||||||
| Phạm vi tần số | 47 ~ 63Hz | |||||||
| Hiệu quả (loại) | 80% | 85% | 850,5% | 86% | 87% | |||
| AC CURRENT (Typ.) | 0.5A/115VAC 0.25A/230VAC | |||||||
| Lưu ý: | Bắt đầu lạnh 25A/115VAC 45A/230VAC | |||||||
|
Bảo vệ |
Tải quá tải |
110 ~ 145% công suất đầu ra định số | ||||||
|
Chế độ cú hích khi điện áp đầu ra < 50%, phục hồi tự động sau khi loại bỏ tình trạng lỗi Điện liên tục giới hạn trong phạm vi 50% ~ 100% điện áp đầu ra định giá, phục hồi tự động sau khi điều kiện lỗi được loại bỏ |
||||||||
| Tăng điện áp | 5.75 ~ 6.75V | 14.2 ~ 16.2V | 18.8 ~ 22.5V | 30 ~ 36V | 56.5 ~ 64.8V | |||
| Loại bảo vệ: Tắt điện áp O/P, kẹp bằng diode zener | ||||||||
|
Môi trường |
Thời gian làm việc. | -30 ~ +70°C (xem "Đường cong giảm nhiệt") | ||||||
| Độ ẩm làm việc | 20 ~ 90% RH không ngưng tụ | |||||||
| Thời gian lưu trữ, độ ẩm | -40 ~ + 85 °C, 10 ~ 95% RH không ngưng tụ | |||||||
| TEMP. COEFICIENT | ± 0,03%/°C (0 ~ 50°C) RH không ngưng tụ | |||||||
| VIBRATION | 10 ~ 500Hz, 2G 10min. / 1 chu kỳ, thời gian cho 60min. mỗi dọc theo trục X, Y, Z; Lắp đặt: Tuân thủ IEC60068-2-6 | |||||||
| Độ cao hoạt động | 2000 mét | |||||||
| Phân loại điện áp cao hơn | Ⅲ; Theo EN61558, EN50178, EN60664-1, EN62477-1; độ cao lên đến 2000 mét | |||||||
|
An toàn & EMC (Lưu ý 4) |
Tiêu chuẩn an toàn |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 được phê duyệt; Thiết kế tham chiếu đến TUV BS EN/EN62368-1 |
||||||
| Tăng áp chống điện | I/P-O/P:4KVAC | |||||||
| Chống cô lập | I/P-O/P:100M Ohm / 500VDC / 25°C/ 70% RH | |||||||
|
EMC EMI |
Parameter | Tiêu chuẩn | Mức độ thử nghiệm / Lưu ý | |||||
| Được tiến hành | BS EN/EN55032 ((CISPR32), CNS13438 | Lớp B | ||||||
| Bức xạ | BS EN/EN55032 ((CISPR32), CNS13438 | Lớp B | ||||||
| Dòng điện hài hòa | BS EN/EN61000-3-2 | Nhóm A | ||||||
| Điện áp nhấp nháy | BS EN/EN61000-3-3 | ------- | ||||||
|
Phòng chống điện tử |
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | |||||||
| Parameter | Tiêu chuẩn | Mức độ thử nghiệm /Ghi chú | ||||||
| ESD | BS EN/EN61000-4-2 | Mức độ 3, không khí 8KV; Mức độ 2, tiếp xúc 4KV, tiêu chí A | ||||||
| Sự nhạy cảm với bức xạ | BS EN/EN61000-4-3 | Mức 3, tiêu chí A | ||||||
| EFT/Burest | BS EN/EN61000-4-4 | Mức 3, tiêu chí A | ||||||
| Tăng | BS EN/EN61000-4-5 | Mức 4,2KV/L-N, tiêu chí A | ||||||
| Được tiến hành | BS EN/EN61000-4-6 | Mức 3, tiêu chí A | ||||||
| Sân từ | BS EN/EN61000-4-8 | Mức 4, tiêu chí A | ||||||
| Điện áp giảm và gián đoạn | BS EN/EN61000-4-11 |
> 95% giảm 0,5 thời gian, 30% giảm 25 thời gian, > 95% gián đoạn 250 thời gian |
||||||
|
Các loại khác |
MTBF | 3724.3K giờ phút Telcordia SR-332 (Bellcore); 1166.1K giờ phút MIL-HDBK-217F (25 °C) | ||||||
| Kích thước | 17.5*90*54.5mm (W*H*D) | |||||||
| Bao bì | 78g; 160pcs/13.5Kg/1.14CUFT | |||||||
