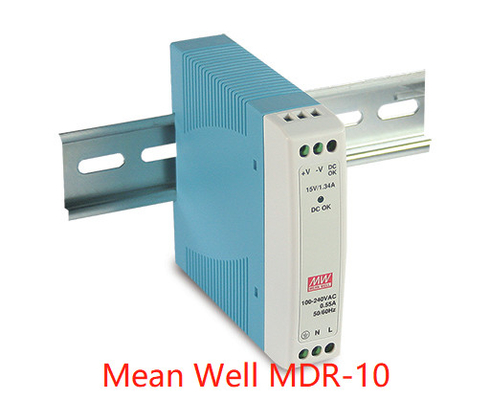

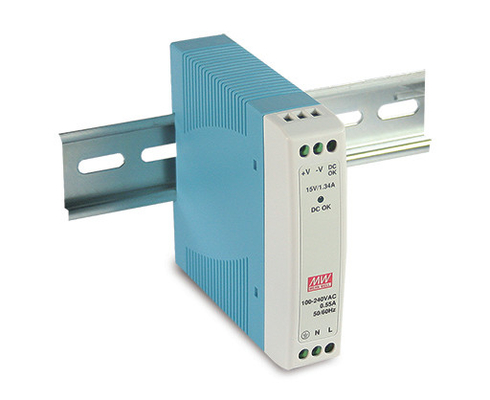

Thương hiệu Mean Well MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
Mean Well MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
Vỏ nhựa, siêu mỏng
1∅, đầu vào toàn dải
Công suất tiêu thụ không tải <0,75W ~ 1W
Lắp ráp trên ray công nghiệp TS-35 / 7.5 hoặc 15
Tích hợp chức năng PFC hoạt động
Các Vị trí Nguy hiểm Cấp I, Phân 2 T4 (MDR-40/60)
Kỹ thuật
| NGƯỜI MẪU | MDR-10-5 | MDR-10-12 | MDR-10-15 | MDR-10-24 | |
|
ĐẦU RA |
ĐIỆN ÁP DC | 5V | 12V | 15V | 24V |
| ĐÁNH GIÁ HIỆN TẠI | 2A | 0,84A | 0,67A | 0,42A | |
| RANGE HIỆN TẠI | 0 ~ 2A | 0 ~ 0,84A | 0 ~ 0,67A | 0 ~ 0,42A | |
| RATED POWER | 10W | 10W | 10W | 10W | |
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
| THUẬT TOÁN ĐIỆN ÁPLưu ý.3 | ± 5,0% | ± 3.0% | ± 3.0% | ± 2.0% | |
| QUY ĐỊNH ĐƯỜNG DÂY | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
| QUY ĐỊNH TẢI | ± 5,0% | ± 3.0% | ± 3.0% | ± 2.0% | |
| THÀNH LẬP,NỔI LÊN THỜI GIAN Lưu ý.5 | 500ms, 30ms / 230VAC 1000ms, 30ms / 115VAC khi đầy tải | ||||
| GIỮ LÊN THỜI GIAN (Loại) | 120ms / 230VAC 25ms / 115VAC khi đầy tải | ||||
|
ĐẦU VÀO |
DÒNG ĐIỆN ÁP | 85 ~ 264VAC 120 ~ 370VDC | |||
| DẢI TẦN SỐ | 47 ~ 63Hz | ||||
| HIỆU QUẢ (Typ.) | 77% | 81% | 81% | 84% | |
| AC HIỆN TẠI (Loại) | 0,33A / 115VAC 0,21A / 230VAC | ||||
| INRUSH HIỆN TẠI (Loại) | KHỞI ĐỘNG LẠNH 35A / 115VAC 70A / 230VAC | ||||
| RỜI KHỎI HIỆN NAY | <1mA / 240VAC | ||||
|
SỰ BẢO VỆ |
QUÁ TẢI | Công suất đầu ra định mức trên 105% | |||
| Loại bảo vệ: Chế độ nấc, tự động phục hồi sau khi tình trạng lỗi được loại bỏ | |||||
| QUÁ ÁP | 5,75 ~ 6,75V | 13,8 ~ 16,2V | 17,25 ~ 20,25V | 27,6 ~ 32,4V | |
| Loại bảo vệ: Ngắt điện áp o / p, bật lại nguồn để phục hồi | |||||
| HÀM SỐ | DC OK TÍN HIỆU HOẠT ĐỘNG (tối đa) | 3,75 ~ 6V / 50mA | 9 ~ 13,5V / 40mA | 11,5 ~ 16,5V / 40mA | 18 ~ 27V / 20mA |
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -20 ~ + 70 ℃ (Tham khảo "Derating Curve") | |||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 90% RH không ngưng tụ | ||||
| TEMP., HUMIDITY | -40 ~ + 85 ℃, 10 ~ 95% RH | ||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,03% / ℃ (0 ~ 50 ℃) | ||||
| RUNG ĐỘNG | Thành phần: 10 ~ 500Hz, 2G 10 phút. 1 vòng, 60 phút.mỗi dọc theo các trục X, Y, Z;Lắp đặt: Tuân thủ IEC60068-2-6 | ||||
|
AN TOÀN & EMC (Ghi chú 4) |
TIÊU CHUẨN AN TOÀN | UL508, TUV BS EN / EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS / NZS 62368.1 đã được phê duyệt | |||
| CÓ ĐIỆN ÁP | I / PO / P: 3KVAC I / P-FG: 2KVAC O / P-FG: 0.5KVAC | ||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | ||||
| EMC EMISSION | Tuân thủ BS EN / EN55032 (CISPR32), BS EN / EN61204-3 Class B, BS EN / EN61000-3-2, -3, EAC TP TC 020, CNS13438 Class B | ||||
| MIỄN DỊCH EMC | Tuân thủ BS EN / EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN / EN55024, BS EN / EN61000-6-1, BS EN / EN61204-3, cấp công nghiệp nhẹ, EAC TP TC 020 | ||||
|
KHÁC |
MTBF | Tối thiểu 3334,7K giờTelcordia SR-332 (Bellcore);Tối thiểu 584.0K giờMIL-HDBK-217F (25 ℃) | |||
| KÍCH THƯỚC | 22,5 * 90 * 100mm (W * H * D) | ||||
| ĐÓNG GÓI | 0,15Kg;72 chiếc / 11.8Kg / 1.04CUFT | ||||
| GHI CHÚ |
1. Tất cả các thông số KHÔNG được đề cập đặc biệt được đo ở đầu vào 230VAC, tải định mức và 25 ℃ nhiệt độ môi trường xung quanh. 2. Độ gợn sóng & tiếng ồn được đo ở băng thông 20MHz bằng cách sử dụng dây xoắn đôi 12 "được kết thúc bằng tụ điện song song 0,1uf & 47uf. 3. Dung sai: bao gồm thiết lập dung sai, điều chỉnh dòng và điều chỉnh tải trọng. 4. Nguồn điện được coi là một thành phần sẽ được lắp đặt thành thiết bị cuối cùng.Thiết bị cuối cùng phải được xác nhận lại rằng nó vẫn đáp ứng Chỉ thị EMC.Để được hướng dẫn về cách thực hiện các kiểm tra EMC này, vui lòng tham khảo “Kiểm tra EMI của các bộ nguồn thành phần”. (như có trên http://www.meanwell.com) 5. Độ dài của thời gian thiết lập được đo ở lần khởi động lạnh đầu tiên.BẬT / TẮT nguồn điện có thể làm tăng thời gian cài đặt. 6. Nhiệt độ môi trường giảm xuống 3,5 ℃ / 1000m với kiểu không quạt và 5 ℃ / 1000m với kiểu máy có quạt cho độ cao hoạt động trên 2000m (6500ft). ※ Tuyên bố từ chối trách nhiệm về sản phẩm: Để biết thông tin chi tiết, vui lòng tham khảo tại https: //www.meanwell.com/serviceDisclaimer.aspx |
||||
