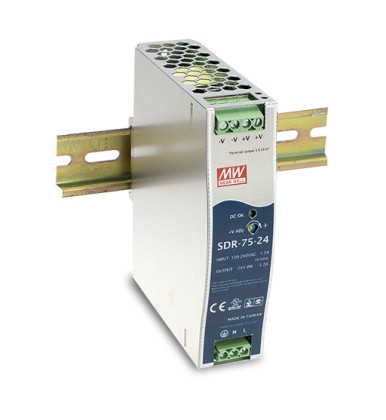

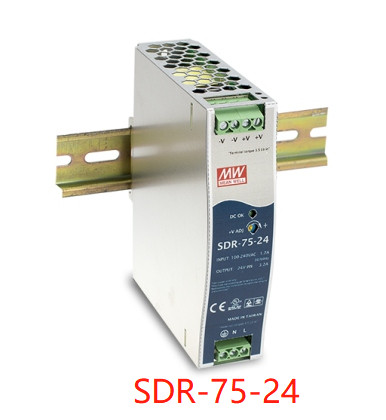

Thương hiệu Mean Well 75W Nguồn một chiều Công nghiệp DIN Rail với Dòng SDR-75
Thương hiệu Mean Well 75W Nguồn một chiều Công nghiệp DIN Rail với Dòng SDR-75
Vỏ kim loại, kích thước mỏng
Đầu vào 1∅, dải điện áp đầy đủ (chỉ 230VAC cho SDR-960)
Hiệu suất cao 94% và các chức năng hoàn chỉnh
Tích hợp chức năng PFC chủ động (ngoại trừ SDR-75)
Lắp ráp trên thanh ray công nghiệp TS-35 / 7.5 hoặc 15
Tích hợp tiếp điểm rơ le DC OK (ngoại trừ SDR-75)
Khả năng tải đỉnh 130%~150% theo kiểu
Chức năng chia sẻ dòng điện (SDR-480P/960)
Thông số kỹ thuật
| MODEL | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
|
ĐẦU RA |
ĐIỆN ÁP DC | 12V | 24V | 48V |
| DÒNG ĐIỆN ĐỊNH MỨC | 6.3A | 3.2A | 1.6A | |
| DẢI DÒNG ĐIỆN | 0 ~ 6.3A | 0 ~ 3.2A | 0 ~ 1.6A | |
| CÔNG SUẤT ĐỊNH MỨC | 75.6W | 76.8W | 76.8W | |
| DÒNG ĐIỆN ĐỈNH | 9.375A | 4.69A | 2.34A | |
| CÔNG SUẤT ĐỈNHNote.6 | 112.5W (3 giây) | |||
| ĐỘ GỢN & TIẾNG ỒN (tối đa)Note.2 | 100mVp-p | 100mVp-p | 120mVp-p | |
| DẢI ĐIỀU CHỈNH ĐIỆN ÁP | 12 ~ 14V | 24 ~ 28V | 48 ~ 55V | |
| DUNG SAI ĐIỆN ÁPNote.3 | ±1.0% | ±1.0% | ±1.0% | |
| ĐIỀU CHỈNH ĐƯỜNG DÂY | ±0.5% | ±0.5% | ±0.5% | |
| ĐIỀU CHỈNH TẢI | ±1.0% | ±1.0% | ±1.0% | |
| THỜI GIAN KHỞI ĐỘNG, TĂNG | 1500ms, 60ms/230VAC 3000ms, 60ms/115VAC ở tải đầy đủ | |||
| THỜI GIAN GIỮ (Điển hình) | 80ms/230VAC 20ms/115VAC ở tải đầy đủ | |||
|
ĐẦU VÀO |
ĐIỆN ÁPDẢI Note.7 | 88 ~ 264VAC 124 ~ 370VDC [Có thể hoạt động đầu vào DC bằng cách kết nối AC/L(+),AC/N(-)] | ||
| DẢI TẦN SỐ | 47 ~ 63Hz | |||
| HIỆU SUẤT (Điển hình) | 88.5% | 89% | 90% | |
| DÒNG ĐIỆN AC (Điển hình) | 1.4A/115VAC 0.85A/230VAC | |||
| DÒNG ĐIỆN KHỞI ĐỘNG (Điển hình) | 30A/115VAC 50A/230VAC | |||
| DÒNG RÒ | <1mA > | |||
|
BẢO VỆ |
QUÁ TẢI | Thông thường hoạt động trong phạm vi 110 ~ 150% công suất đầu ra định mức trong hơn 3 giây và sau đó tắt điện áp đầu ra, bật lại để phục hồi | ||
| 150 ~ 170% công suất định mức, giới hạn dòng điện không đổi với tự phục hồi trong vòng 3 giây, và sau đó tắt điện áp đầu ra sau 3 giây, bật lại để phục hồi | ||||
| QUÁ ÁP | 14 ~ 17V | 29 ~ 33V | 56 ~ 65V | |
| Loại bảo vệ: Tắt điện áp đầu ra, bật lại để phục hồi | ||||
| QUÁ NHIỆT | 100℃±10℃ (RTH2) phát hiện trên bộ phận chính của bóng bán dẫn công suất | |||
| Loại bảo vệ: Tắt điện áp đầu ra, bật lại để phục hồi sau khi nhiệt độ giảm | ||||
|
MÔI TRƯỜNG |
NHIỆT ĐỘ LÀM VIỆC | -30 ~ +70℃ (Tham khảo "Đường cong giảm tải") | ||
| ĐỘ ẨM LÀM VIỆC | 20 ~ 95% RH không ngưng tụ | |||
| NHIỆT ĐỘ, ĐỘ ẨM LƯU TRỮ | -40 ~ +85℃, 10 ~ 95% RH | |||
| HỆ SỐ NHIỆT ĐỘ | ±0.03%/℃ (0 ~ 60℃) | |||
| ĐỘ RUNG | Thành phần: 10 ~ 500Hz, 2G 10 phút/1 chu kỳ, 60 phút mỗi dọc theo trục X, Y, Z; Lắp đặt: Tuân thủ IEC60068-2-6 | |||
|
AN TOÀN & EMC (Lưu ý 4) |
TIÊU CHUẨN AN TOÀN | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 đã được phê duyệt, thiết kế tham khảo GL ;(đáp ứng BS EN/EN60204-1) | ||
| ĐIỆN ÁP CHỊU ĐỰNG | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| ĐIỆN TRỞ CÁCH LY | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH | |||
| PHÁT XẠ EMC | Tuân thủ BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Loại B, BS EN/EN61000-3-2,-3, EAC TP TC 020 | |||
| KHẢ NĂNG MIỄN NHIỄM EMC |
Tuân thủ BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, mức công nghiệp nặng, EAC TP TC 020, SEMI F47 đã được phê duyệt |
|||
|
KHÁC |
MTBF | 2670.8K giờ tối thiểu. Telcordia SR-332 (Bellcore) ; 479.8K giờ tối thiểu. MIL-HDBK-217F (25℃) | ||
| KÍCH THƯỚC | 32*125.2*102mm (R*C*S) | |||
| ĐÓNG GÓI | 0.51Kg; 28 chiếc/15.3Kg/1.22CUFT | |||
