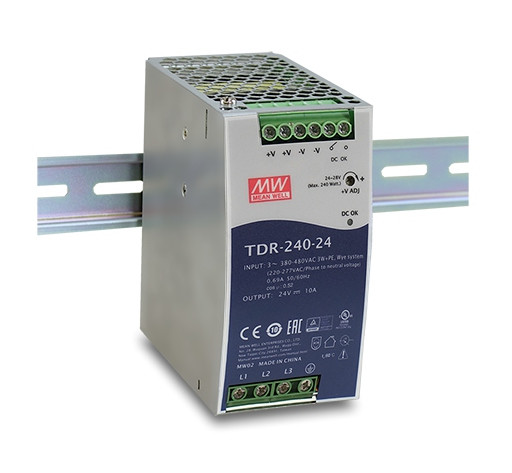

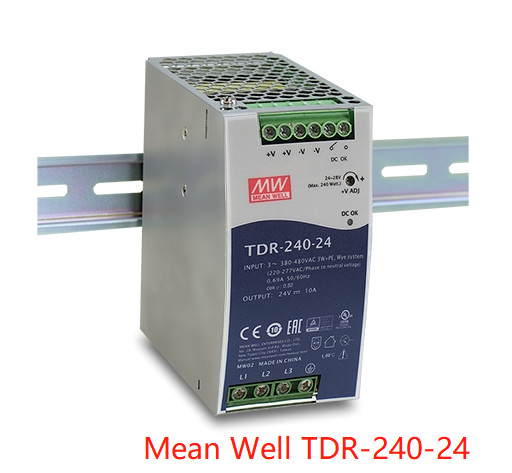

Mean Well 240W Đường ray DIN công nghiệp mỏng ba pha với chức năng PFC TDR-240 series TDR-240-24
Mean Well 240W Đường ray DIN công nghiệp mỏng ba pha với chức năng PFC Dòng TDR-240
TDR-240-24 TDR-240-48
Vỏ kim loại, kích thước mỏng
Đầu vào 3∅, 340 ~ 550VAC
Hiệu suất cao lên đến 94,5%
Tích hợp chức năng PFC hoạt động
Lắp ráp trên ray công nghiệp TS-35 / 7.5 hoặc 15
Tích hợp tiếp điểm DC OK tiếp điểm
Kỹ thuật
| NGƯỜI MẪU | TDR-240-24 | TDR-240-48 | ||||
|
ĐẦU RA |
ĐIỆN ÁP DC | 24V | 48V | |||
| ĐÁNH GIÁ HIỆN TẠI | 10A | 5A | ||||
| RANGE HIỆN TẠI | 0 ~ 10A | 0 ~ 5A | ||||
| RATED POWER | 240W | 240W | ||||
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 100mVp-p | 120mVp-p | ||||
| ĐIỆN ÁP ADJ.PHẠM VI | 24 ~ 28V | 48 ~ 55V | ||||
| THUẬT TOÁN ĐIỆN ÁPLưu ý.3 | ± 1,0% | ± 1,0% | ||||
| QUY ĐỊNH ĐƯỜNG DÂY | ± 0,5% | ± 0,5% | ||||
| QUY ĐỊNH TẢI | ± 1,0% | ± 1,0% | ||||
| THIẾT LẬP, TĂNG THỜI GIAN | 2000ms, 60ms / 400VAC 1500ms, 60ms / 500VAC khi đầy tải | |||||
| GIỮ LÊN THỜI GIAN (Loại) | 20ms / 400VAC 40ms / 500VAC khi đầy tải | |||||
|
ĐẦU VÀO |
VÔNPHẠM VI Lưu ý.4 | Ba pha 340 ~ 550VAC (Có thể hoạt động hai pha khi kết nối L1, L3, FG hoặc L2, L3, FG) hoặc 480 ~ 780VDC | ||||
| DẢI TẦN SỐ | 47 ~ 63Hz | |||||
| YẾU TỐ CÔNG SUẤT (Kiểu) | PF ≧ 0,53 / 400VAC PF ≧ 0,52 / 500VAC khi đầy tải | |||||
| HIỆU QUẢ (Typ.) | 92% | 92% | ||||
| AC HIỆN TẠI (Loại) | 0,69A / 400VAC 0,6A / 500VAC | |||||
| INRUSH HIỆN TẠI (Loại) | BẮT ĐẦU LẠNH 50A | |||||
| RỜI KHỎI HIỆN NAY | <2mA / 530VAC | |||||
|
SỰ BẢO VỆ |
QUÁ TẢI | 105 ~ 130% công suất đầu ra định mức | ||||
| Loại bảo vệ: Giới hạn dòng điện không đổi, thiết bị sẽ ngắt sau 3 giây. | ||||||
| QUÁ ÁP | 30 ~ 36V | 56 ~ 65V | ||||
| Loại bảo vệ: Chế độ nấc, tự động phục hồi sau khi tình trạng lỗi được loại bỏ. | ||||||
| QUÁ NHIỆT ĐỘ | Ngắt điện áp o / p, tự động phục hồi sau khi nhiệt độ giảm | |||||
| HÀM SỐ | DC ĐƯỢC RỒI THẬT TIẾP XÚC XẾP HẠNG (tối đa) | Tải điện trở 60VDC / 0.3A, 30VDC / 1A, 30VAC / 0.5A | ||||
|
MÔI TRƯỜNG |
ĐANG LÀM VIỆCNHIỆT ĐỘ. Lưu ý.5 | -30 ~ + 70 ℃ (Tham khảo "Derating Curve") | ||||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 95% RH không ngưng tụ | |||||
| TEMP., HUMIDITY | -40 ~ + 85 ℃, 10 ~ 95% RH không ngưng tụ | |||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,05% / ℃ (0 ~ 60 ℃) | |||||
| RUNG ĐỘNG | Thành phần: 10 ~ 500Hz, 2G 10 phút. 1 vòng, 60 phút.mỗi dọc theo các trục X, Y, Z;Lắp đặt: Tuân thủ IEC60068-2-6 | |||||
| THUẬT TOÁN VẬN HÀNHLưu ý.6 | 5000 mét | |||||
| QUÁ DANH MỤC ĐIỆN ÁP | Ⅲ;Theo EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1;độ cao lên đến 2000 mét | |||||
|
AN TOÀN & EMC (Lưu ý 7) |
TIÊU CHUẨN AN TOÀN | UL61010-1, UL61010-2-201, BS EN / EN61558-1, BS EN / EN61558-2-16, AS / NZS 62368.1, EAC TP TC 004 đã được phê duyệt | ||||
| CÓ ĐIỆN ÁP | I / PO / P: 4,87KVAC I / P-FG: 2,4KVAC O / P-FG: 0,5KVAC O / P-DC OK: 0,5KVAC | |||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG:> 100M Ohms / 500VDC / 25 ℃ / 70% RH | |||||
|
EMC EMISSION |
Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | |||
| Tiến hành | BS EN / EN55032 (CISPR32) / BS EN / EN61204-3 | Hạng B | ||||
| Bức xạ | BS EN / EN55032 (CISPR32) / BS EN / EN61204-3 | Hạng B | ||||
| Sóng hài hiện tại | BS EN / EN61000-3-2 | Hạng A | ||||
| Điện áp nhấp nháy | BS EN / EN61000-3-3 | ----- | ||||
|
MIỄN DỊCH EMC |
BS EN / EN55024, BS EN / EN61204-3 | |||||
| Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | ||||
| ESD | BS EN / EN61000-4-2 | Cấp 4, 15KV không khí;Tiếp điểm cấp 4, 8KV | ||||
| Trường bức xạ | BS EN / EN61000-4-3 | Cấp 3 | ||||
| EFT / Burst | BS EN / EN61000-4-4 | Cấp 3 | ||||
| Dâng trào | BS EN / EN61000-4-5 | Cấp 4, 2KV / Đường dây, Cấp 4, 4KV / Đường dây-Earth | ||||
| Tiến hành | BS EN / EN61000-4-6 | Cấp 3 | ||||
| Từ trường | BS EN / EN61000-4-8 | Cấp 4 | ||||
| Điện áp Dips và Gián đoạn | BS EN / EN61000-4-11 |
＞ 95% giảm 0,5 kỳ, 30% giảm 25 số tiết ＞ 95% gián đoạn 250 tiết |
||||
|
KHÁC |
MTBF | Tối thiểu 1534,9K giờTelcordia SR-332 (Bellcore);Tối thiểu 215,6K giờMIL-HDBK-217F (25 ℃) | ||||
| KÍCH THƯỚC | 63 * 125,2 * 113,5mm (W * H * D) | |||||
| ĐÓNG GÓI | 1 kg ;12 chiếc / 13Kg / 1.22CUFT | |||||
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất phương án chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. làm thế nào để bạn kiểm soát chất lượng?
A: Tất cả các sản phẩm trước khi xuất xưởng đều được mô phỏng kịch bản sử dụng, kiểm tra tải và đầy tải và chia sẻ dòng điện để đảm bảo chất lượng của sản phẩm.
2. số lượng đặt hàng tối thiểu của bạn là gì?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. bạn có thể giới thiệu công ty của bạn?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để bạn có thể giới thiệu trực tiếp và toàn diện hơn về thông tin của công ty chúng tôi.
4. những lợi thế của công ty của bạn là gì?
A: Hàng tồn kho đầy đủ, và đảm bảo cung cấp cho việc đổi mới nguồn cung tiếp theo, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
A: Bạn có thể gửi mẫu, các mẫu có thể tự hào lớn, và phí vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn đối phó với các vấn đề về chất lượng?
A: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ lưỡng về nó.Nếu đó thực sự là vấn đề chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng về sau, đội ngũ dịch vụ của chúng tôi sẽ rất vui được phục vụ bạn.
7 Wmũ abochất lượng ra sao?
A: 100% ban đầu với gói mới.chúng tôi sẽ kiểm tra mỗi mục trước khi đăng để đảm bảo mỗi mục với chất lượng tốt.
số 8 Hnợ nhiều tháng cho bảo lãnh?
A: đảm bảo chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa kém chất lượng?
A: Hàng hóa có thể được gửi qua đường bưu điện với phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian đảm bảo.
