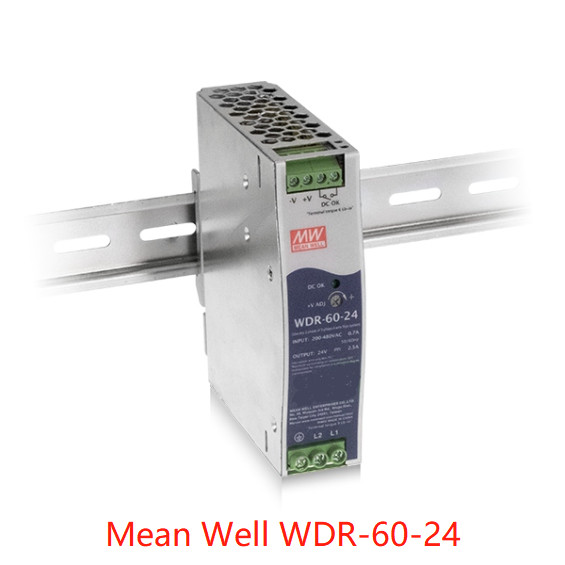

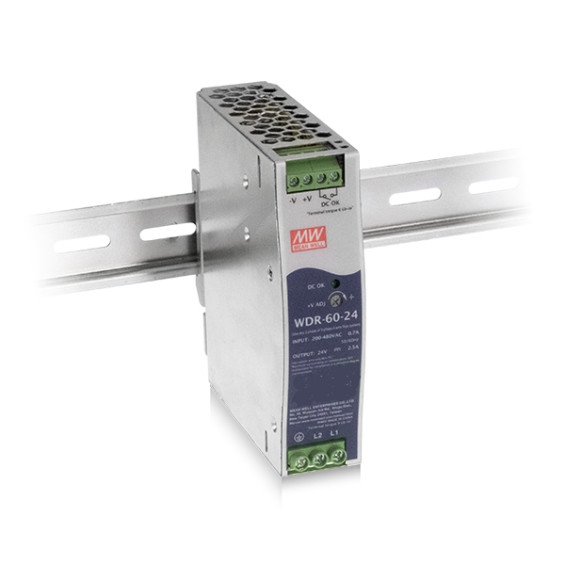

Mean Well 60W Đầu vào cực rộng Bộ nguồn DIN Rail công nghiệp WDR-60 Sê-ri WDR-60-5
Đầu vào rộng 1∅ và 2∅, 180 ~ 550VAC
Hiệu quả cao lên đến 93%
Tích hợp chức năng PFC hoạt động (240W & 480W)
Lắp ráp trên ray công nghiệp TS-35 / 7.5 hoặc 15
Tích hợp tiếp điểm DC OK tiếp điểm
Kỹ thuật
| NGƯỜI MẪU | WDR-60-5 | WDR-60-12 | WDR-60-24 | WDR-60-48 | |||
|
ĐẦU RA |
ĐIỆN ÁP DC | 5V | 12V | 24V | 48V | ||
| ĐÁNH GIÁ HIỆN TẠI | 10A | 5A | 2,5A | 1,25A | |||
| RANGE HIỆN TẠI | 0 ~ 10A | 0 ~ 5A | 0 ~ 2,5A | 0 ~ 1,25A | |||
| RATED POWER | 50W | 60W | 60W | 60W | |||
| RIPPLE & NOISE (tối đa)Lưu ý 2 | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | |||
| ĐIỆN ÁP ADJ.PHẠM VI | 5 ~ 6V | 12 ~ 15V | 24 ~ 29V | 48 ~ 57V | |||
| THUẬT TOÁN ĐIỆN ÁPLưu ý.3 | ± 2% | ± 1,5% | ± 1,0% | ± 1,0% | |||
| QUY ĐỊNH ĐƯỜNG DÂY | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |||
| QUY ĐỊNH TẢI | ± 1,5% | ± 0,5% | ± 0,5% | ± 0,5% | |||
| THIẾT LẬP, TĂNG, GIỮ LÊN THỜI GIAN | 1000ms, 70ms, 20ms / 400Vac 2000ms, 70ms, 10ms / 230Vac khi đầy tải | ||||||
|
ĐẦU VÀO |
VÔNPHẠM VI Lưu ý.4 | 180 ~ 550Vac hoặc 254 ~ 780Vdc | |||||
| DẢI TẦN SỐ | 47 ~ 63Hz | ||||||
| HIỆU QUẢ (Typ.) | 83,5% / 400Vac | 86,5% / 400Vac | 89% / 400Vac | 90,5% / 400Vac | |||
| AC HIỆN TẠI | 0,4A / 400Vac 0,7A / 230Vac | ||||||
| INRUSH HIỆN TẠI (tối đa) | KHỞI ĐỘNG LẠNH 50A / 400Vac 30A / 230Vac | ||||||
| RỜI KHỎI HIỆN NAY | <2mA / 530Vac | ||||||
|
SỰ BẢO VỆ |
QUÁ TẢI | 105 ~ 135% công suất đầu ra định mức | |||||
|
Chế độ nấc khi điện áp đầu ra <50%, tự động phục hồi sau khi tình trạng lỗi được loại bỏ Giới hạn dòng điện liên tục trong khoảng 50% ~ 100% điện áp đầu ra danh định, tự động phục hồi sau khi tình trạng lỗi được loại bỏ |
|||||||
| QUÁ ÁP | 6,2 ~ 7,2V | 16 ~ 18V | 31 ~ 37V | 58 ~ 60,5V | |||
| Loại bảo vệ: Ngắt điện áp o / p, bật lại nguồn để phục hồi | |||||||
| QUÁ NHIỆT ĐỘ | Loại bảo vệ: Ngắt điện áp o / p, bật lại nguồn để phục hồi | ||||||
| HÀM SỐ | DC TÍN HIỆU OK | Định mức tiếp điểm rơ le (tối đa): điện trở 30V / 1A | |||||
|
MÔI TRƯỜNG |
NHIỆM VỤ LÀM VIỆC. | -30 ~ + 85 ℃ (Tham khảo "Derating Curve") | |||||
| KHẢ NĂNG LÀM VIỆC | 20 ~ 90% RH không ngưng tụ | ||||||
| LƯU TRỮ TEMP. | -40 ~ + 85 ℃ | ||||||
| NHIỆT ĐỘ.HIỆU QUẢ | ± 0,03% / ℃ (0 ~ 60 ℃) | ||||||
| RUNG ĐỘNG | Thành phần: 10 ~ 500Hz, 2G 10 phút. 1 vòng quay, 60 phút.mỗi dọc theo các trục X, Y, Z;Kẹp gắn: Tuân thủ IEC60068-2-6 | ||||||
| THUẬT TOÁN VẬN HÀNHLưu ý.5 | 2000 mét | ||||||
| QUÁ DANH MỤC ĐIỆN ÁP | Ⅲ;Theo EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1;độ cao lên đến 2000 mét | ||||||
|
AN TOÀN & EMC (Lưu ý 7) |
TIÊU CHUẨN AN TOÀN | UL61010, BS EN / EN61558-2-16, AS / NZS 62368.1, EAC TP TC 004 đã được phê duyệt;thiết kế tham khảo GL và BS EN / EN60204-1 (Theo yêu cầu) | |||||
| CÓ ĐIỆN ÁP | I / PO / P: 4.7KVAC I / P-FG: 2.5KVAC O / P-FG: 0.5KVAC O / P-DC OK: 0.5KVAC | ||||||
| KHÁNG SINH | I / PO / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | ||||||
|
EMC EMISSION |
Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | ||||
| Tiến hành | BS EN / EN55032 (CISPR32) | Hạng B | |||||
| Bức xạ | BS EN / EN55032 (CISPR32) | Hạng B | |||||
| Sóng hài hiện tại | BS EN / EN61000-3-2 | Hạng A | |||||
| Điện áp nhấp nháy | BS EN / EN61000-3-3 | ------- | |||||
|
MIỄN DỊCH EMC |
BS EN / EN55024, BS EN / EN55035, BS EN / EN61000-6-2, BS EN / EN61204-3 | ||||||
| Tham số | Tiêu chuẩn | Mức độ kiểm tra / Lưu ý | |||||
| ESD | BS EN / EN61000-4-2 | Cấp 3, 8KV không khí;Cấp độ 2, tiếp điểm 4KV, tiêu chí A | |||||
| Tính nhạy cảm với bức xạ | BS EN / EN61000-4-3 | Mức 3, 10V / m, tiêu chí A | |||||
| EFT Bursts | BS EN / EN61000-4-4 | Mức 3, 2KV / 5KHz, tiêu chí A | |||||
| Dâng trào | BS EN / EN61000-4-5 | Mức 4, 2KV / Đường dây, 4KV / Đường dây-Trái đất, tiêu chí A | |||||
| Tiến hành | BS EN / EN61000-4-6 | Mức 3, 10V, tiêu chí A | |||||
| Từ trường | BS EN / EN61000-4-8 | Mức 4, 30A / m, tiêu chí A | |||||
| Điện áp Dips và sự gián đoạn | BS EN / EN61000-4-11 |
＞ 95% giảm 0,5 kỳ, 30% giảm 25 kỳ, ＞ 95% gián đoạn 250 tiết |
|||||
|
KHÁC |
MTBF | Tối thiểu 1900.1K giờTelcordia SR-332 (Bellcore);Tối thiểu 313,7K giờMIL-HDBK-217F (25 ℃) | |||||
| KÍCH THƯỚC | 32 * 125,2 * 102mm (W * H * D) | ||||||
| ĐÓNG GÓI | 0,45Kg;28 chiếc / 13,6Kg / 1,24CUFT | ||||||
Các giải pháp
Chúng tôi cung cấp các giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất phương án chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì cho các Công ty Viễn thông trong và ngoài Trung Quốc.Chúng tôi có một đội ngũ có năng lực và một mạng lưới các Đối tác đáng tin cậy trên khắp thế giới.
Câu hỏi thường gặp:
1. làm thế nào để bạn kiểm soát chất lượng?
A: Tất cả các sản phẩm trước khi xuất xưởng đều được mô phỏng kịch bản sử dụng, kiểm tra tải và đầy tải và chia sẻ dòng điện để đảm bảo chất lượng của sản phẩm.
2. số lượng đặt hàng tối thiểu của bạn là gì?
A: Không có số lượng đặt hàng tối thiểu, và một cái cũng có thể được thực hiện.Sự khác biệt duy nhất là giá cả và lịch trình.
3. bạn có thể giới thiệu công ty của bạn?
A: Tôi rất vinh dự.Tôi sẽ gửi cho bạn tài liệu giới thiệu của công ty sau để bạn có thể giới thiệu trực tiếp và toàn diện hơn về thông tin của công ty chúng tôi.
4. những lợi thế của công ty của bạn là gì?
A: Hàng tồn kho đầy đủ, và đảm bảo cung cấp cho việc đổi mới nguồn cung tiếp theo, được cung cấp linh hoạt theo các nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5. Tôi có thể gửi mẫu không? Báo cáo cho tôi cùng với giá cả?
A: Bạn có thể gửi mẫu, các mẫu có thể tự hào lớn, và phí vận chuyển cần phải do bạn chịu.
6. Làm thế nào để công ty của bạn đối phó với các vấn đề về chất lượng?
A: Công ty chúng tôi đã làm ngành này được gần 10 năm.Nó đã có một danh tiếng nhất định.Chúng tôi sẽ phân tích kỹ lưỡng về nó.Nếu đó thực sự là vấn đề chất lượng của chúng tôi, bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để bạn phải lo lắng về sau, đội ngũ dịch vụ của chúng tôi sẽ rất vui được phục vụ bạn.
7 Wmũ abochất lượng ra sao?
A: 100% ban đầu với gói mới.chúng tôi sẽ kiểm tra mỗi mục trước khi đăng để đảm bảo mỗi mục với chất lượng tốt.
số 8 Hnợ nhiều tháng cho bảo lãnh?
A: đảm bảo chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa kém chất lượng?
A: Hàng hóa có thể được gửi qua đường bưu điện với phí bưu điện của chúng tôi đối với bất kỳ sản phẩm kém chất lượng nào trong thời gian đảm bảo.
