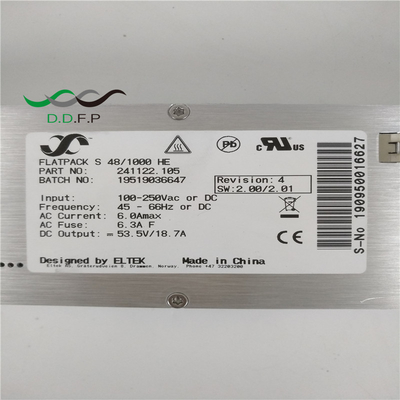

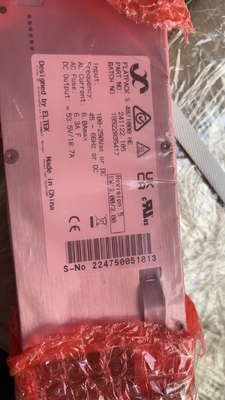

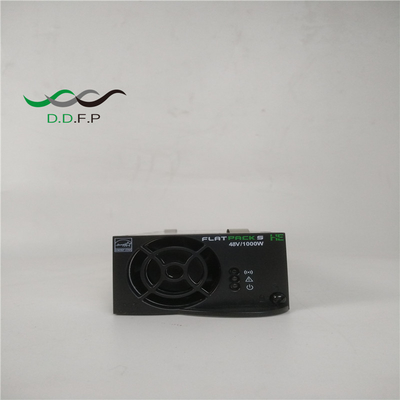

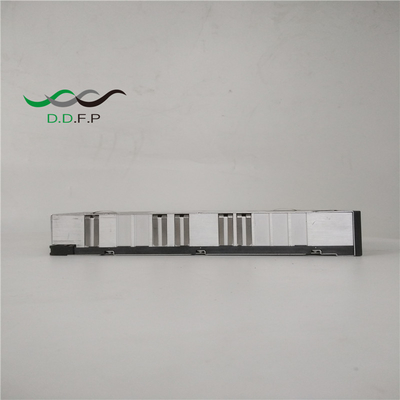

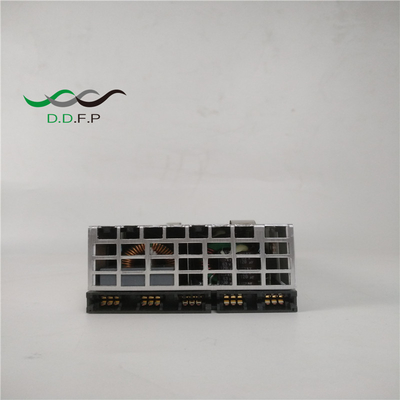

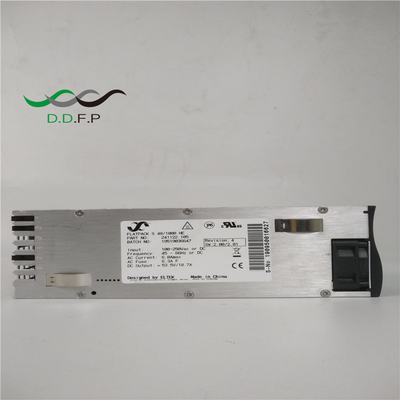

Eltek Flatpack S 48/1000 HE 48V 1000W bộ điều chỉnh (P/N: 241122.105) cho CTOS0301.XXX
Các máy chỉnh Flatpack S kết hợp thông số kỹ thuật viễn thông, hiệu quả cao, bảo vệ ORing trên đầu ra
và công suất cao trong một hộp nhỏ, sâu 217 mm. Sử dụng trong 1U cao, 2 hoặc 3 vị trí rectifier giá đỡ điện
với bộ điều khiển Smartpack S và pin và phân phối tải, các bộ điều chỉnh Flatpack S bao gồm 2 đến 5,4kW
Ứng dụng sử dụng không gian tối thiểu, ít hơn 6 lít và tiêu hao nhiệt thấp
Đối với công suất cao hơn, một hệ thống 2U với công suất 9kW cũng có sẵn
Ứng dụng:
TELECOM ¥ Điện thoại di động / không dây
· RADIO BASE STATIONS/ CELL
Địa điểm
· LTE / 4G / WIMAX
· Ống ăng-ten phân tán
Hệ thống
· Microwave
· Băng thông rộng
TELECOM - Định giá
· Máy chủ điện thoại
Chuyển đổi
· Sợi quang / FTTX
· Microwave
· CABLE
· Băng thông rộng
Các thông số:
| Mô hình |
|
|
|
| Số phần | 241122.105 | 241122.125 | |
| Dữ liệu đầu vào | |||
| Điện áp (tỷ lệ) | 185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1) | ||
| Điện áp (phạm vi hoạt động) | 85 - 300 VAC / 85 - 250 VDC 1) | ||
| Hiện tại (tối đa) @ đầu vào danh nghĩa, tải đầy đủ | 5.9 ARMS | 9.9 ARMS | |
| Tần số | 45 - 66 Hz / 15 - 18,5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1) | ||
| Nhân tố năng lượng | > 0,99 với 50% tải hoặc nhiều hơn | ||
| Bảo vệ | Fuse trong L & N, Varistor, tắt khi điện áp đầu vào nằm ngoài phạm vi hoạt động | ||
| Dữ liệu đầu ra | |||
| Điện áp (bên mặc định) | 53.5 VDC | ||
| Điện áp (phạm vi điều chỉnh) | 43.5 - 57.6 VDC | ||
| Năng lượng (tối đa) @ đầu vào danh nghĩa | 1000 W | 1800 W | |
| Năng lượng @ 85 VAC | 420 W | 700 W2) | |
| Hiện tại (tối đa) @ đầu vào danh nghĩa | 20.9 A (@VOUT < 48VDC) 37,5 A (@VOUT < 48VDC) | ||
| Thời gian chờ, công suất đầu ra tối đa | > 20ms; điện áp đầu ra > 41 VDC > 10ms; điện áp đầu ra > 42 VDC | ||
| Chia sẻ dòng điện (10 - 100% tải) | ± 5% dòng điện tối đa từ 10 đến 100% tải | ||
| Điều chỉnh điện áp tĩnh (10 - 100% tải) | ± 0,5% | ||
| Điều chỉnh điện áp động | ± 5,0% đối với biến động tải 10-90% hoặc 90-10%; thời gian điều chỉnh < 50 ms | ||
| Ripple | < 150 mVPP, băng thông 30 MHz | ||
| Bảo vệ | ORing FET, chống mạch ngắn, bảo vệ nhiệt độ cao, tắt điện áp cao | ||
| Các thông số kỹ thuật khác | |||
| Hiệu quả | 95.5 % | 96 % | |
| Sự cô lập | 4.0 kVDC - đầu vào đầu ra, 2,5 kVDC - đầu vào trái đất, 710 VDC - đầu ra trái đất | 5.0 kVDC - đầu vào đầu ra, 2,5 kVDC - đầu vào trái đất, 710 VDC - đầu ra trái đất | |
| báo động: đèn LED màu đỏ |
Tắt điện áp đầu vào thấp / cao, Tắt nhiệt độ cao / thấp, Trình chỉnh Thất bại, Tăng điện áp tắt đầu ra, Ventilator lỗi, Low output voltage alarm, CAN trục trặc xe buýt |
||
| Cảnh báo: đèn LED màu vàng | Bộ điều chỉnh trong chế độ giảm tốc độ điện năng, giới hạn dòng điện đầu ra từ xa được kích hoạt, điện áp đầu vào ngoài phạm vi, nhấp nháy ở quá cao, Mất liên lạc CAN với bộ điều khiển | ||
| Hoạt động bình thường: đèn LED xanh | |||
| MTBF (Telcordia SR-332 Iss.I phương pháp III (a)) | >315 000 (@ Tambient: 25 °C) >300 000 (@ Tambient: 25 °C) | ||
| Nhiệt độ hoạt động (5-95% RH n.second hum) | -40 đến + 85°C [-40 đến + 185°F] -40 đến + 85°C [-40 đến + 185°F] | ||
| Tỷ lệ giảm công suất đầu ra tối đa trên temp / to | 45°C / 600W @ 85°C 55°C / 1000W @ 85°C | ||
| Nhiệt độ lưu trữ | -40 đến + 85 °C (-40 đến + 185 °F), độ ẩm 0 - 99% RH không ngưng tụ | ||
| Độ cao | 2000m (~6500ft) 4000m (~13000ft) | ||
| Kích thước [WxHxD] / Trọng lượng | 72 x 41,5 x 217mm (2.83 x 1,63 x 8,54 ′′) / < 850 g (1.9 lbs) | ||
| Tiêu chuẩn thiết kế | |||
| An toàn điện | EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013 | ||
|
EMC |
EN 61000-6-1:2019-6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V.2. 1. 1, FCC CFR47 phần 15B:2020 (phần của) |
||
| Hải quân | DNVGL-CG-03393) | ||
|
Môi trường |
ETSI EN 300 019: 2- 1 (Lớp 1.2) & 2-2 (Lớp 2.3) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều khoản 4.2. Các hoạt động khác các điều kiện theo IEC 62040-5-3:2016 khoản 4.3, phải được thông báo EU 2015/863 (RoHS), 2012/19/EU (WEEE), IEC 63000:2018 |
||
* Flatpack S 1U với 2R có sẵn *
Giải pháp
Chúng tôi cung cấp một giải pháp hoàn chỉnh bao gồm khảo sát địa điểm, đề xuất kế hoạch chuyên nghiệp theo yêu cầu của khách hàng, hỗ trợ kỹ thuật,và dịch vụ bảo trì cho các công ty viễn thông trong và ngoài Trung QuốcChúng tôi có một đội ngũ có năng lực và một mạng lưới các đối tác đáng tin cậy trên toàn thế giới.
FAQ:
1Làm thế nào để kiểm soát chất lượng?
A:Tất cả các sản phẩm trước khi vận chuyển được mô phỏng các kịch bản sử dụng, tải và tải đầy đủ và thử nghiệm chia sẻ hiện tại để đảm bảo chất lượng của sản phẩm.
2Số lượng đặt hàng tối thiểu là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu, và một cũng có thể được thực hiện.
3Cô có thể giới thiệu công ty của cô không?
A: Tôi rất vinh dự. Tôi sẽ gửi cho bạn tài liệu giới thiệu công ty sau đó để cung cấp cho bạn một giới thiệu toàn diện và trực tiếp hơn về thông tin công ty của chúng tôi.
4Ưu điểm của công ty anh là gì?
A:Dự trữ đầy đủ và đảm bảo cung cấp cho việc gia hạn tiếp theo, linh hoạt được cung cấp theo nhu cầu khác nhau của khách hàng, cung cấp các giải pháp khác nhau.
5Tôi có thể gửi mẫu không?
A: Bạn có thể gửi mẫu, các mẫu là chủ đề của sự tự hào lớn, và các hàng hóa cần phải được chịu bởi bạn.
6Công ty của bạn giải quyết vấn đề về chất lượng như thế nào?
A: Công ty chúng tôi đã làm trong ngành này trong gần 10 năm. Nó đã có một danh tiếng nhất định. Chúng tôi sẽ phân tích kỹ lưỡng. Nếu đó thực sự là vấn đề chất lượng của chúng tôi, chúng tôi sẽ kiểm tra kỹ lưỡng.bạn có thể yên tâm rằng nó sẽ làm mọi thứ theo thỏa thuận hợp đồng và sẽ không bao giờ để cho bạn có bất kỳ sau khi lo lắng, đội ngũ dịch vụ của chúng tôi sẽ rất vui khi phục vụ bạn.
7 Wmũ aboQua chất lượng?
A: 100% nguyên bản với gói mới. chúng tôi sẽ kiểm tra mỗi mặt hàng trước khi gửi để đảm bảo mỗi mặt hàng có chất lượng tốt.
8 HCó bao nhiêu tháng bảo hành không?
A: Bảo hành chất lượng 1 năm
9Làm thế nào để đối phó với bất kỳ hàng hóa chất lượng kém?
A: Sản phẩm có thể được gửi bằng đường bưu chính với phí bưu chính của chúng tôi cho bất kỳ sản phẩm chất lượng kém nào trong thời gian bảo hành.
