Các điều chỉnh hiện tại đầu ra của mô-đun điều chỉnh và gián đoạn liên lạc là như sau:
Dòng điện đầu ra của mô-đun chỉnh sửa có thể được điều chỉnh theo lệnh hiện tại. Dòng điều chỉnh của BR1102500 là 1A ~ 20A, phạm vi điều chỉnh của BR2202500 là 1A ~ 10A.
Lỗi truyền thông hơn 1 phút (Mô hình điều chỉnh và điều khiển),A.
đầu ra mô-đun Voltage tự động phục hồi mặc định Voltage (BR1102500 là 117V, BR2202500 là 234V) và dòng điện giới hạn
chức năng không hoạt động;b. nếu các mô-đun điều chỉnh được điều khiển bởi màn hình và tắt điện, thì
hệ thống rectifier sẽ nguồn on ((nếu lỗi rectifier, nó không thể được bật lại)

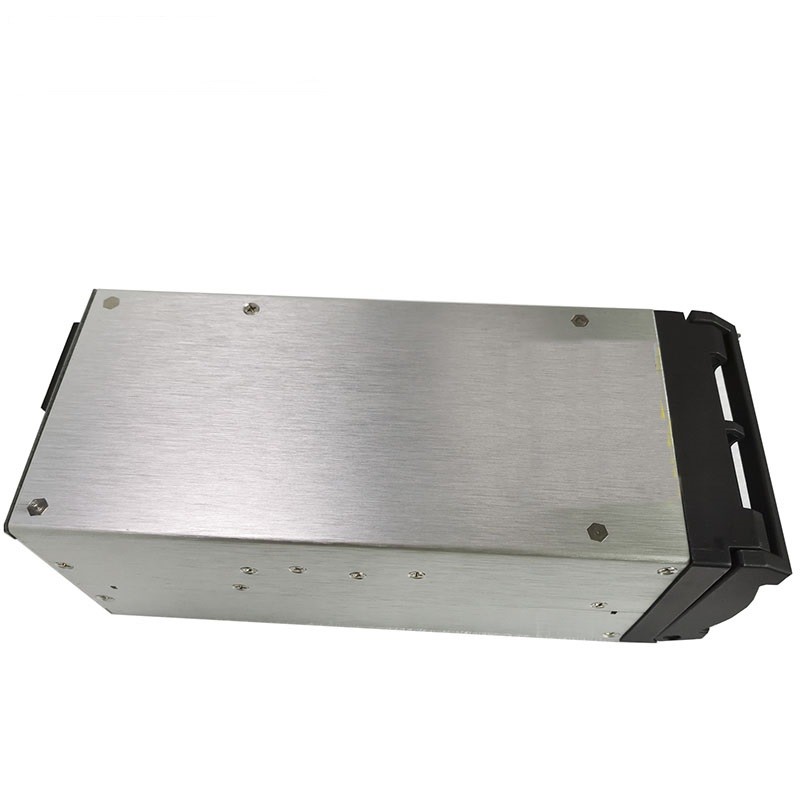

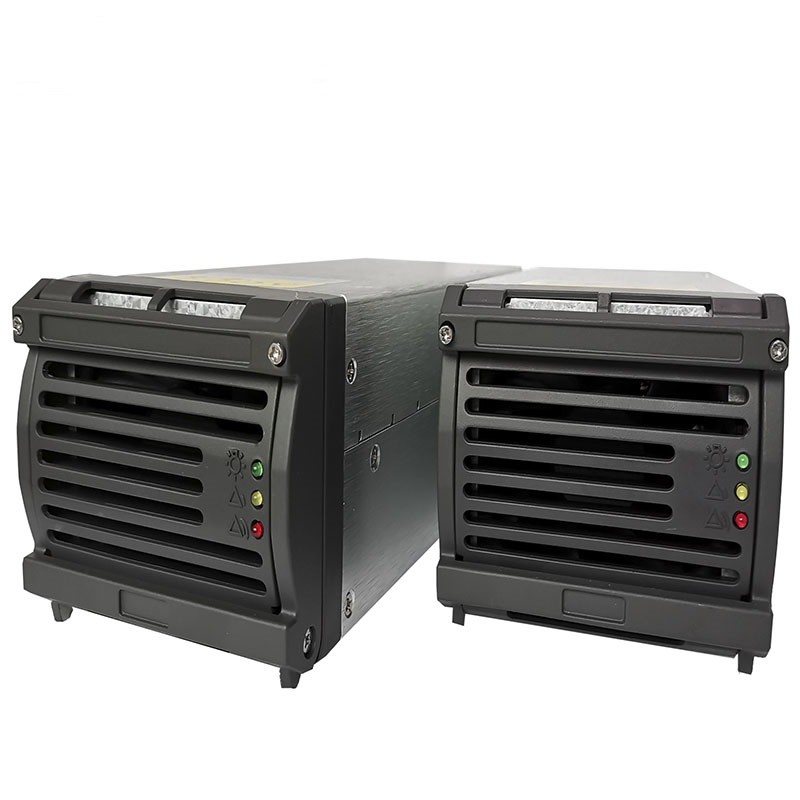

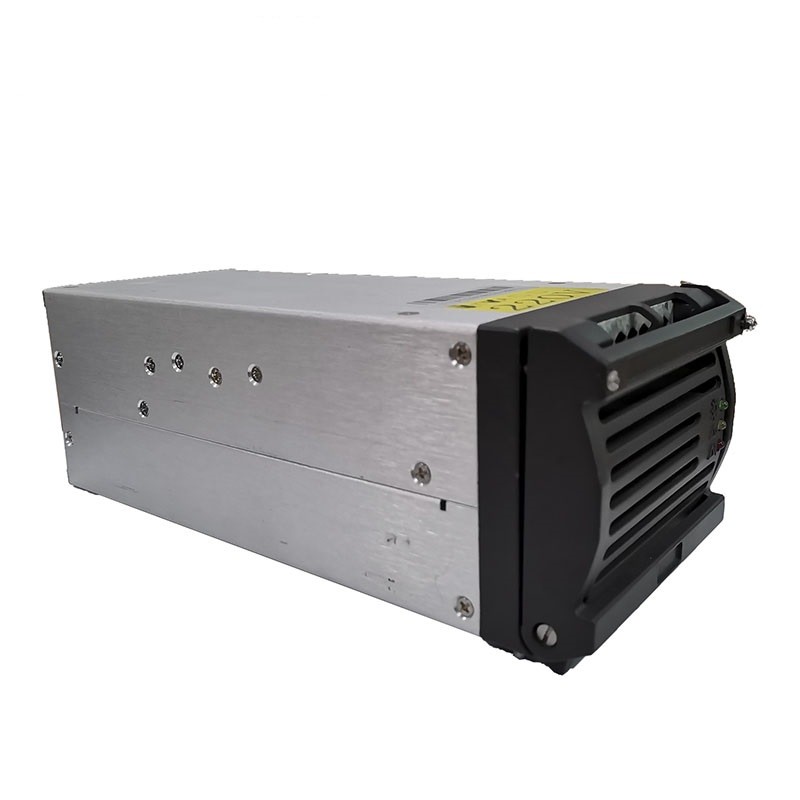

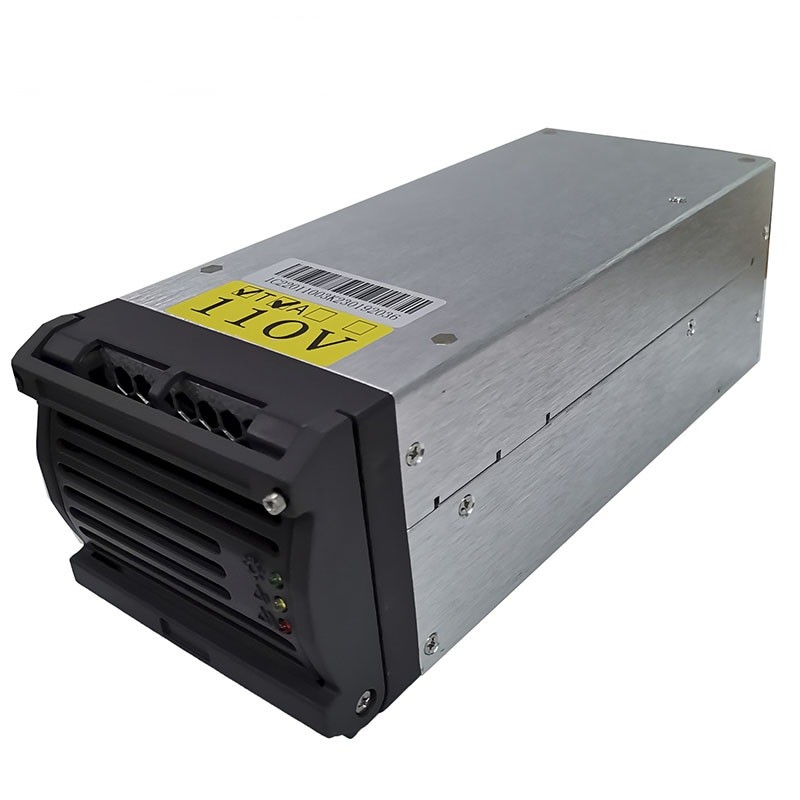

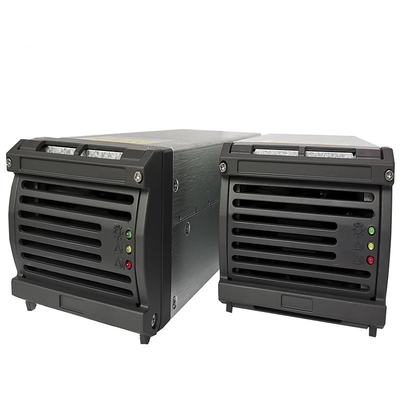

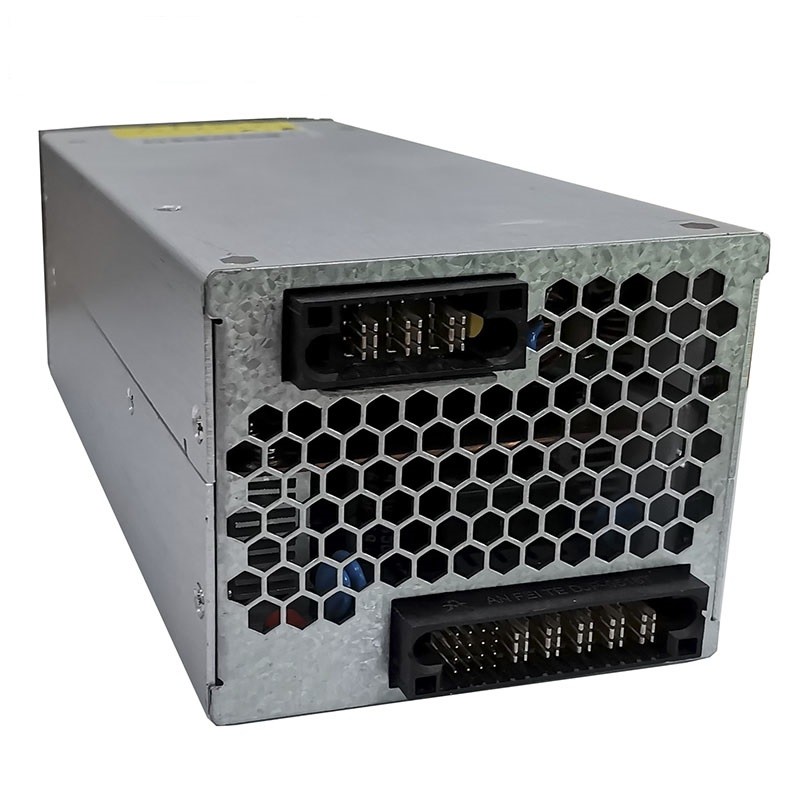

BR1102500
Tính năng đầu vào
| Nhập | Đơn vị |
| Phạm vi điện áp đầu vào | 90Vac đến 265Vac |
| Điện áp đầu vào | 110Vac / 220Vac |
| Nhập thông thường | 100Vac đến 240Vac |
| Phạm vi tần số | 45Hz-65Hz |
| Dòng điện đầu vào tối đa | 14.2A±10%@176Vac/2500W |
| Dòng điện giật | Tiêu chuẩn phù hợp:ETSI300132-3 |
| Hiệu quả | ≥93%@220Vac 100% tải |
| PF | ≥ 0,98 @ 220Vac100% tải |
| Công suất theo tỷ lệ |
2500W(176Vac️265Vac) 1200W ((90Vac️175Vac) |
| Chất bảo hiểm đầu vào | L dây, Fuse 30A |
Tính năng đầu ra
| Điện áp đầu ra | +110Vdc |
| Điều chỉnh điện áp đầu ra | 110±0,5Vdc |
| Phạm vi đầu ra có thể điều chỉnh | +90Vdc️+ 150Vdc |
| Quy định đường dây | ± 0,1% |
| Điều chỉnh tải | ± 0,5% |
| Độ chính xác điện áp | ± 0,5% |
| Độ chính xác hiện tại | ± 0,5% |
| hệ số ripple | ≤ 0,5% |
| Phản lệch dòng điện đầu ra | ≤ ± 0,3A |
| Chia sẻ hiện tại(176Vac️264Vac,50%️100% tải) | ≤ ± 5% |
| Min- Hiện tại | 0A |
| Lưu ý: | 20A |
| Lưu lượng cao nhất | 22A |
| Tỷ lệ nhiệt độ 1°C) | ≤ ± 0,02% |
| Công suất theo tỷ lệ |
2500W ((176Vac️264Vac) 1200W ((90Vac️175Vac) |
BR483000
Tính năng đầu vào
| Nhập | Đơn vị |
| Phạm vi điện áp đầu vào | 90Vac đến 265Vac |
| Điện áp đầu vào | 110Vac / 220Vac |
| Nhập thông thường | 100Vac đến 240Vac |
| Phạm vi tần số | 45Hz-65Hz |
| Dòng điện đầu vào tối đa | 14.2A±10%@176Vac/2500W |
| Dòng điện giật | Tiêu chuẩn phù hợp:ETSI300132-3 |
| Hiệu quả | ≥93%@220Vac 100% tải |
| PF | ≥ 0,98 @ 220Vac100% tải |
| Công suất theo tỷ lệ |
2500W(176Vac️265Vac) 1200W ((90Vac️175Vac) |
| Chất bảo hiểm đầu vào | L dây, Fuse 30A |
Tính năng đầu ra
| Điện áp đầu ra | +234Vdc |
| Điều chỉnh điện áp đầu ra | 220±1Vdc |
| Phạm vi đầu ra có thể điều chỉnh | +198Vdc️+286Vdc |
| Quy định đường dây | ± 0,1% |
| Điều chỉnh tải | ± 0,5% |
| Độ chính xác điện áp | ± 0,5% |
| Độ chính xác hiện tại | ± 0,5% |
| Phản lệch dòng điện đầu ra | ≤ 0,5% |
| Điện lượng đầu ra điều chỉnh độ lệch | ≤ ± 0,3A |
| Chia sẻ hiện tại(176Vac️264Vac,50%️100% tải) | ≤ ± 5% |
| Min- Hiện tại | 0A |
| Lưu ý: | 10A |
| Lưu lượng cao nhất | 11A |
| Tỷ lệ nhiệt độ 1°C) | ≤ ± 0,02% |
| Công suất theo tỷ lệ |
2500W(176Vac️264Vac) 1200W ((90Vac️175Vac) |
