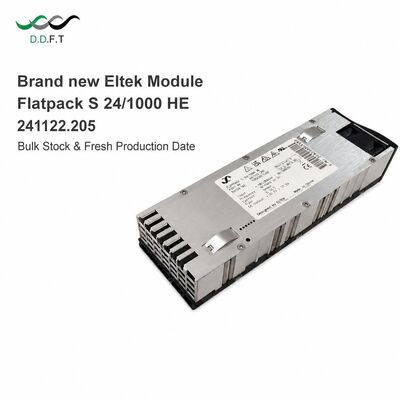

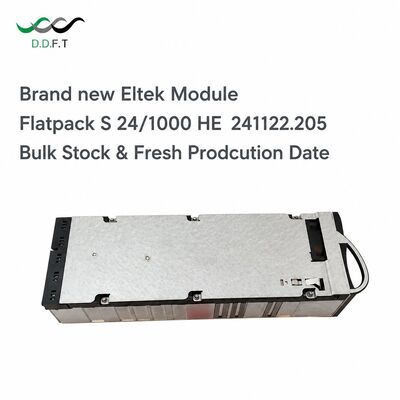

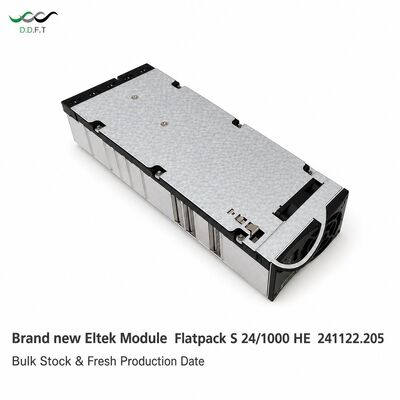

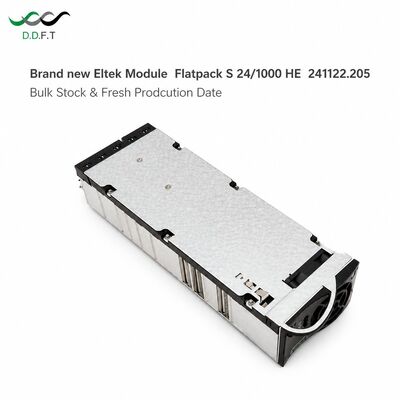

Mô-đun chỉnh lưu Eltek Flatpack S 24/1000HE Nguồn điện hiệu suất cao 24V 1000W Mã P/N 241122.205 Hàng mới 100%
Các ứng dụng trên các thị trường này đòi hỏi các hệ thống nguồn DC hiện đại, đáng tin cậy và an toàn. Flatpack S mang lại mật độ công suất hàng đầu trong phân khúc, nhiều chức năng an toàn, dải nhiệt độ hoạt động rộng và độ tin cậy vượt trội trong vỏ máy sâu chỉ 217mm.
Được sử dụng trong giá đỡ 3U với bộ điều khiển Smartpack S, các bộ chỉnh lưu Flatpack S đáp ứng các ứng dụng từ 2 đến 8kW, sử dụng không gian tối thiểu, dưới 18 lít và tỏa nhiệt thấp.
Thông số :
| Mẫu mã | Flatpack S 24/1000 HE |
| Mã sản phẩm | 241122.205 |
| DỮ LIỆU ĐẦU VÀO | |
| Điện áp (dải danh định) | 185 VAC/DC - 305 VAC / 300VDC |
| Điện áp (dải hoạt động) | 85 VAC/DC - 305 VAC / 300VDC |
| Tần số (danh định / dải) | 45 - 66 Hz / DC |
| Dòng điện tối đa | 5.9 ARMS |
| Hệ số công suất | > 0.99 ở tải 50% trở lên |
| Bảo vệ |
Cầu chì Tắt nguồn trên 305 VAC / 300 VDC |
| DỮ LIỆU ĐẦU RA | |
| Điện áp (mặc định) | 26.7 VDC |
| Điện áp (dải điều chỉnh) | 21 - 29 VDC |
| Công suất tối đa, danh định đầu vào | 1000 W |
| Công suất tối đa, @ 85 VAC/DC | 440 W |
| Dòng điện tối đa | 41.7 A (@VRA < 24 VDC) |
| Chia sẻ dòng điện | ±5% dòng điện tối đa từ tải 10 đến 100% |
| Điều chỉnh điện áp tĩnh (tải 10-100%) | ±0.5% |
| Điều chỉnh điện áp động | ±5.0% cho biến động tải 10-90% hoặc 90-10%, thời gian điều chỉnh < 50ms |
| Thời gian giữ | >20ms; điện áp đầu ra > 21 VDC |
| Nhiễu sóng | < 150 mVPP , băng thông 30 MHz |
|
|
Diode chặn OR-ing, chống đoản mạch, bảo vệ quá áp và bảo vệ quá nhiệt |
| THÔNG SỐ KHÁC | |
| Hiệu suất đỉnh | 92.5 % |
| Cách ly | 3.0 kVAC - đầu vào và đầu ra, 1.5 kVAC - nối đất đầu vào, 0.5 kVDC - nối đất đầu ra |
| Cảnh báo (Đèn LED đỏ) | Tắt nguồn điện lưới thấp, Tắt nguồn nhiệt độ cao và thấp, Lỗi bộ chỉnh lưu, Tắt nguồn quá áp ở đầu ra, Lỗi quạt, Cảnh báo điện áp thấp, Lỗi bus CAN |
| Cảnh báo (Đèn LED vàng) | Bộ chỉnh lưu ở chế độ giảm công suất, Giới hạn dòng điện pin từ xa được kích hoạt, Điện áp đầu vào ngoài dải, nhấp nháy khi quá áp |
| Bình thường (Đèn LED xanh) | Đầu vào và đầu ra ổn |
| Rơ le cảnh báo tiềm năng (thường đóng) | Mở khi có cảnh báo và mất điện lưới |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) | >1 975 044 (@ Tmôi trường xung quanh : 25 °C) |
| Nhiệt độ hoạt động (5 - 95% RH không ngưng tụ.) | - 40 - 85°C [-40 - 185°F ] |
| Công suất đầu ra tối đa giảm trên nhiệt độ / xuống | 45°C [+113°F] / 400 W |
| Nhiệt độ lưu trữ | -40 đến +85°C (-40 đến +185°F), độ ẩm 0 - 99% RH không ngưng tụ |
| Kích thước [R x C x S] / Trọng lượng | 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| TIÊU CHUẨN THIẾT KẾ | |
|
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013 |
| Hàng hải | DNVGL-CG-03391), Chứng nhận ABS PDA1) |
|
|
ETSI EN 300 019: 2-1 (Lớp 1.2) & 2-2 (Lớp 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) Điều kiện hoạt động bình thường theo IEC 62040-5-3:2016 điều 4.2. Các điều kiện hoạt động khác theo IEC 62040-5-3:2016 điều 4.3, cần được thông báo |
| 1) chỉ áp dụng cho mã sản phẩm 241122.205M | |
Giải pháp
Đối với các Công ty Viễn thông đang tìm kiếm các giải pháp đáng tin cậy và hiệu quả, chúng tôi cung cấp một gói hoàn chỉnh bao gồm khảo sát địa điểm, lập kế hoạch chuyên nghiệp dựa trên yêu cầu của khách hàng, hỗ trợ kỹ thuật và dịch vụ bảo trì. Khảo sát địa điểm của chúng tôi được thực hiện với độ chính xác cao để thu thập dữ liệu chính xác. Sau đó, chúng tôi phát triển các kế hoạch tùy chỉnh vừa sáng tạo vừa thiết thực. Hỗ trợ kỹ thuật của chúng tôi mang tính chủ động, dự đoán các vấn đề trước khi chúng xảy ra, và dịch vụ bảo trì của chúng tôi được thiết kế để giảm thiểu thời gian ngừng hoạt động. Với đội ngũ chuyên gia và mạng lưới đối tác đáng tin cậy toàn cầu, chúng tôi là lựa chọn ưu tiên cho các công ty viễn thông.
Câu hỏi thường gặp :
1.Q: Quy trình kiểm soát chất lượng của quý công ty hoạt động như thế nào?
A: Để đảm bảo chất lượng sản phẩm, chúng tôi tiến hành kiểm tra kỹ lưỡng tất cả các mặt hàng trước khi giao hàng. Điều này bao gồm việc mô phỏng các tình huống sử dụng khác nhau, tiến hành kiểm tra tải, tải đầy và chia sẻ dòng điện để đảm bảo mỗi sản phẩm hoạt động tối ưu.
2.Q: Số lượng đặt hàng nhỏ nhất tôi có thể đặt là bao nhiêu?
A: Quý khách có thể đặt hàng chỉ với một mặt hàng; không có số lượng đặt hàng tối thiểu. Xin lưu ý rằng giá và lịch trình giao hàng có thể thay đổi tùy thuộc vào số lượng quý khách đặt hàng.
3.Q: Quý công ty có thể giới thiệu về công ty mình không?
A: Chắc chắn rồi! Tôi sẽ gửi ngay tài liệu giới thiệu công ty cho quý khách. Tài liệu này sẽ cung cấp cho quý khách cái nhìn chi tiết và sâu sắc về công ty chúng tôi, bao gồm lịch sử, dịch vụ và vị thế trong ngành.
4.Q: Tại sao tôi nên chọn công ty quý công ty thay vì các công ty khác?
A: Công ty chúng tôi nổi bật với kho hàng dồi dào, đảm bảo nguồn cung không bị gián đoạn cho các đơn hàng trong tương lai. Hơn nữa, chúng tôi tùy chỉnh các giải pháp theo yêu cầu khác nhau của khách hàng, mang đến trải nghiệm cá nhân hóa đáp ứng nhu cầu riêng biệt của quý khách.
5.Q: Có thể nhận mẫu sản phẩm và báo giá không?
A: Mẫu sản phẩm có sẵn theo yêu cầu. Chi phí mẫu dựa trên giá thông thường và quý khách sẽ cần chi trả chi phí vận chuyển.
